شیر سوزنی چیست؟
شیر سوزنی یکی از انواع شیرآلات صنعتی است که برای کنترل دقیق جریان سیالات مختلف از جمله آب، گاز، روغن و مواد شیمیایی به کار میرود. این شیر به دلیل طراحی خاص خود، امکان تنظیم دقیق دبی جریان سیال را فراهم میکند و در صنایع مختلف از جمله نفت و گاز، پتروشیمی، صنایع غذایی و دارویی کاربرد گستردهای دارد.

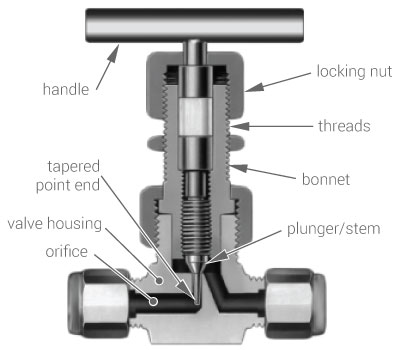

اجزای شیر سوزنی

یک شیر سوزنی به طور کلی از اجزای زیر تشکیل شده است
- بدنه شیر: بدنه شیر معمولاً از جنس برنج، استیل یا چدن ساخته میشود و وظیفه نگهداری سایر اجزا را بر عهده دارد.
- ساقه شیر: ساقه شیر یک میله فلزی است که به یک سر آن دستگیره و به سر دیگر آن سوزنی متصل است. با چرخاندن دستگیره، ساقه شیر حرکت کرده و سوزنی را به سمت بالا یا پایین هدایت میکند.
- سوزن شیر: سوزن شیر یک قطعه مخروطی شکل است که در داخل بدنه شیر حرکت میکند و با تغییر موقعیت آن، قطر دهانه عبور سیال تغییر میکند.
- نشیمنگاه شیر: نشیمنگاه شیر سطحی است که سوزن شیر بر روی آن حرکت میکند و با ایجاد یک آببندی مناسب، از نشتی سیال جلوگیری میکند.

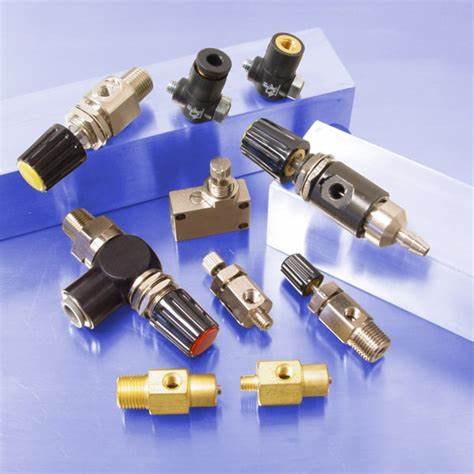

انواع شیر سوزنی

شیرهای سوزنی بر اساس ساختار و عملکرد به انواع مختلفی تقسیم میشوند که از جمله آنها میتوان به موارد زیر اشاره کرد:
- شیر سوزنی سوزنی (Needle Valve): این نوع شیر رایجترین نوع شیر سوزنی است که در آن سوزن شیر به صورت مستقیم بر روی نشیمنگاه حرکت میکند و باعث تغییر قطر دهانه عبور سیال میشود.
- شیر سوزنی مغزی (Globe Valve): این نوع شیر شباهت زیادی به شیر سوزنی سوزنی دارد، اما به جای سوزن مخروطی شکل، از یک دیسک دایرهای شکل استفاده میشود.
- شیر سوزنی یکطرفه (Check Valve): این نوع شیر به صورت خودکار عمل میکند و تنها اجازه عبور سیال در یک جهت را میدهد.

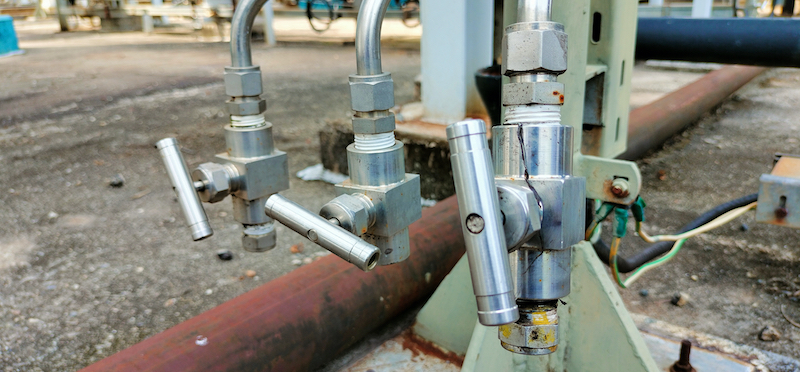

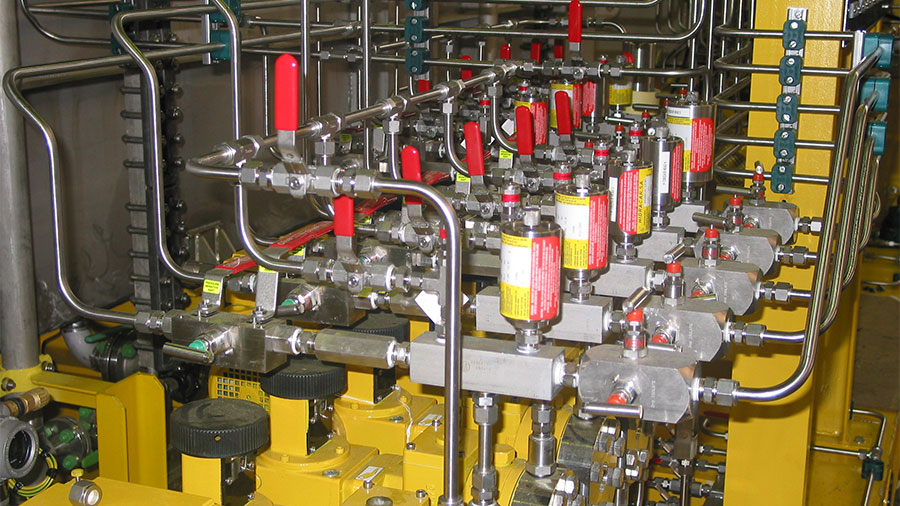

کاربردهای شیر سوزنی

شیرهای سوزنی به دلیل دقت بالا در کنترل جریان سیال، در صنایع مختلف کاربردهای متنوعی دارند. برخی از مهمترین کاربردهای این شیرها عبارتند از:
- تنظیم فشار در سیستمهای هیدرولیک و پنوماتیک
- کنترل دبی جریان در فرآیندهای شیمیایی
- تنظیم میزان سوخت در مشعلها و کورهها
- کنترل جریان سیال در تجهیزات آزمایشگاهی
- استفاده در سیستمهای فیلتراسیون
مزایای استفاده از شیر سوزنی
شیر سوزنی به دلیل طراحی خاص و دقیق خود، مزایای متعددی نسبت به سایر انواع شیرآلات دارد که آن را به گزینهای ایدهآل برای کنترل دقیق جریان سیالات مختلف تبدیل کرده است. در ادامه به برخی از مهمترین مزایای استفاده از شیر سوزنی اشاره خواهیم کرد:
- تنظیم دقیق جریان سیال: یکی از مهمترین مزایای شیر سوزنی، توانایی آن در تنظیم بسیار دقیق دبی جریان سیال است. با چرخاندن دستگیره شیر، میتوان به راحتی میزان باز و بسته شدن سوزن شیر را تغییر داد و در نتیجه جریان سیال را با دقت بسیار بالا کنترل کرد. این ویژگی، شیر سوزنی را به ابزاری مناسب برای استفاده در فرآیندهایی که به کنترل دقیق جریان نیاز دارند، تبدیل کرده است.
- افت فشار کم: در مقایسه با سایر انواع شیرآلات، شیر سوزنی باعث ایجاد افت فشار کمتری در جریان سیال میشود. این امر به ویژه در سیستمهایی که فشار سیال اهمیت زیادی دارد، بسیار حائز اهمیت است.
- مقاومت بالا در برابر نشتی: طراحی دقیق و استفاده از مواد با کیفیت در ساخت شیر سوزنی، باعث میشود این شیر مقاومت بسیار بالایی در برابر نشتی داشته باشد. این ویژگی، شیر سوزنی را به گزینهای ایمن و قابل اعتماد برای استفاده در صنایع مختلف تبدیل کرده است.
- طول عمر بالا: با توجه به ساختار ساده و استفاده از مواد با کیفیت در ساخت شیر سوزنی، این شیرها دارای طول عمر بالایی هستند و در صورت استفاده صحیح و نگهداری مناسب، میتوانند سالها بدون نیاز به تعمیر کار کنند.
- نگهداری آسان: شیر سوزنی به دلیل طراحی ساده و عدم وجود قطعات متحرک زیاد، نگهداری بسیار آسانی دارد. تنها با انجام عملیات سادهای مانند تمیز کردن و روغنکاری دورهای، میتوان از عملکرد صحیح و طولانی مدت شیر اطمینان حاصل کرد.
به طور خلاصه، شیر سوزنی به دلیل مزایایی همچون دقت بالا در تنظیم جریان، افت فشار کم، مقاومت در برابر نشتی، طول عمر بالا و نگهداری آسان، به یکی از پرکاربردترین انواع شیرآلات در صنایع مختلف تبدیل شده است.
نکات مهم در انتخاب شیر سوزنی
انتخاب شیر سوزنی مناسب برای هر کاربرد، به عواملی متعددی بستگی دارد. در این بخش، به برخی از مهمترین نکاتی که باید در هنگام انتخاب شیر سوزنی مد نظر قرار داد، اشاره خواهیم کرد:
- نوع سیال: نوع سیالی که قرار است از شیر عبور کند، یکی از مهمترین عوامل در انتخاب شیر سوزنی است. برخی از شیرها برای سیالات خورنده، برخی دیگر برای سیالات با دمای بالا و برخی دیگر برای سیالات با ویسکوزیته بالا مناسب هستند. بنابراین، قبل از انتخاب شیر، باید به جنس سیال، دمای آن، فشار آن و همچنین وجود ذرات جامد در آن توجه شود.
- فشار کاری سیستم: فشار کاری سیستم نیز یکی دیگر از عوامل مهم در انتخاب شیر سوزنی است. شیر سوزنی باید قادر باشد تا فشار کاری سیستم را تحمل کند و از نشتی جلوگیری کند. بنابراین، باید فشار کاری اسمی شیر را با فشار کاری سیستم مقایسه کرد و شیر مناسب را انتخاب کرد.
- سایز و جنس بدنه شیر: سایز شیر سوزنی باید متناسب با قطر لوله و دبی جریان سیال انتخاب شود. همچنین، جنس بدنه شیر نیز باید با توجه به نوع سیال و شرایط محیطی انتخاب شود. شیرهای سوزنی معمولاً از جنس برنج، استیل یا چدن ساخته میشوند.
- نوع اتصال شیر: شیرهای سوزنی با انواع مختلف اتصال مانند رزوهای، فلنجی و جوشی تولید میشوند. نوع اتصال شیر باید با نوع اتصال لولهها و اتصالات دیگر سیستم هماهنگ باشد.
- برند و گارانتی محصول: انتخاب یک برند معتبر و شناخته شده، تضمینکننده کیفیت و طول عمر شیر سوزنی است. همچنین، وجود گارانتی برای محصول، نشاندهنده اطمینان تولیدکننده از کیفیت محصول خود است.
خرید شیر سوزنی باکیفیت از پایپ کالا
اگر به دنبال خرید شیر سوزنی باکیفیت و با قیمت مناسب هستید، پایپ کالا یکی از بهترین گزینهها برای شماست. پایپ کالا با ارائه طیف گستردهای از محصولات و خدمات، تجربه خریدی آسان و مطمئن را برای مشتریان خود فراهم کرده است. در ادامه به برخی از مزایای خرید شیر سوزنی از پایپ کالا اشاره خواهیم کرد:
- تنوع بالای محصولات از برندهای معتبر: پایپ کالا با همکاری با برندهای معتبر داخلی و خارجی، طیف گستردهای از شیرهای سوزنی با کیفیت و استانداردهای مختلف را ارائه میدهد. این تنوع به شما امکان میدهد تا با توجه به نیاز خود، بهترین شیر سوزنی را انتخاب کنید.
- قیمتهای رقابتی و مقرون به صرفه: پایپ کالا با حذف واسطهها و بهرهگیری از روشهای نوین فروش، توانسته است قیمتهای محصولات خود را به صورت رقابتی و مقرون به صرفه ارائه دهد. این امر به شما امکان میدهد تا با صرف هزینه کمتر، به شیر سوزنی باکیفیت دسترسی پیدا کنید.
- مشاوره تخصصی رایگان پیش از خرید: کارشناسان مجرب پایپ کالا آماده هستند تا قبل از خرید به شما مشاوره تخصصی ارائه دهند. با تماس با کارشناسان پایپ کالا، میتوانید اطلاعات کاملی در مورد انواع شیر سوزنی، ویژگیهای فنی آنها و نحوه انتخاب شیر مناسب برای کاربرد خود کسب کنید.
- ضمانت اصالت و سلامت کالا: تمام محصولات ارائه شده در پایپ کالا دارای ضمانت اصالت و سلامت کالا هستند. این بدان معناست که شما میتوانید با خیالی آسوده محصولات خود را خریداری کنید و از کیفیت آنها اطمینان حاصل کنید.
- ارسال سریع و مطمئن به سراسر کشور: پایپ کالا با استفاده از سیستمهای پیشرفته ارسال، سفارشات شما را در کمترین زمان ممکن به سراسر کشور ارسال میکند. همچنین، بستهبندی ایمن محصولات تضمین میکند که محصولات شما بدون هیچ آسیبی به دست شما برسند.
با خرید شیر سوزنی از پایپ کالا، شما میتوانید از کیفیت، تنوع، قیمت مناسب و خدمات پس از فروش مطمئن باشید.
مراحل نصب شیر سوزنی

نصب صحیح شیر سوزنی برای اطمینان از عملکرد صحیح و طول عمر بالای آن بسیار مهم است. در این بخش، مراحل گام به گام نصب شیر سوزنی و نکات ایمنی که باید در هنگام نصب رعایت شود، شرح داده خواهد شد.
ابزار مورد نیاز برای نصب:
- آچار فرانسه یا آچار آلن
- نوار تفلون
- پیچگوشتی
- کلید لوله
- انبردست
مراحل گام به گام نصب شیر سوزنی
- آماده سازی خط لوله: قبل از نصب شیر سوزنی، اطمینان حاصل کنید که خط لوله کاملاً تمیز و عاری از هرگونه زائده یا ذرات خارجی باشد. همچنین، شیرهای اصلی را ببندید تا از ورود سیال به خط لوله در هنگام نصب جلوگیری شود.
- نصب شیر سوزنی: شیر سوزنی را در محل مورد نظر روی خط لوله قرار دهید و اطمینان حاصل کنید که جهت جریان سیال به درستی مشخص شده باشد.
- اعمال نوار تفلون (در صورت نیاز): برای ایجاد آببندی بهتر، میتوانید چند دور نوار تفلون را دور رزوههای شیر بپیچید.
- سفت کردن اتصالات: با استفاده از آچار مناسب، اتصالات شیر را به آرامی و به صورت متقارن سفت کنید. توجه داشته باشید که اتصالات را بیش از حد سفت نکنید، زیرا ممکن است باعث آسیب دیدن رزوهها یا واشر شود.
نکات ایمنی در هنگام نصب
- قبل از شروع کار، شیرهای اصلی را ببندید تا از ورود سیال به خط لوله جلوگیری شود.
- از ابزار مناسب و سالم استفاده کنید.
- در هنگام کار با ابزار، از دستکش و عینک ایمنی استفاده کنید.
- اطمینان حاصل کنید که محل نصب شیر کاملاً ثابت و ایمن باشد.
- در هنگام سفت کردن اتصالات، از آچار مناسب استفاده کنید و از بیش از حد سفت کردن اتصالات خودداری کنید.
- پس از اتمام نصب، مجدداً اتصالات را بررسی کنید تا از محکم بودن آنها اطمینان حاصل کنید.
تعمیر و نگهداری شیر سوزنی
برای اطمینان از عملکرد صحیح و طول عمر بالای شیر سوزنی، انجام سرویس و نگهداری دورهای آن ضروری است. با انجام این کار، میتوانید از بروز مشکلات احتمالی جلوگیری کرده و هزینههای تعمیرات را کاهش دهید.
زمانبندی سرویس و نگهداری
زمانبندی سرویس و نگهداری شیر سوزنی به عوامل مختلفی از جمله نوع سیال، فشار کاری سیستم، فرکانس استفاده از شیر و شرایط محیطی بستگی دارد. به طور کلی، توصیه میشود که شیر سوزنی را حداقل سالی یکبار مورد بررسی و سرویس قرار دهید.
عیبیابی رایج مشکلات شیر سوزنی
در طول زمان، ممکن است شیر سوزنی با مشکلاتی مانند نشتی، سفت شدن اهرم یا کاهش جریان سیال مواجه شود. برخی از رایجترین مشکلات شیر سوزنی عبارتند از:
- نشتی شیر: نشتی شیر ممکن است به دلایل مختلفی از جمله فرسودگی واشرها، خرابی نشیمنگاه یا سفت نبودن اتصالات رخ دهد.
- سفت شدن اهرم شیر: سفت شدن اهرم شیر ممکن است به دلیل رسوب گرفتن یا خوردگی اجزای داخلی شیر رخ دهد.
- کاهش یا قطع جریان سیال: کاهش یا قطع جریان سیال ممکن است به دلیل گرفتگی سوزن شیر، خرابی واشرها یا بسته شدن کامل شیر رخ دهد.
مراحل روغنکاری شیر سوزنی
روغنکاری دورهای شیر سوزنی، به ویژه در محیطهای خشک و گرد و غبار، میتواند به افزایش عمر مفید شیر و کاهش اصطکاک کمک کند. برای روغنکاری شیر سوزنی، مراحل زیر را دنبال کنید:
- شیر را کاملاً ببندید و از سیستم جدا کنید.
- با استفاده از یک پارچه تمیز، گرد و غبار و آلودگیهای موجود روی شیر را پاک کنید.
- چند قطره روغن مناسب را به قسمتهای متحرک شیر، مانند ساقه و نشیمنگاه، بمالید.
- شیر را چندین بار باز و بسته کنید تا روغن به طور کامل در تمام قسمتهای شیر پخش شود.
- پس از اتمام کار، شیر را در محل خود نصب کنید.
با توجه به مطالب ارائه شده، میتوانید با اطمینان بیشتری شیر سوزنی مناسب برای کاربرد خود را انتخاب کرده و از آن در سیستمهای مختلف لوله و اتصالات استفاده کنید.
