فلنجها اتصالات پرکاربرد و مهمی هستند که به ویژه در صنایع نفت، گاز و پتروشیمی مورد استفاده قرار می‌گیرند. این اتصالات انواع مختلفی دارند که با توجه به ساختارشان، از مصارف زیادی برخوردار هستند. یکی از انواع این قطعات، فلنج جوشی فولادی است که کاربرد بسیاری دارد. در ادامه این مطلب، به معرفی انواع فلنج جوشی، مشخصات فنی، کاربردها، استانداردها و دیگر موارد مرتبط با آن خواهیم پرداخت.
فلنج جوشی فولادی چیست؟
فلنج جوشی، نوعی از اتصالات است که به شکل دیسک تولید می‌شود. این قطعه به وسیله جوش به لوله فولادی متصل می‌شود. بر روی دیسک این قطعات، در فواصل مساوی، سوراخ‌هایی قرار دارد که برای اتصال به یکدیگر مورد استفاده قرار می‌گیرد. این کار به وسیله پیچ و مهره انجام می‌شود. از انواع فلنج جوشی آهنی، برای اتصال انواع لوله به شیرآلات، کمپرسور، پمپ، مخازن تحت فشار و تغییر مسیر لولهها استفاده می‌شود. تعداد پیچ و مهره مورد نیاز برای اتصال این قطعات به یکدیگر، بستگی به تعداد سوراخ‌های روی فلنج دارد. برای آب‌بندی درست محل اتصال دو فلنج، از گسکت بین دو دیسک استفاده می‌شود.
مشخصات فنی فلنج جوشی
بیشتر فلنجهای جوشی مورد استفاده در صنعت از فولاد و آلیاژهای آن، چدن و پلی اتیلن، تولید میشوند. اتصالات فلنجی جوشی فولادی، هم برای شرایطی با فشار و دمای بالا و هم برای فشار و دمای پایین، مناسب هستند. اگرچه لازم به ذکر است که اتصالات فلنجی از جنس چدن، در مواجهه با برخی تنش‌ها، از هم باز میشوند و ترک می‌خورند. قطر داخلی، قطر خارجی، تعداد و قطر سوراخ‌ها، قطر پیچ مناسب و ضخامت، از جمله مشخصات فنی دیگری هستند که فلنجهای جوشی را از هم متمایز میکنند. این مشخصات، براساس استانداردهای موجود و میزان فشاری که قرار است قطعه مورد نظر تحمل کند، تعیین می‌شود.
ویژگی های فلنج جوشی فولادی
برای انتخاب فلنج جوشی مناسب برای اتصال، توجه به برخی ویژگیهای آن اهمیت دارد. برای درک بهتر این ویژگی‌ها، در ادامه به بررسی مزایا و معایب اتصالات فلنج دار جوشی می‌پردازیم.
مزایای اتصالات فلنجی جوشی
برای اتصال لولهها به هم و یا سایر تجهیزات، می‌توان آنها را مستقیم به هم جوش داد یا از انواع فلنج استفاده کرد. اگرچه اتصال با فلنج جوشی، روشی پر هزینه‌تر از جوش مستقیم به حساب می‌آید، اما مزایای دارد که آن را جایگزین بهتری برای روش جوشکاری کرده است. این مزایا شامل موارد زیر است:
- مونتاژ ساده‌تر این نوع از اتصال نسبت به جوش مزیت مهمی است. به ویژه در مکان‌هایی با فضای کم، این مونتاژ آسان، امتیاز بزرگی به حساب می‌آید.
- اتصال با فلنج جوشی فولادی، نیاز به آداپتورهای لوله ندارد.
- فلنجها، ضربه، لرزش و فشار بیش از حد را در اتصالات بزرگ هیدرولیکی کاهش می‌دهند.
- نگهداری و تعمیر این قطعات آسان است.
- فلنجهای جوشی در پروژه‌های دقیق هیدرولیکی شل نمی‌شوند.
- با استفاده از این نوع اتصالات، می‌توان سایز و جنس لوله را نیز تغییر داد.
- هنگام نیاز به کالیبراسیون و تمیز کردن داخل لولهها و تجهیزات، فلنجها به راحتی از هم جدا میشوند.
معایب اتصالات فلنجی جوشی
معایب استفاده از فلنج جوشی نیز شامل موارد زیر است:
- نسبت به انواع دیگر اتصالات دنده‌ای و جوشی سنگین‌تر است.
- از سایر اتصالات، فضای بیشتری اشغال می‌کند.
- هزینه بیشتری از انواع دیگر اتصال دارد.
- آب بندی آن دشوارتر است و هزینه عایق‌بندی به سایر هزینه‌ها افزوده می‌شود.
استانداردهای فلنج جوشی فولادی
فلنجهای جوشی فولادی نیز همانند سایر تجهیزات پایپینگ، مطابق استانداردهای مخصوص تولید میشوند. استفاده از استاندارد در تولید این قطعات، موجب یکسان‌سازی فلنجهای تولیدی و انتخاب آسان‌تر قطعه مورد نیاز می‌شود. استانداردهای زیر با توجه به جنس نوع ساخت و فشار قابل تحمل، برای فلنج جوشی استفاده می‌شود:
استاندارد ASME
برای فلنجهای فولادی، از استاندارد ASME B16.5 استفاده می‌شود. طبق این استاندارد، کلاس فلنج فولادی جوشی به صورت 150، 300، 400، 600، 900، 1500 و 2500 تقسیم‌بندی می‌شود. هرچه عدد کلاس فلنج بالاتر باشد ماکزیمم فشار برحسب PSI که می‌تواند در حداکثر دمای مجاز تحمل کند، بیشتر می‌شود.
استاندارد ISO
در این استاندارد، فشار قابل تحمل فلنج فولادی و آلیاژی بر حسب BAR به شکل PNx نمایش داده می‌شود. به طور مثال چنانچه استاندارد فلنجی PN30 باشد، فشار کارکرد آن 30 Bar خواهد بود.
استاندارد API
مطابق این استاندارد رده‌های API 6A، API 6BX و API 6B برای فلنج فولادی جوشی وجود دارد. فلنجهای تولید شده طبق این استاندارد، تحمل فشار بیشتری نسبت به استاندارد ANSI دارند و در کلاس‌های 2000، 3000، 5000، 10000 و 15000 تقسیم میشوند.
استاندارد ASTM
استاندارد متریال مورد استفاده برای فلنج فولادی ASTM A182 است. پیچ و مهره‌های مورد استفاده برای فلنجهای جوشی نیز، باید مطابق استاندارد ASTM A193 B7 وB16 ASTM A193 تولید شوند. زیرا این پیچ و مهره‌ها باید توان مقاومت در مقابل نیروهای کشش را داشته باشند.

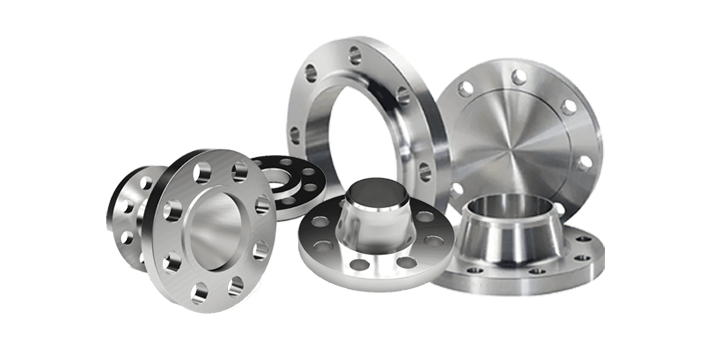

انواع فلنج جوشی
رایج‌ترین انواع فلنج جوشی فولادی که در صنعت پایپینگ استفاده میشوند، شامل موارد زیر است:
فلنج گلودار جوشی (Welding Neck Flange)
این فلنجها دارای مرکز مخروطی شکلی هستند که با شیب ملایم به دیواره لوله جوش می‌شود. کاربرد فلنج جوشی گلودار در فشار بالا و دمای پایین است. همچنین در مواردی که بارهای ارتعاشی و نوسانی بسیاری بر روی سیستم وجود دارد، استفاده از این فلنج مناسب است.
فلنج جوشی ساکت ولد (Socket Weld Flange)
فلنج ساکت ولد، برای لوله‌هایی با سایز کم و فشار بالا، ایده‌آل است. در مرکز این فلنج یک فرورفتگی وجود دارد که لوله در داخل آن قرار می‌گیرد و با جوش در جای خود محکم می‌شود. این قطعه باید هم از داخل و هم از خارج جوشکاری شود. از معایب این فلنج می‌توان به ایجاد فاصله انبساطی در محل اتصال اشاره کرد. این فاصله، هنگام انتقال سیالات خورنده، مشکل خوردگی ایجاد می‌کند.
فلنج جوشی اسلیپون(Slip On Flange)
این نوع فلنجها که به آن روکار نیز گفته می‌شود، در ابعاد بسیار مختلفی تولید میشوند. برای استفاده در سیستم‌هایی با دبی و توان بالا استفاده از فلنج اسلیپون مناسب است. هنگام اتصال، لوله در داخل این فلنج قرار می‌گیرد و جوش داده می‌شود. اگرچه نصب این فلنج ساده است، اما مقاومت آن در برابر فشار داخلی و خستگی کمتر از فلنج جوشی گردن‌دار است.
فلنج کور(Blind Flange)
فلنج کور، دیسکی است که برای انسداد انتهای خط لوله، شیرآلات و دهانه منابع تحت فشارمورد استفاده قرار می‌گیرد.
صورت فلنج جوشی (Flange Face)
صورت فلنج، در واقع محل قرارگیری واشر روی فلنج است. این قطعه، طبق استانداردهای ASME B16.47 و ASME B16.5 طراحی می‌شود.
پرکاربردترین صورت‌های فلنج جوشی شامل موارد زیر است:
- raised face یا به اختصار RF: صورت فلنج سطح برجسته، کمی بالاتر از سطح سوراخ پیچ‌ها قرار می‌گیرد. بنابراین هنگام سفت کردن پیچ‌ها، فشار مستقیم بر روی واشر ایجاد می‌شود. بنابراین می‌توان آب‌بندی بهتری داشت.
- flat face یا به اختصار FF: این قطعه صورت سطح تخت است و واشر در این نشیمنگاه با سطح سوراخ کاری پیچ‌های فلنج هم سطح است.
- ring type joint یا به اختصار RTJ: در سیستم‌هایی با فشار بالا تر از کلاس 600 و دمای بالاتر از 427 درجه از این سطح فلنج استفاده می‌شود. این نشیمنگاه واشر، دارای یک شیار زاویه دار است.
- tongue and groove یا به اختصار T&G: در این نوع صورت فلنج زبانه و شیار مطابق با هم ساخته میشوند. زبانه و شیار در این قطعه هنگام محکم کردن پیچ فلنج جوشی، در هم جفت میشوند.
کاربرد فلنجهای جوشی
در صنایع مختلف، از فلنجهای جوشی فولادی، برای موارد زیر استفاده می‌شود:
- اتصال دکل‌های مخابراتی
- استفاده در صنعت نفت و گاز
- تجهیزات بیمارستانی
- استفاده در تجهیزات آتش‌نشانی
- تاسیسات هسته‌ای
محصولات مکمل فلنج جوشی آهنی
فلنج جوشی آهنی یکی از پرکاربردترین اتصالات در لوله کشی صنعتی است که برای اتصال لوله ها، شیرآلات و تجهیزات دیگر به یکدیگر استفاده می شود. این نوع فلنج ها با جوشکاری به لوله ها متصل می شوند و در برابر فشار و دمای بالا مقاوم هستند.
محصولات مکمل فلنج جوشی آهنی نقش مهمی در عملکرد و عمر مفید این اتصالات دارند. برخی از این محصولات عبارتند از:
پیچ و مهره: برای اتصال دو فلنج به یکدیگر از پیچ و مهره استفاده می شود. جنس پیچ و مهره ها باید با جنس فلنج ها سازگار باشد و در برابر فشار و دمای بالا مقاوم باشد.
واشر: واشر ها بین دو فلنج قرار می
گسکت: گسکت ها برای آب بندی اتصال بین دو فلنج استفاده می شوند. جنس گسکت ها باید با نوع سیالی که در لوله ها جریان دارد سازگار باشد.
بوشن: بوشن ها برای اتصال لوله ها با قطرهای مختلف به یکدیگر استفاده می شوند.
زانویی: زانویی ها برای تغییر جهت لوله ها در زاویه های مختلف استفاده می شوند.
سه راهی: سه راهی ها برای انشعاب گرفتن از لوله ها استفاده می شوند.
تبدیل: تبدیل ها برای تغییر سایز لوله ها استفاده می شوند.
شیرآلات: شیرآلات برای کنترل جریان سیالات در لوله ها استفاده می شوند.
انتخاب محصولات مکمل مناسب
هنگام انتخاب محصولات مکمل فلنج جوشی آهنی باید به موارد زیر توجه کرد:
- جنس محصولات مکمل باید با جنس فلنج ها سازگار باشد.
- محصولات مکمل باید در برابر فشار و دمای بالا مقاوم باشند.
- محصولات مکمل باید از کیفیت بالایی برخوردار باشند.
مزایای استفاده از محصولات مکمل
- افزایش عمر مفید فلنج ها
- افزایش استحکام و مقاومت اتصال
- جلوگیری از نشتی سیالات
- سهولت در نصب و راه اندازی
نکات مهم
- قبل از نصب فلنج ها و محصولات مکمل، آنها را به دقت بررسی کنید تا از سالم بودن آنها اطمینان حاصل کنید.
- از ابزار مناسب برای نصب فلنج ها و محصولات مکمل استفاده کنید.
- از دستورالعمل های سازنده برای نصب فلنج ها و محصولات مکمل پیروی کنید.
محصولات مکمل فلنج جوشی آهنی نقش مهمی در عملکرد و عمر مفید این اتصالات دارند. انتخاب و استفاده از محصولات مکمل مناسب می تواند به افزایش استحکام و مقاومت اتصال، جلوگیری از نشتی سیالات و سهولت در نصب و راه اندازی کمک کند.
خرید فلنج جوشی فولادی
خرید لوله و اتصالات از طریق سایت پایپ کالا به راحتی امکان‌پذیر است. برای خرید انواع فلنج جوشی، ابتدا مشخصات دقیق قطعات مورد نیاز خود را تعیین کنید. پس از آن لیست خرید تهیه و آن را بر روی سایت پایپ کالا بارگزاری کنید. کارشناسان فروش این مجموعه، در کوتاه‌ترین زمان ممکن با شما تماس می‌گیرند.
لیست قیمت فلنج جوشی
قیمت انواع فلنج جوشی فولادی، به نوع، اندازه، مشخصات فنی، قیمت مواد اولیه، هزینه تولید و نوسانات قیمت در بازار بستگی دارد. پس از آن که فهرست خرید خود را در سایت پایپ کالا بارگزاری کردید، لیست قیمت به روز فلنجهای مورد نیاز، برای شما ارسال خواهد شد. پس از آن می‌توانید با کمک کارشناسان ما، خرید خود را نهایی کنید.
برندهای سازنده فلنج جوشی آهنی
فلنج کربن استیل ملسی و فلنج و اتصالات مشهد، از تولیدکنندگان ایرانی فلنج جوشی هستند که محصولاتی با کیفیت مناسب به بازار عرضه میکنند. در صورتی که برند دیگری مورد نیاز شما باشد، می‌توانید با تلفن 02155696808 تماس بگیرید تا از مشاوره تخصصی تیم فنی فروشگاه لوله و اتصالات پایپ کالا استفاده کنید.
نکات مهم هنگام خرید فلنج جوشی فولادی
در هنگام خرید انواع فلنج جوشی فولادی لازم است تا نکات مهم زیر را در نظر داشته باشید:
- استفاده از فلنج بی‌کیفیت، عمر پروژه شما را کوتاه می‌کند و باعث افزایش هزینه تعمیر و نگهداری می‌شود.
- برای خرید انواع لوله و اتصالات از جمله فلنجهای جوشی، از فروشگاه‌هایی با سابقه بلند مدت کمک بگیرید.
- از مشخصات فنی فلنج جوشی مورد نظر خود به صورت دقیق مطمئن شوید.
- پیش از نهایی کردن فرآیند خرید خود، با کارشناسان پایپ کالا مشورت کنید.
در این مطلب، به معرفی فلنجهای فولادی جوشی، انواع، مزایا و معایب، مشخصات فنی، استانداردها و کاربردهای آن پرداختیم. در صورت نیاز خطوط لولهکشی به کالیبراسیون و آب‌بندی مستحکم، فلنجهای جوشی بسیار ایده آل هستند. به دلیل وجود مزایای بسیار دیگر، این قطعات در صنایع پتروشیمی، نفت و گاز بسیار متداول هستند. پایپ کالا، با فروش انواع محصولات پایپینگ، در تلاش است تا فلنجهای فولادی را با بالاترین کیفیت در اختیار مشتریان خود قرار دهد. جهت استعلام قیمت فلنج، با کارشناسان فروش ما در ارتباط باشید.
