طراحی پایپینگ (بخش اول)، اصول پایپینگ (قسمت پنجم)

۱۳۹۸/۰۲/۱۴ ۱۴:۰۱:۱۱
طراحی پایپینگ (بخش اول)، اصول پایپینگ (قسمت پنجم)

فلنج گلودار جوشی[1] :

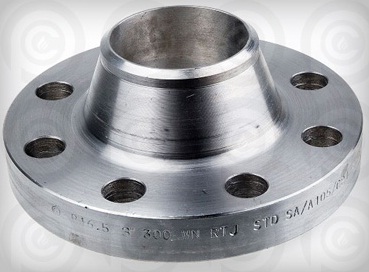

فلنج گلودار

شکل 6

ناحیه کمکی فلنج گلودار جوشی ویژگی متمایز کننده آن است. ناحیه کمکی با افزایش ضخامت فلز شکل میگیرد، که از هاب فلنج تا انتهای جوش مخروطی شکل می شود. قطر داخلی فلنج می بایست به منظور دستیابی به ضخامت دیوار برابر با لوله ای که به آن جوش خواهد خورد، به دست آید. این باعث می شود قطر داخلی ID  برابر با لوله داشته باشد.

فلنج گلودار جوشی درواقع در میان فلنج های پایدار  ASME  فراگیرترین است. کاربرد اصلی آن در ساخت  اتصال – به – اتصال می باشد که در آن فلنج می تواند به طور مستقیم به یک اتصال، مانند یک زانو، بدون نیاز به یک تکه لوله، که در فلنج اسلیپان به آن نیاز است، جوش زده شود. می توان از آن در سرویس های سیال ایمن با فشار پایین و همینطور سرویس های خطرناک، چرخه ای و فشار-قوی استفاده نمود.

در حالی که هزینه اولیه فلنج گلودار جوشی ممکن است بیشتر از یک فلنج اسلیپ-آن باشد، هزینه نصب این اختلاف را جبران می کند. و برای شرایط که بارگذاری حرارتی بالایی وجود دارد، یا دماهای افزایشی یا برودتی، فلنج گلودار جوشی بهترین انتخاب است.

فلنج کور:

فلنج کور

شکل 7

در حالی که فلنج کور به منظور تکمیل انتهای یک خط لوله یا اتصال شاخه ای آینده مورد استفاده قرار می گیرد، کاربردهای دیگری نیز دارد. می تواند درل شده و برای فلنج کاهشی رزوه ای استفاده شود یا مورد ماشین کاری قرار گیرد و در فلنج کاهشی اسلیپ-آن استفاده شود. دهانه کاهش یافته می تواند مرکزی یا خارج از مرکز باشد.

[1] Weld Neck Flange
