آیتم های نصب شده در بین فلنج

Spectacle Blinds

وقتی موتورخانه و یا یونیت های نفت و گازی طراحی می شوند به مرحله ساخت خواهد رسید اما این پایان کار نمی باشد زیرا همواره لوله و اتصالات و شیرآلات و ... نیاز به تعمیر و یا تعویض خواهند داشت . گاهی اوقات نیاز می باشد که یکی از خطوط لوله کشی به طور موقت بسته شود و حتی نیاز می باشد یکی از خطوط لوله کشی با سایر خطوط میکس شود. برای موارد ذکر شده می توان از شیرآلات صنعتی مانند شیر فلکه کشویی و یا شیر پروانه ای استفاده کرد اما بر اساس بودجه پروژه و یا الزامات طراحی مهندسی نمی توان از شیرآلات استفاده کرد ، در این صورت می توان از Spectacle Blinds استفاده کرد .

Spectacle Blind چیست ؟

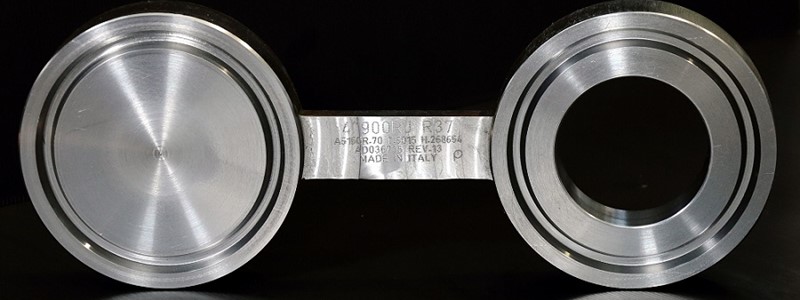

قطعه فولادی می باشد که از دوصفحه بزرگ تشکیل شده است و این دو صفحه فولادی به وسیله پلی به یکدیگر متصل شده اند . یکی از صفحات به صورت پِلِیت بوده و همانند فلنج کور برای بستن خط لوله کشی عمل می کند و سمت دیگر آن به مانند یک رینگ برای عبور سیال مورد استفاده قرار می گیرد .
Spectacle Blind بین فلنج ها قرار می گیرد و وظیفه آن باز و بسته کردن خط لوله و قطع و وصل جریان در مواقع ضروری می باشد به این صورت می باشد هنگامی که قسمت پِلِیت در خط قرار بگیرد مسیر جریان بسته خواهد شد و هنگامی که بخش رینگی آن در مسیر جریان قرار گیرد اجازه عبور سیال را می دهد .
در قسمت پل اتصال بین دو بخش Spectacle Blind سوراخی قرار دارد که می بایست این سوراخ با یکی از پیچ های فلنج پر شود و وظیفه آن تنظیم و تحمل وزن Spectacle می باشد و حتی در زمان تغییر وضعیت کار را راحتتر می کند . با توجه به استفاده از این اقلام در سایزهای بالا و کلاس کاری بالا بسیار سنگین می باشد و جابه جایی آن بسیار سخت می باشد .
دقت شود که سایز داخلی قسمت رینگی Spectacle برابر با مجرای عبوری سیال از فلنج می باشد و دقت شود که سطح Spectacle با پیچ های فلنج تداخل نداشته باشد .

نحوه مطلع شدن از وضیعت خط در صورت حضور Spectacle Blinds

هنگامی که Spectacle Blind در مسیر لوله کشی و بین فلنج قرار می گیرد باید نشانی از باز و یا بسته بودن خط لوله داشته باشیم تا اپراتوری که برای تعمیر و نگه داری کار میکند متوجه شود که مسیر بسته است یا خیر تا بتواند خط را تعمیر کند .
از این رو می بایست از روشی که خواهیم گفت استفاده کنید تا از باز و بسته بودن خط متوجه شوید ، هنگامی که یکی از قسمت های پِلِیت ویا رینگ در داخل کار باشد قست دیگری بیرون از فلنج بوده و قابل مشاهده می باشد :

  1. اگر قسمت پِلِیت ( فضای توپر ) قابل مشاهده باشد به این معناست که قسمت رینگ در داخل فلنج بوده و نشان از باز بودن مسیر و جاری شدن سیال می دهد .
  2. اگر قسمت رینگ Spectacle قابل مشاهده باشد به این معنا می باشد که مسیر بسته است و اجازه عبور سیال داده نمی شود.

باز و بسته کردن و تغییر دادن وضعیت از حالت باز به حالت بسته و یا بالعکس بسیار دشوار می باشد زیرا برای تغییر وضعیت دادن می بایست تمام پیچ های فلنج باز شود و پس از تغییر وضعیت مجددا پیچ های فلنج بسته می شود .

استاندارد ابعادی Spectacle Blind بر اساس ASME B16.48 می باشد که طبق جدول زیر تمام اطلاعات ابعادی را بیان می کند :

Spectacle Blind

Pressure Class 150

NPS

Outside Ø

A

Inside Ø

B

Center Line

C

THK

t

Web Width

W

1/2

45

16

60

3

38

3/4

54

21

70

3

38

1

64

27

80

3

38

1.1/4

73

42

90

6.4

38

1.1/2

83

48

100

6.4

38

2

102

61

120

6.4

51

2.1/2

107

73

140

6.4

51

3

133

89

150

6.4

64

3.1/2

159

102

175

9.7

64

4

172

114

190

9.7

64

5

194

141

215

9.7

76

6

219

168

240

12.7

76

8

276

219

300

12.7

76

10

337

273

360

15.7

102

12

406

324

430

19.1

102

14

448

356

475

19.1

108

16

511

406

460

22.4

108

18

546

457

580

25.4

114

20

603

508

635

28.4

121

24

714

610

750

31.8

140

NPS

Outside Ø

A

Inside Ø

B

Center Line

C

THK

t

Web Width

W



Spectacle Blind

Pressure Class 300

NPS

Outside Ø

A

Inside Ø

B

Center Line

C

THK

t

Web Width

W

1/2

51

16

65

6.4

38

3/4

64

21

80

6.4

38

1

70

27

90

6.4

38

1.1/4

79

42

100

6.4

38

1.1/2

92

48

115

6.4

38

2

108

61

125

9.7

51

2.1/2

127

73

150

9.7

51

3

146

89

170

9.7

64

3.1/2

162

102

185

12.7

64

4

178

114

200

12.7

64

5

213

141

235

15.7

76

6

248

168

270

15.7

76

8

305

219

330

22.4

76

10

359

273

385

25.4

102

12

419

324

450

28.4

102

14

483

356

515

31.8

108

16

536

406

570

38.1

108

18

594

457

630

41.1

114

20

651

508

685

44.5

121

24

772

610

810

50.8

140

NPS

Outside Ø

A

Inside Ø

B

Center Line

C

THK

t

Web Width

W



Spades & Ring Spacers

از دیگر اقلامی که می تواند بین انواع فلنج ها قرار بگیرد و موجب قطع و وصل جریان شود Spacer ها می باشند . این اقلام که بین فلنج قرار میگیرد کاربردی همانند Spectacle دارند . Spacer ها از نظر شکل ظاهری با Spectacle ها متفاوت می باشند و تفاوت آن در جدا از هم بودن قسمت رینگی و قسمت پِلِیتی می باشد ، همانطور که در قبل ذکر شد در Spectacle این دو قسمت به یکدیگر متصل می باشند و هندسه یکپارچه دارند ولی در نوع Spades & Spacer این دو قسمت از یکدیگر جدا می باشند .

هنگامی که بخواهیم خط لوله بسته باشد می بایست از قسمت plate استفاده کنیم و هنگامی که بخواهیم خط لوله باز باشد و سیال اجازه عبور داشته باشد می بایست از قسمت Ring استفاده کنیم . حال این سوال پیش میاید که چرا در هنگام باز بودن خط از بخش رینگی استفاده کنیم ؟
هنگامی که قرار بر استفاده از Spectacle و یا Spacer باشد می بایست مقداری فضای خالی و بر اساس ضخامت آن در بین فلنج در نظر گرفت ، حال بخاطر همین موضع در هنگام باز بودن خط لوله می بایست از بخش رینگی استفاده کرد تا فضای خالی بین فلنج ها پر باشد و نشتی نداشته باشیم .
یکی از علت های استفاده از Spacer بجای Spectacle این می باشد که در سایزهای بزرگ و یا فشار کاری بسیار بالا که استفاده از Spectacle به علت وزن بالایش سخت می باشد از Spacer استفاده می شود .
در برخی از مدل های Spade & Ring Spacer بروی دسته آن سوراخی تعبیه شده است که می تواند نشان از باز و یا بسته بودن مسیر سیال بدهد . به این صورت که هنگامی که بروی دسته آن سوراخ باشد به معنای حضور قسمت رینگی می باشد و مسیر باز می باشد و در صورت نداشتن سوراخ در دسته آن به معنای بسته بودن خط می باشد .
گاهی اوقات و در هر دو قسمت این سوراخ تعبیه می باشد که دلیل آن حمل Spacer به علت وزن بالای آن می باشد که بتوان با قلاب آن را جا ب جا کرد .
استاندارد ابعادی Spade & Ring Spacer طبق ASME B 16.48 می باشد :

استاندارد ابعادی Spade & Ring Spacer

Pressure Class 150

NPS

Outside

Dia A

Inside

Dia B

Center to

  End C

Thick ess

t

Handle

Width W

1/2

45

16

126

3

32

3/4

54

21

131

3

32

1

64

27

136

3

32

1.1/4

73

42

145

6.4

32

1.1/2

83

48

145

6.4

32

2

102

61

155

6.4

32

2.1/2

107

73

170

6.4

32

3

133

89

170

6.4

32

3.1/2

159

102

202

9.7

38

4

172

114

202

9.7

38

5

194

141

225

9.7

38

6

219

168

225

12.7

38

8

276

219

267

12.7

38

10

337

273

322

15.7

44

12

406

324

357

19.1

44

14

448

356

378

19.1

44

16

511

406

410

22.4

44

18

546

457

427

25.4

51

20

603

508

455

28.4

51

24

714

610

512

31.8

51

NPS

Outside

 Dia A

Inside

Dia B

Center to

 End C

Thickness

t

Handle

Width W



Pressure Class 300

استاندارد ابعادی Spade & Ring Spacer

NPS

Outside
 Dia A


Inside
Dia B


centerto
End C


Thick
ness t


Handle
Width W


1/2

51

16

129

6.4

32

3/4

64

21

136

6.4

32

1

70

27

139

6.4

32

1.1/4

79

42

150

6.4

32

1.1/2

92

48

150

6.4

32

2

108

61

158

9.7

32

2.1/2

127

73

177

9.7

32

3

146

89

177

9.7

32

3.1/2

162

102

205

12.7

38

4

178

114

205

12.7

38

5

213

141

240

15.7

38

6

248

168

240

15.7

38

8

305

219

281

22.4

38

10

359

273

333

25.4

44

12

419

324

363

28.4

44

14

483

356

395

31.8

44

16

536

406

422

38.1

44

18

594

457

450

41.1

51

20

651

508

480

44.5

51

24

772

610

540

50.8

51

NPS

Outside
Dia A


Inside
Dia B


Center to
End C


Thickness
t


Handle
Width W




جدول انتخاب Spectacle و Spacer بر اساس سایز و کلاس کاری :

>600 #

600 #

300 #

150 #

SIZE

Spectacle Blind



Spectacle Blind





Spectacle Blind







Spectacle Blind

3”









Blind & Spacer

4” – 8”





Blind & Spacer

10”





Blind & Spacer

12”

Blind & Spacer

>14”



برخی ملاحضات :
  1. پیچ های فلنج نباید با لبه های Spectacle Blind و Spacer تماس داشته باشد و پیچ باید به صورت آزادانه توانایی باز و بسته پیچ ها باشد .
  2. قطر Spectacle Blind و Spacer بستگی به سایز فلنج و ضخامت آنها بستگی به فشار کاری و بنا به کلاس کاری می باشد .
  3. این اقلام همواره در باز و بسته شدن دارای مشکل می باشند زیرا برای تعبیه و خارج کردن آنها نیاز می باشد که تمام پیچ های فلنج باز شود .
