انواع اتصالات لوله کشی و کاربرد آنها

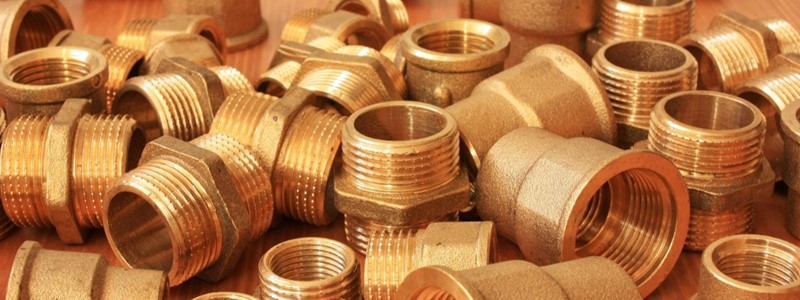

اتصالات برنجی

یکی از مهم ترین مشکلات ساختمان سازی در زمان های قدیم، نحوه ی انتقال آب به قسمت های مختلف ساختمان بوده است. فکرش را بکنید؛ برای یک حمام ساده باید از چشمه آب می‌آوردند، آن را داخل دیگ‌های بزرگ می‌جوشاندند و بعد آن را با ظرف روی سر و بدنشان می‌ریختند. کار پر زحمتی به‌نظر می‌رسد، نه؟!

خلاصه بگویم؛ بشر بار دیگر برای راحت‌ تر کردن زندگی خود دست به کار شد و لوله و شیرآلات را اختراع کرد.
اما چه کسانی اولین بار ساختمان‌های خود را لوله کشی کردند؟ لوله ها و اتصالات ساختمانی از گذشته تاکنون چه تغییراتی داشته‌اند؟ و اتصالات مدرن ساختمانی که امروز در زندگی ما جای خود را باز کرده‌اند، چه ویژگی هایی دارند؟
شاید برایتان جالب باشد که بدانید اولین کسانی که از سیستم لوله کشی در ساختمان های خود استفاده کردند، ایرانیان بوده اند! (بله شاید اولین بودنتان برایتان تکراری شده باشد، ولی اینجا واقعاً ایرانیان بودند!)
نتایج باستان شناسی در اطراف تخت جمشید نشان می دهد که ایرانیان باستان برای انتقال آب به سایر نقاط ساختمان از انواع لوله و اتصالات استفاده می کردند. این لوله ها معمولاً از گل و یا سنگ های مختلف ساخته می شدند. اما با گذشت زمان، لوله ها و اتصالات ساختمانی شکل جدیدی به خود گرفتند.
امروزه با پیشرفت تکنولوژی و گسترش صنعت ساختمان سازی، انواع مختلفی از لوله ها و اتصالات ساختمانی مدرن تولید شده است. مهم ترین نکته در خصوص اتصالات مدرن، نوع طراحی آن ها است. با توجه به پیشرفته شدن سیستم های لوله کشی، اتصالات ساختمانی نیز باید طوری طراحی می شدند که نیازها را برآورده کنند. به همین دلیل امروزه برای هر نوع لوله کشی در ساختمان می توان از اتصالات مربوط به آن استفاده کرد.
در ادامه این مقاله همراه ما باشید تا ببینیم انواع لوله و اتصالات در تاسیسات ساختمانی کدامند، از چه جنسی ساخته شده‌اند و چه کاربردهایی دارند. آماده‌اید؟

سوال اول: اتصالات لوله کشی از چه موادی ساخته می شوند؟

اگر به کارهای فنی علاقه داشته باشید، قطعا مغزی های برنجی شیرآلات و یا انواع سه راهی های فلزی را دیده اید. این اتصالات جزء اولین اتصالات امروزی هستند که کاربرد بسیار زیادی در ساختمان سازی داشته است. از آنجا که استفاده از لوله های فلزی بسیار متداول بوده است، برای اتصال آن ها نیز از اتصالات فلزی استفاده می کردند. اما وجود مشکلات بسیار زیاد در نحوه ی آب بندی آن ها باعث شد که مهندسان به فکر ساخت لوله و اتصالات جدیدتر باشند.

اتصالات برنجی

امروزه انوع اتصالات لوله کشی را به وسیله مواد مختلف می سازند. لوله و اتصالات پلی اتیلن یکی از جدیدترین اتصالات ساختمانی است که ویژگی های منحصربفردی دارد. این نوع از اتصالات از وزن کمی برخوردار بوده و نصب کردن آن ها نیز بسیار راحت تر از سایر لوله ها و اتصالات است. همچنین پوشش درونی لوله ها طوری طراحی می شود که رسوب کمتری به خود جذب کند. بنابراین اگر به دنبال لوله و اتصالات باکیفیت و مقاوم هستید، بهتر است اتصالات پلی اتیلن را انتخاب کنید!

اتصالات پلی اتیلن

سوال دوم: انواع اتصالات لوله کشی ساختمان کدامند؟

احتمالاً برایتان سوال باشد که از کدام اتصالات در لوله کشی ساختمان باید استفاده کرد؟
در پاسخ باید گفت همه چیز به مهندس ساختمان و لوله کش ارتباط دارد. گسترده بودن سیستم های لوله کشی باعث شده است که بتوانیم یک ساختمان را به شکل های مختلف لوله کشی کنیم. در نتیجه از اتصالات مختلفی نیز می توان استفاده کرد. اما به نظر شما این سیستم ها از نظر کارایی هیچ تفاوتی با هم ندارند؟! قطعاً نوع لوله کشی ساختمان تاثیر مهمی بر طول عمر لوله ها و اتصالات ساختمانی دارد. بنابراین سیستم لوله کشی باید طوری طراحی شود که بتوان در آن از اتصالات مناسب استفاده کرد.
طی سالیان اخیر، انواع اتصالات لوله کشی با کاربردهای مختلف ساخته شده است که هرکدام دارای ویژگی‌های منحصربفردی هستند. در ادامه با چند نوع از این اتصالات آشنا می‌شوید.

اتصالات مغزی

اگر بخواهیم دو لوله یا دو قطعه را هنگام لوله کشی به هم متصل کنیم، از اتصالات مغزی استفاده می کنیم. مغزی ها در حقیقت لوله های کوچک هستند که دو طرف آن ها رزوه شده است. یعنی دو طرف لوله، دنده هایی ایجاد شده است. این دنده ها باعث می شود که بتوان از آن ها برای اتصال لوله ها استفاده کرد. یکی دیگر از کاربردهای اتصالات مغزی، کم و زیاد کردن قطر لوله ها است. یک طرف این نوع از مغزی ها دارای قطر بیشتری نسبت به طرف دیگر است؛ بنابراین می توان دو لوله با قطرهای مختلف را به هم وصل کرد.

اتصالات مغزی

مهره ی ماسوره

این نوع از اتصالات را احتمالا همه ی شما دیده اید! زیرا کاربرد فراوانی در لوله کشی ساختمان دارد. طراحی مهره ماسوره به صورت سه تکه ای انجام شده است. این تکه ها شامل نری و مادگی و همچنین قسمت ارتباط دهنده هستند که با توجه به نوع کاربرد دارای رزوه های مختلفی است. مهره ی ماسوره سه کاربرد بسیار مهم دارد که عبارتند از:
• کاربرد در سیستم های لوله کشی بسته در ساختمان
• برای متصل کردن دستگاه های مختلف مثل آب گرم کن، پکیج دیواری و ...
• استفاده در کنار شیرهای قطع و وصل کننده

مهره ی ماسوره

درپوش لوله

ساده ترین نوع اتصالات ساختمانی هستند که برای انسداد لوله ها استفاده می شوند. اگر بخواهیم یک لوله با قطر کم را مسدود کنیم، درپوش های چهار گوشه بهترین گزینه است. برای مسدود کردن لوله های با قطر زیاد نیز درپوش های شش گوشه پیشنهاد می شود.

درپوش لوله

بوشن ها

بوشن یک نوع از اتصالات لوله کشی است که داخل آن به صورت کامل رزوه شده است. بنابراین می توان از آن ها برای متصل کردن لوله هایی استفاده کرد که سطح بیرونی آن ها رزوه شده (یعنی داخل آن شیارهایی ایجاد شده) باشد. انواع بوشن را بر اساس نوع کاربرد به سه دسته تقسیم می کنند که عبارتند از:
• بوشن معمولی: اگر بخواهیم دو لوله با قطر یکسان را به هم متصل کنیم از بوشن های معمولی استفاده می کنیم.
• بوشن تبدیل: برای اتصال دو لوله با سایزهای مختلف کاربرد دارد.
• بوشن روپیچ توپیچ: این نوع از بوشن ها دارای طراحی خاصی هستند. یک طرف آن رزوه ی داخلی و طرف دیگر آن رزوه ی خارجی دارد. بنابراین می توان به وسیله ی آن ها مقدار کمی به طول لوله ی اصلی اضافه کرد.

بوشن ها

انواع فلنج و واشر

فلنچ نوعی صفحه ی چدنی است که می توان از آن برای بستن اتصالات لوله کشی مخصوص استفاده کرد. واشرها نیز برای آب بندی کردن فلنچ کاربرد دارند. نصب فلنچ ها باید با دقت بسیار زیادی انجام شود زیرا اگر پیچ ها به صورت مناسب بسته نشده باشد، ممکن است به لوله کشی آسیب وارد کند.

اتصالات فلنجی

اتصالات سه راهی

این نوع از اتصالات بسیار پرکاربرد بوده و در تمامی سیستم های لوله کشی ساختمانی از آن ها استفاده می شود. کاربرد ویژه ی سه راهی ها ایجاد انشعاب های فرعی در مسیر لوله کشی اصلی است. به وسیله ی این اتصالات می توان آب را به نواحی مختلف ساختمان انتقال داد. سه راهی ها را بر اساس نوع طراحی به سه دسته تقسیم می کنند که عبارتند از:
• سه راه تبدیل: اگر بخواهیم از لوله های با قطر یکسان انشعاب بگیریم باید از سه راهی تبدیل استفاده کنیم. این سه راهی ها نیز دارای رزوه های مختلفی هستند.
• سه راهی قائم: اگر لوله های اصلی دارای زاویه 90 درجه باشند و بخواهیم از آن ها انشعاب بگیریم باید از سه راهی قائم یا سه راهی معادل استفاده کنیم. رزوه های این سه راهی به سمت داخل است.
• سه راهی 45 درجه: این اتصالات نیز برای انشعاب گرفتن در زاویه های 45 درجه کاربرد دارد.

 سه راهی

اتصالات چهار راهی

این نوع از اتصالات نیز مانند سه راهی ها برای ایجاد انشعاب و گسترش لوله کشی به نواحی مختلف ساختمان استفاده می شود. تنها تفاوت آن ها بیشتر شدن تعداد انشعاب از سه به چهار است که می تواند کاربردهای منحصربفردی داشته باشد.

چهار راهی گالوانیزه

اتصالات زانویی

در سیستم های لوله کشی گاهی لازم است که مسیر لوله ها را تغییر دهیم. به همین منظور از انواع زانویی می توان استفاده کرد. زانویی ها را بر اساس نوع کاربرد به سه دسته تقسیم می کنند که عبارتند از:
• زانویی تبدیل: این نوع از اتصالات برای تغییر مسیر لوله های با قطر مختلف استفاده می شود.
• زانویی 90 درجه: به آن ها زانویی چپقی نیز گفته می شود و برای تغییر جهت لوله ها به اندازه ی 90 درجه مورد استفاده قرار می گیرند.
• زانویی 45 درجه: اگر بخواهیم مسیر لوله کشی را به اندازه ی 45 درجه منحرف کنیم، از زانویی های 45 درجه استفاده می کنیم. در این نوع زانویی ها میزان گرفتگی لوله بسیار کم تر از زانویی های 90 درجه است. بنابراین در سیستم های لوله کشی بهتر است از این نوع اتصالات بیشتر استفاده شود.

اتصالات زانویی

سوال سوم: برای خرید انواع اتصالات ساختمانی باید به چه نکاتی توجه کنیم؟

اگر برای خرید لوله و اتصالات ساختمانی به بازار رفته باشید، حتماً با انواع مختلفی از اتصالات با برندها و جنس های مختلف رو به رو شده اید. همین مسئله ممکن است شما را دچار سردرگمی کرده باشد. بنابراین بهتر است قبل از خرید اتصالات ساختمانی نکات زیر را در نظر داشته باشید.
• قبل از خرید، با مهندس و لوله کش ساختمانی باتجربه مشورت کنید. یک لوله کش ماهر می تواند به راحتی به شما بگوید که چه نوع اتصالاتی نیاز دارید. انتخاب نوع اتصالات در افزایش کیفیت لوله کشی بسیار موثر است.
• هیچ وقت کیفیت را فدای پول نکنید! مخصوصا برای لوله کشی ساختمان! زیرا تعمیرات لوله کشی در ساختمان ها بسیار طاقت فرسا و پرهزینه است. بنابراین با انتخاب لوله  و اتصالات با کیفیت، تا سال ها خیال خود را از لوله کشی ساختمان راحت کنید.
• برای خرید لوله و اتصالات بهتر است از فروشگاه های معتبر استفاده کنید زیرا محصولات آن ها معمولا دارای کیفیت بالایی بوده و شما می توانید با خیال راحت از آن ها خرید کنید.

طراحی پایپینگ

حرف آخر
در این مقاله با انواع لوله و اتصالات ساختمانی و کاربرد آن ها آشنا شدیم. همچنین به معرفی برخی از اتصالات مدرن ساختمانی پرداختیم. اما قطعا با گسترش ساختمان سازی و پیشرفت سیستم های لوله کشی، باید اتصالات جدیدتری نیز طراحی شود. چنانچه سوالی درباره اتصالات لوله کشی و کاربرد یا قیمت هر کدام دارید، در بخش نظرات همین پست، سوالتان را مطرح کنید.
