بست های تاسیساتی بست ایران-بخش 1

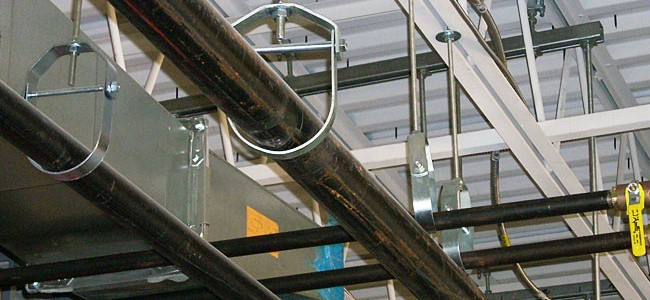

انواع ساپورت و بست لوله

لوله های همواره بخش عظیمی از سیستم پایپینگ و یونیت های تاسیساتی و نفت و گازی را تشکیل می دهند . لوله ها دارای انواع مختلفی می باشند که اغلب بر اساس آلیاژ نیز دسته بندی می شوند که رایج ترین آلیاژ عبارتند از :

1- آلیاژ فولادی

آلیاژ فولادی در لوله ها که با نام ( Steel pipe ) نیز شناخته می شوند دارای دو دسته رایج لوله های کربن استیل ( Carbon Steel ) و لوله های استنلس استیل ( Stainless Steel ) تقسیم بندی می شوند که البته نوع اول آن بسیار رایج تر می باشد و در پروژه های ساختمانی از این لوله که در دو نوع لوله های مانیسمان و لوله های درزدار تولید می گردند ، می باشد .

2- آلیاژ پلیمری

لوله های پلیمری به شدت مورد نظر پروژه های ساختمانی قرار گرفته اند که می توانند در بخش های متفاوتی از جمله آبرسانی ، انتقال فاضلاب و ... مورد استفاده قرار گیرند .
لوله های عموما در شاخه های شش متری تولید و عرضه می گردند و در مورد لوله های پلیمری در شاخه های 6 متری ، 4 متری و کلافی تولید میگردند . حال برای چه منظوری از طول لوله ها صحبت می کنیم ؟ آیا لوله ها را می توان به راحتی جایگذری کرد ؟ وزن لوله ها را چگونه مهار کنیم ؟ آیا وزن لوله ها تغییر می کند و یا ثابت می ماند ؟

تمام موارد ذکر شده را بیان نمودیم تا به موضوعی برای مهار وزن لوله برسیم ، وزن لوله ها را می بایست مهار نمود حال مهار وزن لوله ها به عهده کدام اقلام پایپینگی می باشد ؟

در ادامه به بررسی کاربرد بست ها ( ساپورت لوله ) و انواع بست ها و ویژگی هر یک از آن ها خواهیم پرداخت ، پس تا انتهای مقاله همراه پایپ کالا بمانید تا بتوانیم اطلاعاتی از بست ها و نحوه انتخاب آن ها را خدمتتان معرفی کنیم .

ضرورت استفاده بست و ساپورت

لوله ها اعم از لوله های فولادی و یا لوله های پلیمری دارای وزن خاص خود می باشند که در مورد لوله های فولادی ، دارای وزن بالایی می باشند که وقتی که در شاخه شش متری مورد استفاده قرار میگیرند می توانند وزن بالایی به سیستم پایپینگ متحمل کنند .

حال شرایطی را در نظر بگیرید که سیال ( مانند آب ) قرار است درون لوله ها جریان پیدا کند و مطمعنا دارای وزن بالاتری نیز می باشد و می تواند تنش های خمشی زیادی را به لوله وارد کند .

منظور از تنش خمشی ، خم شدن ناحیه میانی لوله می باشد که به اصطلاح به نام شکم دادن لوله نیز شناخته می شود و می توان باعث ورود بار زیادی به لوله شود که در صورت عدم رفع آن باعث شکسته شدن لوله و وارد شدن فشار به اقلام جانبی لوله شود .
در این صورت استفاده از بست های مناسب لوله کشی می توان فشار وارد به لوله ها را مهار نمود و از آسیب رسیدن به لوله و اتصالات نیز جلوگیری نمود .

انتقال تنش از لوله به اتصالات و ...

همواره لوله ها متصل به اتصالات لوله کشی از جمله زانویی ، سه راهی و ... و یا اینکه متصل به انواع شیرآلات ، لرزه گیر و یا دستگاه هایی مانند پمپ ، کمپرسور ، مبدل و ... می باشند . در صورت عدم مهار وزن لوله ها ، فشار وارده به اقلام نام برده نیز منتقل می شود و می تواند باعث تحت فشار قرار گرفتن اقلام شود که در زمان های بالا باعث آسیب رسیدن به آنها می شود .

همواره می بایست در محل اتصال لوله ها به شیرآلات از بست هایی استفاده نمود تا بار اضافی بروی شیرآلات قرار نگیرد و همچنین در محل هایی که از زانویی استفاده می شود می بایست از بست و ساپورت زیر زانویی استفاده نمود زیرا در هنگام استفاده از زانویی ، جهت خط لوله کشی از افقی به عمودی تغییر پیدا می کند که فشار زیادی به زانویی وارد می شود و به علت جوشکاری در محل نصب لوله به زانویی می بایست از بست و ساپورت استفاده نمود زیرا در غیر این صورت در محل جوشکاری شاهد وجود تنش خواهیم بود .

انواع بست های لوله کشی

بست های لوله کشی را می بایست نخست از نظر استفاده برای نوع لوله و سپس برای کاربری پروژه انتخاب نمود :
برای لوله های می توان از بست های متنوعی استفاده نمود که در ادامه به بررسی آن ها خواهیم پرداخت ، در این مرحله به بررسی بست های شرکت بست ایران خواهیم پرداخت :

شرکت بست ایران



1- بست معمولی

بست های معمولی بست ایران با کدهای C – 12 ، E – 14 و F – 15 تعریف می شوند که دارای قابلیت های زیر می باشند :
بست های معمولی بدون پایه فلزی می باشند که مناسب برای لوله های فلزی به ویژه لوله های گاز رسانی می باشند که مورد استفاده برای تاسیسات و صنعت ساختمان می باشد . بست های معمولی توسط دو عدد پیچ ، لوله را فیکس می کنند که قابلیت تحمل دما از 30- درجه سانتی گراد الی 150 درجه سانتی گراد را دارند .
بست های معمولی بسیار رایج بوده و دارای لیست قیمت مناسبی می باشند .

بست معمولی بست ایران

2- بست های معمولی پایه بلند

بست های پایه بلند نیز همانند بست های معمولی می باشند که دارای تفاوت در ارتفاع پایه آن می باشد که برای ایجاد فاصله بین لوله و محل نصب می باشد که فاصله بیشتری را در اختیار طراح قرار می دهد .

بست های معمولی پایه بلند شرکت بست ایران با کد D – 13 شناخته می شوند و مناسب برای لوله های فلزی و پلیاتیلن می باشدکه آستانه تحمل دمایی 30- درجه سانتی گراد الی 150 درجه سانتی گراد را دارد .

بست پایه بلند

3- بست دنباله جوشی با میلگرد

بست های دنباله جوشی با میلگرد رزوه ایی شرکت بست ایران با کد M – 22 شناخته می شود که دارای میلگرد تمام رزوه با ارتفاع 25 سانتی متر می باشد که قابلیت تنظیم ارتفاع را دارد و به واسطه 2 پیچی که در اطراف بست وجود دارد امکان تنظیم جای قرارگیری لوله را دارد .

بست های دنباله جوشی دارای نحوه کاربرد نصب راحت و آسان می باشد ، بست های دنباله جوشی از ورق های آهنی ST – 37 ساخته می شوند . این بست ها مناسب برای لوله های فلزی ، پلی اتیلن ، خرطومی فلکسی و لوله های استنلس استیل می باشد . این بست ها برای لوله هایی که به صورت افقس و در زیر سقف ها کار شده اند مورد استفاده قرار می گیرند .

بست دنباله جوشی

4- بست دو تیکه آویز

بست های دو تیکه آویزی شرکت بست ایران با کد R – 27 شناخته می شود ، این بست ها مناسب برای لوله های فلزی ، لوله های پلیکا ، لوله های پوش فیت و لوله های استنلس استیل می باشد که از ورق های آهنی ST – 37 ساخته می شوند .

بست دو تیکه آویز

محل استفاده از بست های دو تیکه آویز برای خطوط افقی و در زیر سقف ها می باشد ، این بست ها دارای میله 16 سانتی متری می باشد که در حالت عادی بدون روکش عایق می باشد .

در حالت سفارشی می توان از ورق های استنلس استیل و روکش های عایق نیز استفاده نمود . این بست ها در سایزهای 1.1/2 اینچ الی 12 اینچ تولید و عرضه می گردند .

5- بست دو تیکه آویز

بست های دو تیکه آویز شرکت بست ایران با کد P – 25 نیز شناخته می شود . این بست ها مناسب برای لوله های سایز بالا با وزن بالا می باشد زیرا این بست ها دارای حد تحمل فشاری بالا می باشند که در سایزهای 18 اینچ الی 36 اینچ تولید و عرضه می گردند .

این بست ها مناسب برای صنایع نفت و گاز و پتروشیمی می باشد که برای لوله های افقی و در زیر سقف استفاده می شوند ، بست ها دارای دو میله آویز می باشند ک در پیرامون آن 4 پیچ و مهره وجود دارد که بسته به سایز لوله در سایزهای M24 * 70 و M26 * 90 می باشند .

در آینده ادامه مقاله را بررسی خواهیم نمود . پایپ کالا ، حس بازاری متفاوت
