شیر فلکه کشویی چیست ؟

شیرآلات در صنعت تاسیسات نقش بسیار مهمی را ایجاد می کنند که هر کدام با توجه به نوع کاربری خود ، وظایف خود را انجام می دهند . یکی از این انواع مختلف شیرآلات ، شیر فلکه کشویی می باشد که از پرکاربردترین شیرآلات مصرفی در سیستم پایپینگ و لوله کشی در پروژه های تاسیساتی و صنعتی می باشد .

وظیفه شیر فلکه کشویی چیست ؟

شیر فلکه کشویی دارای وظیفه قطع و وصل جریان سیالات می باشد و برای عبور و یا عدم عبور شیر کشویی می بایست از شیر کشویی استفاده نمود . شیر فلکه کشویی با نام های شیر دروازه ای و یا شیرآلات ON/OFF نیز شناخته می شوند و به عنوان شیر قطع و وصل نیز شناخته می شوند .

ساختمان شیر فلکه کشویی

شیر فلکه کشویی از اجزای متفاوتی ساخته می شوند که اصلی ترین بخش های شیر کشویی عبارتند از :

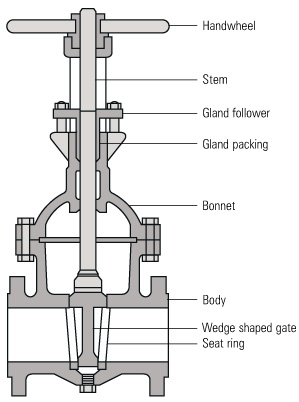

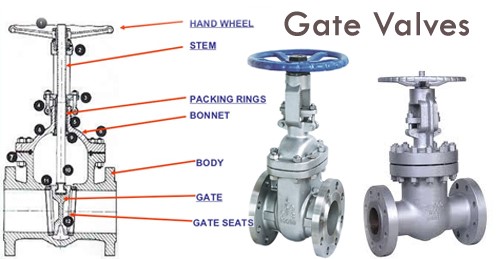

بخش های متفاوت شیر کشویی

1- دستگیره

این بخش از شیر که بالاترین قسمت شیر کشویی می باشد با نام hand wheel نیز شناخته می شود و وظیفه فرستادن دستور جهت باز و بسته کردن شیر را دارد و اپراتور با این قسمت می تواند اقدام به باز و بسته کردن شیر کند .
دستگیره ها دارای انواع مختلفی می باشد که می توان به صورت دستی ، گیربکسی ، برقی پنوماتیکی باشد .

2- ساقه

این بخش از شیر کشویی با نام Stem نیز شناخته می شود و میله ایی می باشد که از یک سمت به دستگیره و از سمت دیگر به دیسک متصل می باشد که وظیفه انتقال فرمان برای باز و بسته شدن از دستگیره به دیسک را دارد .

3- بانت

قسمت فوقانی بدنه شیر کشویی را bonnet گویند که برای تعمیرات بخش های داخلی شیر کشویی ، می توان این قسمت را که به وسیله پیچ ومهره به بدنه اصلی متصل است را باز نمود و برای تعمیرات اقدام نمود .

4- بدنه

قسمت اصلی ظاهری شیر را body نیز می نامند .

5- دیسک

دیسک که با نام disk نیز شناخته می شود ، وظیفه اصلی قطع و وصل سیال را دارد و با حرکت خطی خود به سمت بالا و یا پایین می تواند مانع عبور سیال و یا اینکه اجازه عبور را به سیال بدهد .

6- سیت

این قسمت برای مهار آب بندی مورد استفاده قرار میگرد که با نام seat نیز شناخته می شود که می تواند از جنس های متفاوتی از جمله EPDM و NBR باشد و می تواند از آلیاژ فلز باشد و با توجه به نوع سیال و میزان خوردگی آن انتخاب می شود .
پایپ کالا مقاله ایی تحت عنوان ساختمان شیر فلکه کشویی به صورت کامل به همراه ویدیو آموزشی اقدام به تشریح این قسمت نموده است ، پیشنهاد مطالعه این مقاله می تواند کمک بزرگی جهت آشنایی با نحوه عملکرد و ساختمان شیر دروازه ای باشد .

آلیاژ شیر فلکه کشویی

شیر فلکه کشویی می تواند دارای آلیاژهای متفاتی باشد که با توجه به پروژه و میزان دما و فشار سیال و همچنین نوع سیال و میزان خورندگی آن انتخاب شود ، شیر فلکه کشویی می تواند در آلیاژهای زیر تولید گردد :

- آلیاژ برنجی

از آلیاژ برنج و برنز برای شیرفلکه کشویی در آبرسانی ساختمان ها که دارای فشار و دمای بالایی نمی باشند استفاده می شود . نوع اتصال شیرآلات برنجی و برنزی به صورت رزوه ای بوده و اغلب به صورت توپیچ می باشند .
اغلب شیرآلات کشویی برنجی در سایزهای پایین و عموما تا سایز 4 اینچ استفاده می شوند .

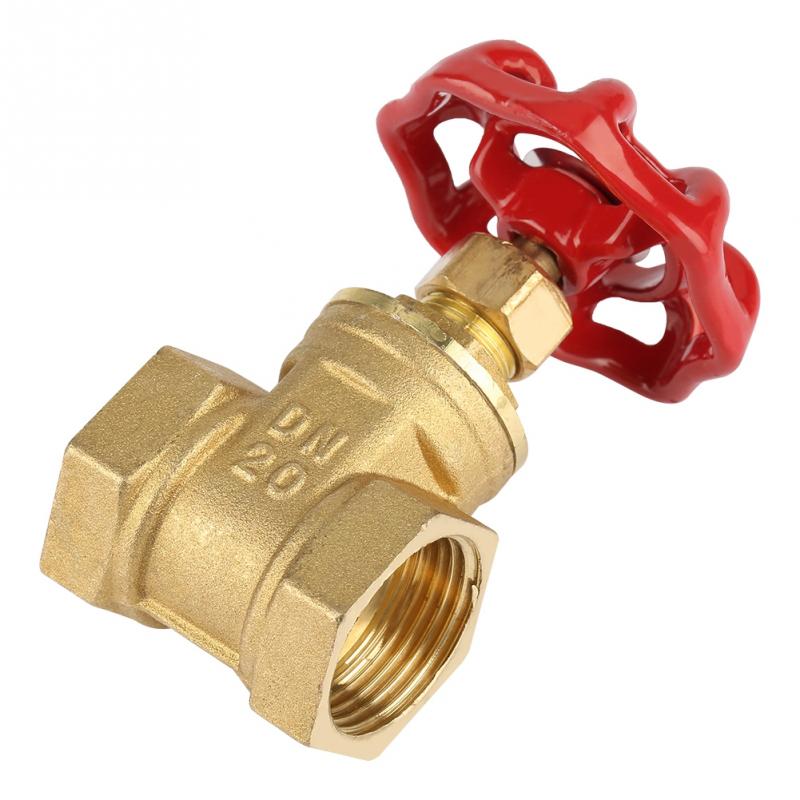

شیر کشویی برنجی



- آلیاژ چدنی

از شیر کشویی چدنی برای سیستم های موتورخانه تاسیسات و بخش یوتیلیتی پروژه های صنعتی استفاده می شود . نوع اتصال شیرآلات چدنی به صورت فلنجدار می باشد که با وجود دو عدد فلنج می توان شیر کشویی را در مسیر لوله کشی قرار داد .
بر خلاف نوع برنجی ، شیر چدنی دارای سایزهای متفاوتی می باشد که اغلب از سایز 2 اینچ الی 16 اینچ موجود می باشد .

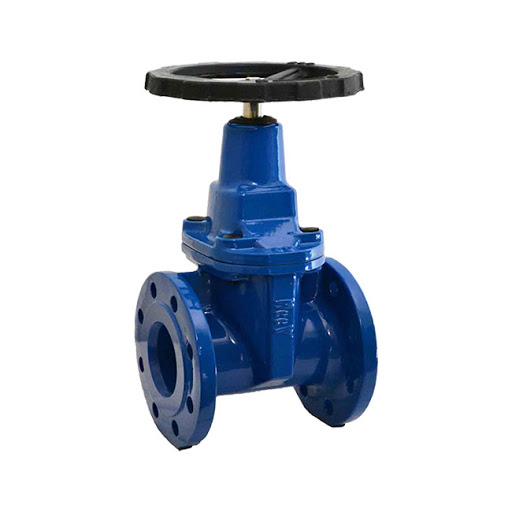

شیر کشویی چدنی

- آلیاژ فولادی

از آلیاژ فولاد اغلب برای پروژه های صنعتی و هنگامی میزان دما و فشار سیال بسیار بالا باشد ، استفاده می شود و از شیرکشویی فولادی می توان برای سیالاتی از قبیل بخار ، نفت و پتروشیمی نیز استفاده نمود .
شیرآلات فولادی به دو صورت ریخته گری با استاندارد ASTM A216 و فورج با استاندارد ASTM A105 تولید می گردند .

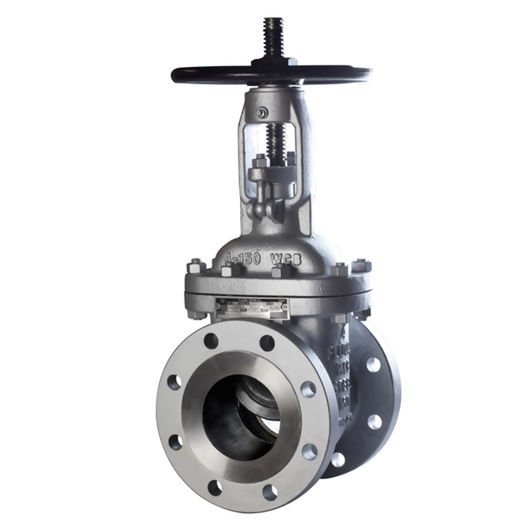

شیر کشویی فولادی



- آلیاژ استنلس استیل

از آلیاژ استنلس استیل برای پروژه هایی استفاده می شود که میزان خوردگی موضعی بالایی داشته باشند و یا اینکه برای پروژه هایی نظیر داروسازی ، صنایع غذایی و مواد بهداشتی استفاده می شوند .
آلیاژ استنلس استیل در دو گرید رایج 304 و 316 موجود می باشد که دارای تفاوت هایی از نظر میزان مقاومت در برابر خوردگی می باشد .

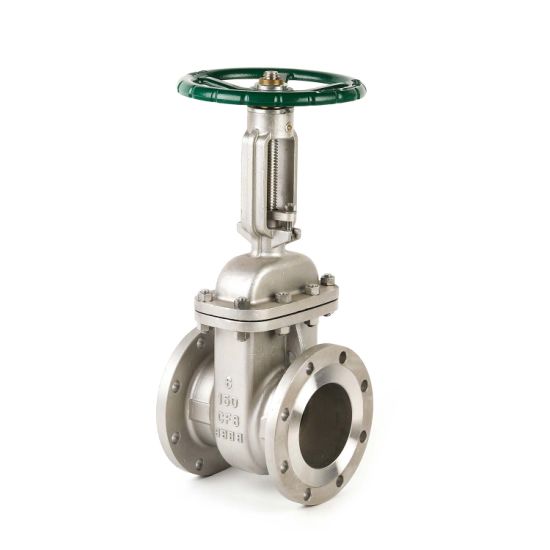

شیر کشویی استیل

در این مقاله تماما در مورد شیر فلکه چدنی در برندهای متفاوت و مقایسه میان شیرهای فلکه در برندهای متفاوت خواهیم پرداخت . تفاوت میان زبانه لاستیکی و زبانه فلزی چیست ؟ منظور از شیر فلکه کشویی F4 و F5 چیست ؟
پس تا انتهای مقاله همراه ما بمانید تا جذابترین قسمت تحلیل شیرهای دروازه ایی را آغاز کنیم .

برندهای موجود شیر فلکه کشویی چدنی

1- شیر فکله کشویی برند وگ ایران بی همتا
2- شیرآلات برند میراب
3- شیر دروازه ایی برند فاراب

هرکدام از برندهای مذکور دارای شیر فلکه کشویی های چدنی متنوعی می باشند که در ادامه به بررسی هر یک از آن ها خواهیم پرداخت و تفاوت ای میان آن ها را بررسی خواهیم کرد .

فشار کاری شیر فلکه کشویی چدنی

شیرفلکه های کشویی چدنی موجود در بازار ایران در برند های مذکور عموما و به صورت رایج در دو فشار 10 اتمسفر و 16 اتمسفر تولید می شوند . تفوات این دو نوع از شیر دروازه ای در تحمل فشار آن ها می باشد و همچنین در سایزهای بالاتر جای سوراخ های روی فلنج آن ها نیز متفاوت می باشد .

جنس زبانه شیرفلکه کشویی چدنی

زبانه به معنای قسمتی از شیر می باشد که باعث عبور و یا عدم عبور سیال می باشد و این قسمت به صورت مستقیم با سیال در ارتباط می باشد و از این رو با توجه به نوع سیال و میزان خورندگی آن بسیار مهم می باشد که از چه آلیاژی از زبانه استفاده شود .
اگر سیال جاری ، آب باشد می توان به راحتی از زبانه های مرسوم مانند زبانه لاستیکی و یا زبانه فلزی استفاده نمود اما در صورتی که سیال بسیار خورنده باشد می بایست از زبانه های استیل استفاده نمود .

تفاوت میان شیر کشویی با زبانه فلزی و زبانه لاستیکی چیست ؟

زبانه فلزی برای مواقعی که دمای سیال بالا باشد و میزان رسوب گذاری اندکی داشته باشد مورد استفاده قرار می گیرد اما شیر فلکه زبانه لاستیک برای آب در دمای معمولی مورد استفاده قرار میگیرد .

از شیر فلکه زبانه لاستیکی برای مواقعی که میزان رسوب گذاری سیال بالا باشد می توان استفاده نمود زیرا در صورت عدم استفاده از زبانه لاستیکی می تواند در طولانی مدت موجب خوردگی و نشتی از محل زبانه شیر شود .

شیر کشویی وگ ایران بی همتا

شرکت وگ ایران بی همتا به صورت رایج اقدام به تولید شیر کشویی در زبانه های لاستیکی و فلزی می کند که رنج فشار کاری آن ها به صورت زیر می باشد :
شیر زبانه لاستیکی در فشار 16 بار
شیر زبانه فلزی در فشار های 10 بار و 16 بار

شیر کشویی میراب

تولیدی های رایج شرکت میراب نیز در انواع زبانه های فلزی و لاستیکی می باشد که در فشار های 10 بار و 16 بار اقدام به تولید آن ها می کند ، شیرهای زبانه فلزی شرکت میراب می تواند دارای آلیاژ بدنه فولاد ریخته گری باشند .

شیر کشویی فاراب

شرکت فاراب دارای انواع مختلفی از شیر فلکه کشویی می باشد که از نظر زبانه و رینگ و همچنین از نظر ابعاد بسیار متفاوت می باشند ، نخست از نظر نوع زبانه و رینگ مورد بررسی قرار خواهیم داد و سپس با واژه هایی از قبیل شیرهای کشویی F4 و F5 آشنا خواهیم شد .

انواع زبانه شیر فلکه کشویی فاراب

شرکت فاراب اقدام به تولید شیر فلکه کشویی در انواع زبانه های زیر نموده است :
- زبانه اورینگی
- زبانه گرافیکی
- زبانه لاستیکی
- زبانه برنزی
- زبانه استیل

ابعاد و اندازه شیر کشویی

شرکت فاراب اقدام به تولید شیر فلکه کشویی در دو نوع F4 و F5 نموده است که تفاوت آن ها ابعاد و اندازه شیر می باشد که مختص در مورد طول پشت تا پشت فلنج های شیر می باشد .
در حالت شیر فلکه کشویی F5 که با نام شیر کشویی بال پهن شناخته می شوند طول شیر بیشتر می باشد .
پایپ کالا به عنوان نماینده رسمی شرکت های میراب و وگ ایران بی همتا و همچنین به عنوان عاملیت فروش شرکت فاراب ، تامین کننده تمامی محصولات شرکت های مذکور می باشد .

پایپ کالا ، حس بازاری متفاوت
