سلونوئید ولو چیست ؟

در این مقاله می خواهیم با یکی از شیرآلات صنعتی جدید آشنا شویم ، این شیر را با نام سلونوئید ولو ( solenoid valve ) می شناسند .
سلونوئید چگونه کار می کند و برای چه مواردی کاربرد دارد ؟ این سوالات در این مقاله توضیح خواهد داده شده پس تا انتهای این مقاله همراه پایپ کالا باشید تا سفری لذت بخش را تجربه کنیم .

توضیح اولیه و مختصر از سلونوئید ولو

سلونوئید ولو ، از جمله شیرآلات الکتریکی می باشد که به صورت اتوماتیک عمل می کند و برای این منظور مورد استفاده قرار می گیرد که نیازی به اپراتور و یا مهندسی برای هدایت آن نباشد . سلونوئید ولو را می توان در دسته شیرآلات خود عملگر نیز قرار داد و می توان از عملکرد اتوماتیک این شیرآلات استفاده نمود .
این دسته از شیرآلات سلونوئیدی با تبدیل انرژی برقی ( الکترونیکی ) به انرژی مکانیکی کار میکنند و می توان از انرژی برقی برای باز و بسته کردن شیرآلات استفاده نمود .
عملکرد شیر سلونوئید به صورتی می باشد که درون این شیرآلات یک سیم پیچ برقی می باشد که وظیفه باز و بسته شدن به دریچه را صادر می نماید و در صورتی که شیر در حالت بسته کامل قرار داشته باشد با ارسال سیگنال به قسمت فرمان شیر ، دریچه شیر به صورت کاملا باز می شود .

قسمت های مختلف شیر سلونوئید ولو

به صورت کلی شیرهای سلونوئید ولو به سه صورت کار میکند و به سه بخش کلی دسته بندی می شوند :

1- Direct acting

عملکرد مستقیم ، در این نوع شیر سلونوئید نیاز به فشار دیفرانسیل ندارد تا در حالت استراحت باقی بماند . شیرهای سلونوئید از نوع عملکرد مستقیم اجازه عبور یک بار سیگنال برق را می دهد ، این دریچه ها بسیار مقاوم می باشند و از این نوع می توان برای ایمنی خطوط پایپینگ استفاده نمود .
از این نوع شیر سلونوئید می توان برای مخازن نیز استفاده کرد زیرا در برخی حالات فشار خروجی مخازن کاهش می یابد اما نیاز به باز بودن شیر خواهیم داشت .

2- In-direct acting

عملکرد غیر مستقیم ، این نوع از شیر سلو نوئید بر خلاف نوع قبلی برای عملکرد نیاز به یک دیفرانسیل فشار دارد تا بتواند در حالت استراحت خود باقی بماند و بهترین عملکرد را داشته باشد .

3- Forced-lift piston

پیستون اجباری ، در مواقعی که فشار سیستم بسیار بالا باشد می بایست از نوع پیستون اجباری این شیرآلات استفاده نمود . منظور از فشار بالا ، فشار 40 بار ( اتمسفر ) می باشد که در این صورت و برای عدم آسیب رسیدن به شیر می بایست از این نوع شیر استفاده نمود .

موارد مصرف شیر برقی سلونوئید چیست ؟

برای استفاده از شیرهای سلونوئید نباید ویسکوزیته و چسبناکی سیالات بسیار بالا باشد . شیرهای قطع و وصل ( ON/OFF ) از معروف ترین و محبوبت ترین شیرآلات سلونوئید می باشد که می تواند فضای کمتری را نسبت به شیرآلات مشابه برای این کاربرد ، اشغال کند .
عملکرد فوق العاده بالای این شیرآلات سبب شده است که در صورتی که باز و بسته شدن سریع شیر از اهداف پروژه باشد می بایست از این شیرآلات برقی استفاده کنیم .

از دیگر کاربردهای فوق العاده شیرآلات برقی سلونوئید می توان به تنظیم برخی از المان های سیالات از جمله فشار و دبی اشاره نمود . با استفاده از برنامه نویسی و ارسال سیگنال های متناوب و پیش بینی شده می توان شیرآلات را در مقادیر پیش بینی شده برای باز شدن قرار داد که در این صورت می توان مقدار فشار و دبی جریان سیال را تنظیم نمود .

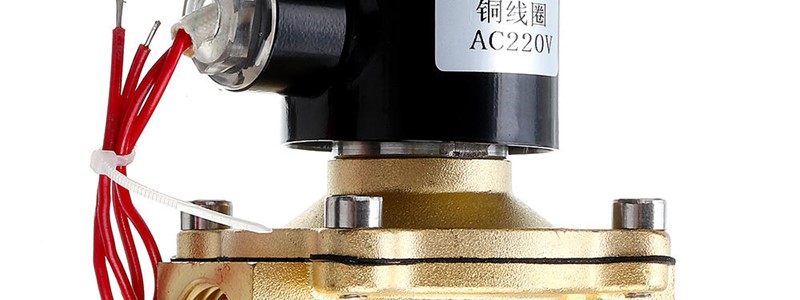

شیر برقی دوراهه



با نصب فشار سنج و یا دبی سنج در خروجی شیر می توان مقدار دبی و همچنین فشار خروجی را اندازه گیری نمود .
کنترل شیرهای سلونوئید به وسیله PLC ها امکان پذیر بوده و با استفاده از برنامه نویسی می توان آن ها را کنترل نمود .
آلیاژهای متفاوتی از شیر سلونوئید موجود می باشد که با توجه به نوع پروژه و مدل سیالات و همچنین دما و فشار آن ها انتخاب می شود که می تواند شامل موارد زیر باشد :

1- جنس بدنه شامل برنج ، چدن ، فولاد و استنلس استیل باشد .
2- جنس رینگ می تواند به صورت NBR و در حالت های که خورندگی سیال بالا باشد از آلیاژ EPDM و PTFE استفاده نمود .

قسمت های مختلف شیر برقی

شیر برقی چیست



1- Valve body

این قسمت بدنه اصلی شیر سلونوئید می باشد .

2- Inlet port

این قسمت مجرای ورودی شیر سلونوئید می باشد .

3- Outlet port

این قسمت مجرای خروجی شیر سلونوئید می باشد .

4- Coil solenoid
5- Coil windings
6- Lied wires
7- Plunger
8- Spring
9- Orifice

انواع شیر سلونوئید

شیرهای سلونوئید با توجه به نوع ورودی و خروجی به چند مدل مختلف تقسیم می شوند که شامل دسته بندی های زیر می باشد :

1- شیر برقی دو راهه

این دسته از شیرآلات ، از شیر های معمولی می باشند که یک مجرای ورودی و یک مجرای خروجی دارد که سیال از طرفی وارد شیر شده و از سمت دیگر آن خارج می شود .

2- شیر برقی سه راهه

شیر برقی سه راهه برای مواقعی استفاده می شود که نیاز باشد جهت جریان سیال در برخی مواقع تغییر کند ، زاویه میان ورودی و خروجی شیر برقی سه راهه به صورت 90 درجه می باشد و سیال از مجرا وارد شده و می تواند از دو مجرا خارج شود و می بایست این به این موضوع توجه نمود که به صورت همزمان از دو پورت خارج نشده و می بایست با توجه به کاربرد از هر کدام از مجراها خارج شود .

این دسته از شیرآلات برای مواقعی مورد استفاده می باشد که نیاز می باشد سیالات به صورت متناوب در دو مسیر انتقال یابند که با توجه به عملگر برقی این شیرآلات می توان از اتاق فرمان نسبت به تغییر جهت جریان سیال اقدام نمود .

3- شیر برقی چهار راهه

شیر برقی چهار راهه همانند شیر برقی سه راهه می باشد که با این تفاوت که بجای دو خروجی دارای سه خروجی می باشد .

مزیت های استفاده از شیرهای سلونوئیدی

یکی از بزرگترین و مهمترین کاربردهای شیرهای سلونوئیدی قطع و وصل سریع جریان می باشد و علت آن استفاده از نیروی محرکه الکتریکی می باشد .
همچنین از دیگر مزیت های این شیرالات مصرف پایین برق می باشد و از لحاظ اقتصادی بسیار مقرون به صرفه می باشد .
طراحی یکپارچه شیرهای سلونوئیدی از دیگر مزیت های این شیرآلات می باشد .
سرویس دهی طولانی مدت این شیرآلات و عدم نیاز به تعمیر و نگهداری بالا از مزیت های مهم شیرآلات برقی می باشد .

نکاتی در مورد شیرهای برقی

با توجه به دسترسی راحت به داخل بدنه شیر می توان به راحتی نسبت به تعمیر این شیرآلات اقدام نمود .
با توجه به احتمال قطعی برق در منطقه کارکردی شیرآلات ، اهرم دستی این شیرآلات نیز موجود می باشد تا در هنگامی که برق مجموعه قطع باشد بتوان نسبت به باز و بسته کردن شیرآلات نیز اقدام نمود .

خرید سلونوئید ولو

پایپ کالا همواره مشاور خرید برای پروژه های صنعتی و ساختمانی می باشد ، در همین راستا می توانید برای پروژه های صنعتی و حساس خود که نیاز به سلونوئید ولو باشد با مشاوران پایپ کالا مشورت کرده و برای خرید نیز اقدام فرمایید .
