سیستم آب آتش نشانی

هر پروژه صنعتی و یا پروژه تاسیساتی توسط یک سیستم آب آتش نشانی حفاظت می شود ، این سیستم آب را برای هر قسمت از تجهیزات توسط هیدرانت (Hydrants) ( مجموعه شیر آتش نشانی ) ، Monitor و یا سیستم پاشش فورانی (Deluge Spray System) فراهم می کند . سیستم آتش نشانی برای ساختمان ها متفاوت می باشد که با مطالعه مقاله " سیستم آتش نشانی تر "به نوع آن پی خواهید برد .
هر واحد فرایندی دارای یک سیستم بسته لوله کشی زیر زمینی مختص به خود است . برای حفاظت از خرابی سیستم به دلیل تعمیرات در هر قسمت از سیستم ، شیرهای کافی تعبیه شده است .
اگرچه هر جز از تجهیزات باید توسط یک هیدرانت یا مانیتور حفاظت شود ولی مشخصات کارفرما اغلب از میزان فراتر رفته و معمولا دو منبع آتشنشانی رابرای هر تکه از تجهیزات در نظر میگیرد .
تجهیزات اصلی اطفای حریق شامل مجموعه شیر آشنشانی ، مانیتورهای سطح زمین و ارتفاعات ، شیلنگ آب و سیستم پاشش فراوانی می باشد . همه هیدرانت و مانیتور و شیر های قطع کننده آنها باید حداقل در فاصله 15 متری از وحل وقوع آتش قرار گرفته باشند.

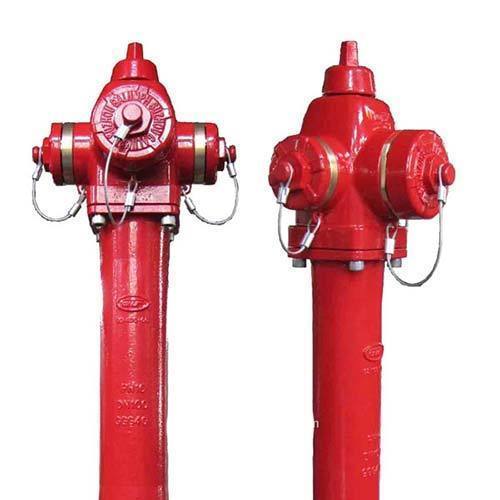

هیدرانت آتش نشانی

اگرچه اندازه هیدرانت بالای زمین استاندارد است ولی اندازه آن در زیر زمین متفاوت می باشد و بستگی به نزدیکی به ترافیک وسایل نقلیه و پتانسیل آن مکان برای یخ زدن دارد . در آب و هواهای سرد مرکز ورودی هیدرانت تا سطح زمین نباید بالای خط انجماد ( پایین ترین نقطه زیر زمین که در آنجا آب یخ می زند ) باشد .
تخلیه مناسب محفظه هیدرانت بعد از بسته شدن برای جلوگیری از انجماد در آب و هوای سرد ضروری است . تخلیه هیدرانت با استفاده از سنگ و خاک فشرده شده در اطراف پایه تا بالای فلنج تحتانی محفظه آن فراهم می شود .
مقدار سنگ و خاک فشرده به طبیعت خاک آن بستگی دارد مثلا خاک شنی به خاطر سست بودن آن نیاز به بستر تخلیه کوچکتری نسبت به خاک رس که آب را دیرتر جذب می کند ،دارد. قبل از آماده کردن این جزئیات با مهندس ساختمان پروژه باید مشورت شده باشد .
اگر شرایط خاک اطراف هیدرانت به گونه ای باشد که مانع تخلیه اطراف آن شود ، تخلیه باید در نزدیکترین راه آب یا گودال تخلیه صورت پذیرد .

جزییات نصب هیدرانت و مانیتور آتش نشانی

1- محافظت از کلاهک و بدنه شیر توسط یک وسیله که در واقع تکه ای از لوله است و روی شیر قرار میگیرد صورت می گیرد که تقریبا تا 230 میلی متر بالای سطح زمین ادامه دارد .

2- نازل پمپ کننده آب هر موقع که لازم باشد در مسیر دسترسی ماشین آتشنشانی قرار گیرد .

3- اگر هیدارنت در معرض آسیب باشد دو گارد محافظت برای حفاظت از آن قرار داده شود .

4- یک پوشش و لفاف دور قسمت زیر خاک رفته هیدرانت قرار میگیرد .

مانیتور آتش نشانی

نوع متداول هیدارنت با ورودی 6 اینچ و دو اتصال شیلنگ 2.1/2 اینچ در صورت عدم تعیین کارفرما استفاده می شود . مکان هیدرانت باید طوری باشد که در حین آتش سوزی اجازه دسترسی سریع و آسان به آن را بدهد و بیشتر از جایی که ممکن است نیاز به پمپ کننده شود فاصله نداشته باشد .
در مکان های دور یک کارخانه صنعتی ( مانند مخازن ذخیره و یا بارگیری کامیون ها ) هیدارنت هر 300 فوت یا 90.5 متر قرار داده می شوند .

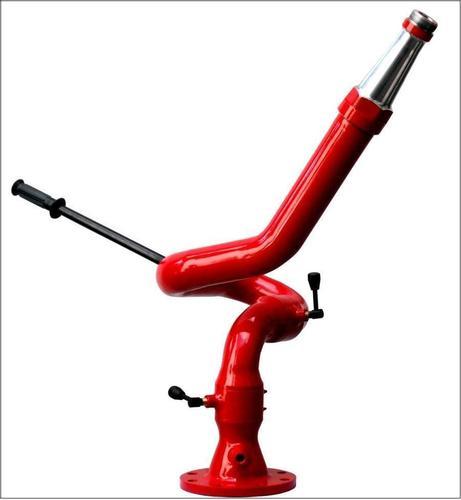

Fire Monitor برای هدایت جریان آب بر روی قطعات تجهیزات که در حال سوختن می باشد استفاده می شود قبل از اینکه مانیتور انتخاب و قرار داده شوند چندین عامل باید در نظر گرفته شود . Fire Monitors دستی هستند و یک رنج 360 درجه کامل دارند و هر حالت دلخواه قابل قفل شدن هستند .
آنها ممکن است تا 120 میلی متری سطح زمین قرار بگیرند و تا ارتفاع 30 متر یا بیشتر بالا روند یا اینکه بر روی یک هیدرانت نصب شوند .
نحوه اسپری Fire Monitor بستگی به فشار آب و دبی جریان دارد .
برای تعیین برد موثر Fire Monitor می بایست جدول برد پرتابی را از فروشنده تهیه فرمایید .
روش محافظت و تکیه گاه نصب این نوع با مشورت مهندس ساختمان انجام می شود .
نوع مرتفع مانیتورها (Elevated monitor) زمانی استفاده می شود که مانیتورهای سطح زمین به دلیل وجود موانعی نظیر سازه های بزرگ نمی توانند آب را به خوبی روی تمام قطعات تجهیزات هدایت کنند . گرچه می توان نازل را تا ارتفاع 30 متری سطح زمین نصب کرد ، باید قبل از نهایی کردن طراحی با فروشنده نیز مشورت شود .

سیستم اسپری و پاشش فورانی (Deluge and Spray System)

این سیستم ها معمولا در مواقعی استفاده می شوند که تجهیزات پروسس برای مانیتور قابل دسترسی نباشند و یا مقدار بیشتری آب برای محافظت از آتش نیاز باشد .
مخزن ذخیره سازی توسط یک حلقه که دورتادور مخزن کشیده شده است و ورودی آن با نازل های اسپری با فاصله یکسان جهت پوشش مناسب قرار دارند ، حفاظت می شود .
دو نوع آرایش مخزن کروی وجود دارد که یکی 2 اتصال با انتهای باز دارد که کره ها را در هنگام وقوع آتش در آب غرق می کند و دیگری دارای یک حلقه اصلی افقی 360 درجه و هدایت گرمای عمودی که در فاصله 150 میلی متر از روی پوسته کره ها قرار داده شده اند و فاصله آنها از یکدیگر یکسان است ، می باشد .این نوع سیستم اطفای حریق معمولا به شرکت های متخصص در این زمینه واگذار می گردد .

چیدمان سیستم آب آتشنشانی

این چیدمان در یک واحد فرآیندی معمولا به ترتیب زیر انجام می شود :

- یک کپی قابل تکثیر از Plot Plan برای آماده کردن نخستین آرایش آماده کنیم .

- یک حلقه کامل به دور واحد کشیده شده همراه با یک خط که در طول جاده کناره رسم می گردد.

- برای آماده کردن یک حاشیه امنیتی در سیستم آب آتشنشانی ، تامین آب از انتهای مخالف واحد انجام شده و به تعداد کافی شیرقطع و وصل جریان تعبیه شده است به طوریکه در صورت وقوع هر گسیختگی در حلقه جریان ، امکان اطفا حریق برای کل سیستم تامین گردد . تعداد این شیرها متغیر بوده و باید توسط کارفرما تصویب کرد.

- میزان پوشش موثر آب آتشنشانی از اطلاعات فروشنده استخراج می گردد.

- اگر یک حوزه بر حداکثر میزان موثر تنظیم شده باشد ، مانیتور اول به گونه ای قرار میگیرد که تمام محوطه قابل دسترسی خود را پوشش دهد .

- مانیتور دوم در قسمت شرق مانیتور اول برای پوشش تجهیزاتی است که توسط مانیتور اول پوشش داده نمی شود و مانیتور سوم برای پوشش تجهیزاتی است که توسط مانیتور دوم پوشش داده نمی شود .

- مانیتور 4E یک مانیتور مرتفع است که برای AirCooler بالای Pipe Rack و برج فرآیندی بزرگ یا کوره ها استفاده می شود .

- مانیتور پنجم و هفتم پوشش کامل برای تجهیزات باقی مانده روی نیمه شمالی نقشه را دارند.

- مانیتور 8E و 6E مرتفع هستند و می توانند AirCooler روی Pipe Rack و همچنین خود Pipe Rack را پوشش دهند.

اگرچه هر پروژه باید قوانین و مقررات محلی آتش نشانی مطابقت داشته باشد ولی برداشت کارفرما از این قوانین می تواند سیستمهای متفاوت بسیاری را برای چیدمان سیستم آتشنشانی ایجاد کند . مذاکرات اولیه با کارفرما قبل از تهیه چیدمان کامل سیستم تاکید می گردد.
