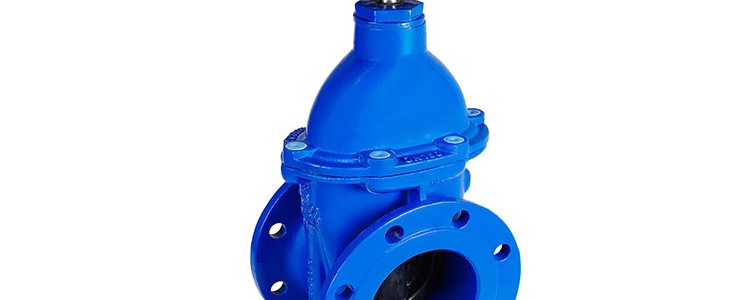

شیر کشویی زبانه لاستیکی میراب

شیرهای کشویی وظیفه قطع و وصل جریان سیال را به عهده دارند و در اصطلاح به شیرآلات on/off معروف می باشند. این دسته از شیرآلات دارای یک دیسک می باشند که به میله ای عمودی در مرکز شیر متصل بوده و به واسطه دستگیره بالای شیر جابجا می شود . توصیه می شود از شیرآلات کشویی برای تنظیم جریان استفاده نکنید، زیرا در صورت استفاده از شیر کشویی در حالت نیمه باز برای تنظیم جریان عبوری در شیر دچار پدیده تلاطم شده و باعث ایجاد خوردگی در دیسک شیر می شود .

مشخصات شیر کشویی زبانه لاستیکی میراب

فشار تحملی شیر کشویی میراب: شیرکشویی زبانه لاستیکی در دو فشار 10 بار و 16 بار تولید می شود .
سایزهای تولید ی: DN 50-DN 400
شرکت میراب اقدام به تولید شیرکشویی زبانه لاستیکی از سایز 2 اینچ الی 16 اینچ کرده است .
طراحی شیر مطابق با استاندارد: DIN 3352 – Part 4
ابعاد فلنج ها مطابق با استاندارد: (DIN EN 1092 – 2 (DIN 2501
فلنج تا فلنج شیر مطابق با استاندارد: (DIN EN 558-1 series 14/15 (DIN 3202 – F4 & F5

هر شیرفلکه کشویی زبانه لاستیکی میراب به دو عدد فلنج جوشی نیاز دارد تا ادامه روند لوله کشی انجام شود .باید دقت شود که فلنج جوشی متناسب با فشار کاری شیر کشویی انتخاب شود به عنوان مثال برای شیر کشویی 16 بار می بایست از فلنج جوشی 16 بار استفاده کرد که علت این اقدام تطابق سوراخ کاری فلنج جوشی با فلنج شیر کشویی میرا ب می باشد .
توجه: سایز 8 اینچ از شیرآلات کشویی میراب به دو صورت می باشد:

  1. شیر کشویی میراب 8 اینچ در فشار 10 بار دارای فلنج 8 سوراخ می باشد : بدین معنی که فلنج های شیر کشویی دارای 8 سوراخ می باشد و فلنج جوشی متناسب با آن می بایست دارای 8 سوراخ باشد تا در بستن پیچ و مهره به مشکل نخورد.
  2. شیر کشویی میراب 8 اینچ در فشار 16 بار دارای فلنج 12 سوراخ می باشد : بدین معنی که فلنج های شیر کشویی دارای 12 سوراخ می باشد و فلنج جوشی متناسب با آن می بایست 12 سوراخ باشد تا در بستن پیچ و مهره به مشکل نخورد.

تفاوت ذکر شده تنها در سایز 8 اینچ ( DN 200 ) می باشد.

مشخصات شیر کشویی زبانه لاستیکی میراب

استفاده از زبانه لاستیکی با هسته چدنی جهت آببندی بهتر، بدنه و کلاهک از چدن داکتیلEN-GJS-400-15 & EN-GJS-500-7، مهره ماردون از برنج مخصوص، تا سایز DN150 فلنج ها در فشار 10bar و 16bar دارای ابعاد و سوراخکاری یکسانی می باشند .
پوشش رنگ:
کلیه قطعات چدنی توسط رنگ اپوکسی پودری آبی (RAL 5005 یا RAK 5015)  بروش الکترواستاتیکی پوشش داده می شوند .
گستره کاربرد:
مورد استفاده برای سیالاتی چون آب خام، آب آشامیدنی، فاضلاب، روغن، هوای فشرده و همچنین تمام گازهای خنثی تا دمای 110 درجه سانتی گراد که مطابق گواهینامه DVGW-G260 می باشد .

در ضمن برای استفاده این نوع شیرها تا دمای سیال 110 درجه سانتی گراد به صورت اخذ سفارش خاص و با پوشش رنگ مناسب برای این درجه حرارت قابل تامین می باشد.

تست فشار طبق استاندارد DIN EN 12266-1

تست فشار با آب (bar)

فشار اسمی (bar)

تست استحکام بدنه

تست آببندی

17

11

10

25

18

16



ضریب افت فشار در شیرهای کشویی زبانه لاستیکی میراب در حالتی که شیر کاملا باز است:

300

250

200

150

125

100

80

65

50

DN

0.09

0.1

0.12

0.13

0.15

0.17

0.18

0.185

0.19

K



طراحی شیر کشویی زبانه لاستیکی میراب

در صورت چرخش ماردون در جهت گردش عقربه های ساعت، شیر کشویی بسته می شود و در جهت مخالف گردش عقربه های ساعت باز می شود .
بعلت استفاده از زبانه لاستیکی، با اعمال حداقل گشتاور یک آببندی کامل ایجاد می گردد .

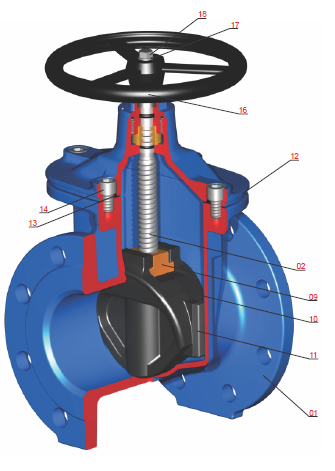

مشخصات قطعات شیر کشویی زبانه لاستیکی میراب

شیر کشویی چدنی شرکت میراب

شیر کشویی چدنی شرکت میراب

شماره

قطعه



نام قطعه



جنس قطعه



1



2

01

بدنه

*EN 1563/EN/GJS-400-15





02

ماردون

DIN EN 10088-3/1.4021



03

اورینگ

NBR (EPDM on Request)

04

بوش دوتکه

Brass





05

مهره شش گوش

*EN 1563/EN/GJS-400-15





06

گردگیر

EPDM (NBR on Request)

07

اورینگ

NBR (EPDM on Request)

08

اورینگ

NBR (EPDM on Request)

09

مهره ماردون

DIN EN 12163/2.0540



10

زبانه چدنی با روکش لاستیکی

EN 1563/EN-GJS-400-15-EPDM(NBR on Request)

11

راهنمای زبانه

POM



12

کلاهک

*EN 1563/EN/GJS-400-15





13

واشر آببندی

EPDM (NBR on Request)

14

پیچ آلن

DIN ISO 898-1 Property Class 8.8,Zinc Plated





15

پین کلاهک

1.2210

16

فلکه

EN 1563/EN-GJS-400-15





17

واشر تخت

DIN ISO 898-2 Property Class 8,Zinc Plated





18

پیچ سر شش گوش

DIN ISO 898-1 Property Class 8.8,Zinc Plated





(1) قطعات یدکی پیشنهادی.
(2) قطعات مستهلک شونده.
* مطابق سفارش با جنس EN-GJS-500-7 نیز ارائه می گردد .

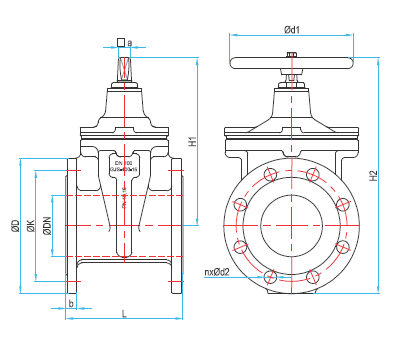

ابعاد و وزن شیر کشویی (F4)

ابعاد و وزن شیر کشویی (F4)

.(DIN EN 1092-2 (DIN 2501

:(DIN EN 558-1 series 14 (DIN 3202 F4

Weight

Kg

d1

mm

a

mm

H2

mm

H1

mm

.b

mm

.d2

mm

.n

.K

mm

.D

mm

:L

mm

PN

bar

DN

mm

9

180

11

263

176

19

19

4

125

165

150

10/16

50

12

200

11

297

200

19

19

4

145

185

170

10/16

65

15

200

14

340

237

19

19

8

160

200

180

10/16

80

19

240

14

383

270

19

19

8

180

220

190

10/16

100

26

240

14

434

306

19

19

8

210

250

200

10/16

125

36

360

17

511

365

19

23

8

240

285

210

10/16

150



57



360



19



625



450



20



23

8



295



340



230

10



200

12

16

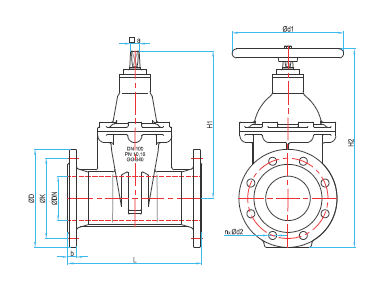

ابعاد و وزن شیر کشوی(F4)

ابعاد و وزن شیر کشوی(F4)

.(DIN EN 1092-2 (DIN 2501
:(DIN EN 558-1 series 14 (DIN 3202 F4

Weight

Kg

d1

mm

a

mm

H2

mm

H1

mm

.b

mm

.d2

mm

.n

.K

mm

.D

mm

:L

mm

PN

bar

DN

mm



108



500



27



859



651



22

23



12

350



400





250

10



250

28

355

16



156



500

27



956



723



24.5

23



12

400

455



270

10



300

28

410

16



223



600



27



1073



815

24.5

23



16

460

505



290



10



350

26.5

28

470

520

16



275



500



27



1180



893

24.5

28



16

515

565



310

10



400

28

31

525

580

6

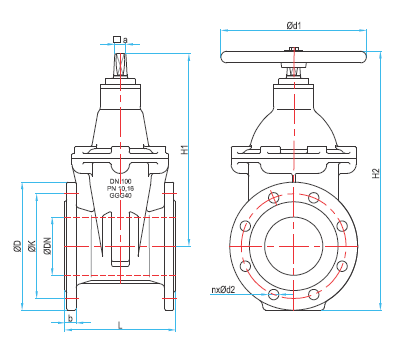

ابعاد و وزن شیر کشویی (F5)

ابعاد و وزن شیر کشویی (F5)

.(DIN EN 1092-2 (DIN 2501
:(DIN EN 558-1 series 14 (DIN 3202 F4

Weight

Kg

d1

mm

a

mm

H2

mm

H1

mm

.b

mm

.d2

mm

.n

.K

mm

.D

mm

:L

mm

PN

bar

DN

mm

13

200

14

316

230

19

19

4

125

165

250

10/16

50

17

200

17

364

267

19

19

4

145

185

270

10/16

65

19

200

17

393

290

19

19

8

160

200

280

10/16

80

24

250

19

443

330

19

19

8

180

220

300

10/16

100

35

250

19

513

385

19

19

8

210

250

325

10/16

125

43

250

19

563

418

19

23

8

240

285

350

10/16

150



70



360



24



696



522



20



23

8



295



340



400

10



200

12

16



125



500



27

859



651



22

23



12

350



400



450

10



250

28

355

16



170



500



27



956



723



24.5

23



12

400



455



500

10



300

28

410

16

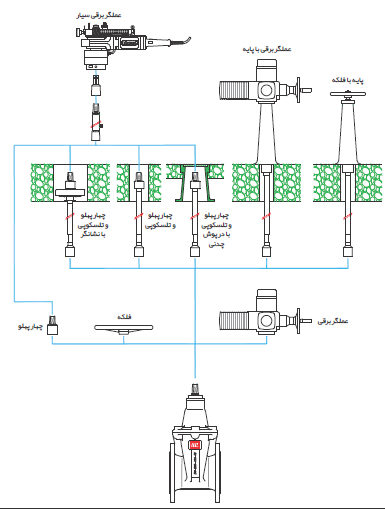

انواع محرک شیر کشویی

انواع محرک شیر کشویی



شیرهای کشویی مخصوص لوله هایی پلی اتیلن با حلقه نگهدارنده

شیرهای کشویی مخصوص لوله¬هایی پلی اتیلن با حلقه نگهدارنده

شیرهای کشویی مخصوص لوله های پلی اتیلن

شیرهای کشویی مخصوص لوله¬های پلی اتیلن

شیرهای کشویی مخصوص لوله های چدنی

شیرهای کشویی مخصوص لوله های چدنی

سایر محصولات شرکت میراب

خانواده شیرهای پروانه ای: پروانه ای فلنج دار، پروانه ای بدون فلنج، پروانه ای با عملگر هیدرولیک وزنه ای، پروانه ای بدنه باریک بدون فلنج با پروانه خارج از مرکز
خانواده شیرهای کشویی: کشویی زبانه لاستیکی، کشویی زبانه فلزی، چاقویی، کشویی تیغه ای
خانوداه شیرهای یکطرفه: یکطرفه وزنه ای، یکطرفه لولایی، یکطرفه سوپاپی فنردار، یکطرفه نازل دار، یکطرفه سوپاپ مکش، دریچه تخلیه.
خانواده شیرهای هوا: هوای دو محفظه دو روزنه، هوای تک محفظه دو روزنه، هوای فاضلابی، هوای اهرم دار، خلاء شکن
خانواده شیرهای کنترلی: کنترل اتوماتیک دیافراگمی ، گلوب ، سوزنی ، شیر تخلیه مخروط ثابت ، هالوجت ، غلافی
خانواده شیرهای آتش نشانی: آتش نشانی ایستاده ،آتش نشانی دفنی
خانواده صافی ها: صافی Y، صافی سبدی، صافی Tee، صافی یکسر فلنج
خانواده اتصالات: اتصالات قابل پیاده کردن F2 ، F1 ، انواع فلنج های تخت و لبه دار
تامین انواع عملگر: برقی، هیدرولیک، پنوماتیک، سیار
