عایق کاری لوله های آب

انرژی ، منبعی بسیار ارزشمندی می باشد که برای بدست آوردن آن می بایست هزینه های زیادی انجام داد . بنا بر اصل پایستاری که می گوید " انرژی نه به وجود می آید و نه از بین می رود بلکه از حالتی به حالت دیگر تغییر می کند " . از این گفته میتوان متوجه شد که انرژی همواره میل به تغییر حالت دارد و می بایست تا زمانی که به آن احتیاج داریم نگهدارش باشیم . هزینه جایگزین کردن انرژی بسیار بالا می باشد .

حرارت نوعی از انرژی می باشد

یکی از انواع انرژی مربوط به حرارت می شود ، حرارت به شدت میل به حرکت دارد و در صورت وجود اختلاف دما میان دو محیط جابجا می شود و از محیطی به محیط دیگر حرکت می کند . هرچقدر میزان اختلاف دما بین دو محیط بیشتر باشد انتقال حرارت به میزان گسترده تری انجام می شود ،حال می بایست با انجام اقداماتی میزان هدر رفت حرارت را کاهش داد .

حرارت و گرما در ساختمان و صنعت

لوله هایی که در ساختمان شما کارگذاری شده اند عموما دارای 2 وظیفه کلی می باشند که یکی از آن ها انتقال آب گرم برای مصرف می باشد ، در سایر پروژه های غیر مسکونی از حرارت برای تولید فراورده و یا تولید حرکت استفاده می شود و به صورت کلی حرارت برای استفاده منظور خاصی می باشد که می تواند به شرح زیر باشد :
1- لوله خروجی پکیج ، آبگرمکن و ... برای استفاده از آب گرم جهت شست و شو ، حمام ، سرویس بهداشتی و ...
2- لوله خروجی دیگ بخار در موتورخانه
3- لوله های خروجی در بویلرها جهت به حرکت انداختن توربین
4- خط جکت جهت جلوگیری از جامد شدن موادی از قبیل سولفور
5- ...

عایق ها ، راهی برای جلوگیری از اتلاف حرارت

در مورد حرارت و اهمیت آن صحبت شد . اما هدر رفتن انرژی چه اثراتی می تواند داشته باشد ؟ قطعا برای بدست آوردن حرارت می بایست از منبع انرژی دیگری استفاده کرد مانند سوزاندن که منجر به گرم شدن آب ،بخار و ... می شود که برای ما هزینه هایی دارد حال اگر نتوانیم جلوی هدر رفتن حرارت را بگیریم باید مقدار هزینه بیشتری را صرف کنیم تا حرارت را جایگزین کنیم .
بهتر می باشد که در عوض هزینه کردن بیشتر به دنبال راهی برای جلوگیری از اتلاف انرژی باشیم . عایق ها الاستومری راهی برای جلوگیری از فرار حرارت می باشد که می تواند کمک بسیار زیادی به لوله کند .
به عنوان مثال پکیج خود را در نظر بگیرید که لوله های آب گرم خروجی آن عایق نشده باشد و در منطقه سردسیری زندگی می کنید و هنگامی که دوش حمام را باز می کنید نمی توانید از آب گرم استفاده کنید و مجبور می شوید که درجه حرارت دستگاه خود را بالا ببرید ، بالا رفتن درجه حرارت دستگاه باعث زیاد شدن هزینه های شما می شود .

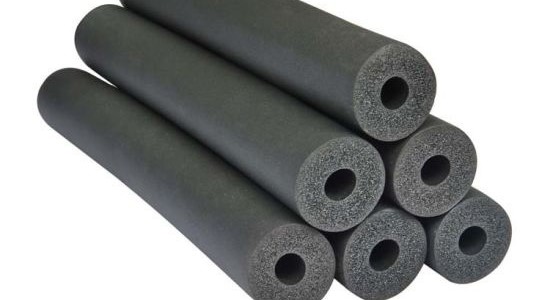

عایق الاستومری چیست ؟

عایق های الاستومری از جنس NBR و EPDM می باشد که برای جلوگیری از انتقال حرارت استفاده می شوند . عایق های الاستومری از اتیلن و پروپن ساخته می شود که دارای انعطاف پذیری بالا می باشد و هیچ گونه خطری برای محیط زیست ندارد و به علت استقبال عمومی جایگزین مناسبی برای عایق های قدیمی از جمله پشم شیشه ، پشم سنگ و ... می باشد .
عایق های الاستومری در رنگ سیاه تولید میگردد و عموما به دو صورت زیر می باشند :

1- عایق های الاستومری لوله ای :

یکی از انواع ظاهری عایق های الاستومری مربوط می شود به عایق لوله ای که ظاهری شبیه به لوله را دارد و به صورت آماده برای عایق کاری لوله می باشد . عایق های لوله ای دارای سایزهای محدود می باشد و برای همه سایزهای رایج لوله موجود نمی باشد ، همچنین با توجه به میزان حرارت دارای ضخامت های متفاوتی می باشد که به شرح آن می پردازیم :

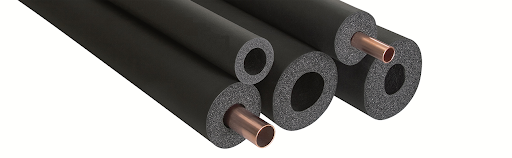

عایق لوله ای

سایزهای موجود عایق های لوله ای

سایز این نوع ازعایق های الاستومری بر اساس اینچی و میلی متری به شرح زیر می باشد ، دقت کنید که سایزهای بسیار پایین میلی متری برای لوله های پلیمری و لوله های مسی کاربرد دارند و برای لوله های فولادی عموما از سایز ½ اینچ شروع می شود :سایزها بر اساس میلی متری از 15 میلی متر الی 110 میلی متر می باشد و بر اساس اینچی از سایز ½ اینچ الی 4 اینچ می باشد ، برای اطلاع بیشتر می توانید به مشخصات سایزی و قیمتی عایق های لوله ای مکرو فلکس (Makro Flex) مراجعه فرمایید .توجه شود که سایز 4 اینچ (110 میلی متری ) رایج نمی باشد و هر برند و تولید کننده عایق های لوله ای بر اساس استاندارد خود سایز بندی را انجام می دهد که اختلافات کم و جزئی دارد .نحوه انتخاب سایز برای لوله های پلیمری و لوله های فولادی اندکی متفاوت می باشد و برای لوله های فولادی ترجیح بر این می باشد که اندکی سایز را بالاتر در نظر بگیریم .

ضخامت های موجود عایق های لوله ای

با توجه به میزان دما سیال و اختلاف دما با محیط بیرون و همچنین میزان اهمیت هدر نرفتن حرارت ضخامت عایق لوله ای مشخص میگردد . ضخامت های رایج عایق لوله ای الاستومری عبارتند از : 9میلی متر – 13 میلی متر – 19 میلی متر – 25 میلی متر و 32 میلی متر .
در بین ضخامت های مذکور می توان ضخامت 9 میلی متری را رایج ترین آن ها دانست و در بسیاری از ساختمان ها و پروژه ها نرمال می باشد .

نحوه اجرا کردن عایق های لوله ای

برای اجرا عایق های لوله ای می بایست در ابتدا برش طولی در عایق ایجاد کرد و سپس بروی عایق سوار کرد و پس از آن با چسب مخصوص روی آن را می پوشانند .
برای اطلاع دقیق از نحوه اجرای عایق لوله ای بروی لوله ویدیو " عایق کاری لوله ها " را تماشا فرمایید .

2- عایق های الاستومری رولی

برای لوله هایی با سایز بزرگتر از 3 اینچ ، عایق لوله ای موجود نمی باشد ( سایز 4 اینچ بسیار کم می باشد ) و در این صورت می بایست از عایق های رولی الاستومری استفاده کرد . عایق های رولی علاوه اینکه برای لوله استفاده می شود ، می توان برای عایق کاری کانال ها نیز از این نوع عایق استفاده کرد .
عایق های رولی شامل ضخامت های 6 میلی متر ، 10 میلی متر ، 13 میلی متر ، 19 میلی متر و 25 میلی متر می باشد که همانند عایق های لوله ای با توجه به میزان حرارت سیال ضخامت عایق رولی را انتخاب خواهیم کرد .

عایق رولی الاستومری

نحوه اجرا کردن عایق های رولی

برای اجرای عایق رولی ابتدا می بایست سطحی که میخواهیم عایق کاری را با چسب مخصوص این کار آماده کنیم و سپس عایق را بروی سطح بچسبانیم .
توجه شود که عایق های رولی و لوله ای را می توان پشت چسبدار و همچنین با روکش آلومینیومی می توانآماده که برای حفظ دمای بیشتر ، اجرای راحتتر و محافظت از لایه های خارجی عایق می باشد .

عایق های محافظ اپراتور

برخی مواقع و مخصوصا در پروژه های صنعتی و خروجی دیگ و بویلرها دمای بخار درون لوله ها بسیار بالا می باشد که این دمای بالا بروی لوله ها تاثیر گذاشته و دمای لوله به شدت بالا می باشد و باعث آسیب رسیدن به اپراتورهایی که در آن مکان در حال کار می باشند وجود دارد ، در چنین مواقعی می بایست برای محافظت از جان کارگران و اپراتورهای مشغول کار لوله ها را عایق نمود .
