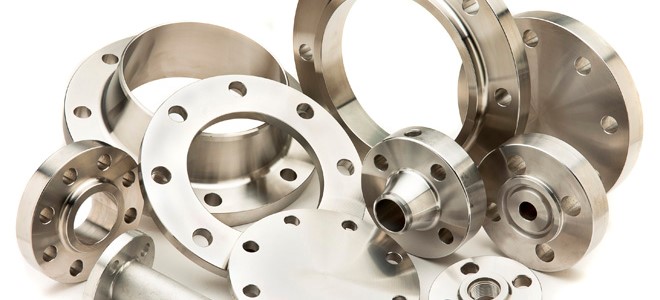

فلنج ها - بخش اول

معمولا از اتصالات فلنجی در صنایع پتروشیمی و نیروگاه ها حداقل تا سایز 2 اینچ استفاده می شود. اکثر اتصالات فلنجی از فولاد ریخته گری شده و چدن ساخته می شوند.

از اتصالات فلنجی فولادی به جای اتصالات چدنی در سیستم های که در شرایط با دما و فشار بالا کار می کنند استفاده می شود، چراکه چدن در مواجهه با برخی از تنشها تمایل به ترک خوردن و از هم گسیختن دارد. یک فلنج ریخته گری شده و یا فرج شده توسط پیچ و مهره به فلنج یک اتصال و یا یک شیر صنعتی دیگر که توسط رزوه و یا جوش به انتهای لوله متصل شده است، وصل می شود و به این روش یک اتصال محکم تشکیل می شود.

مزیت اتصال به روش فلنج راحتی در مونتاژ و دمونتاژ کردن آن ها می باشد. از معایب این نوع از اتصال سنگین تر بودن نسبت به اتصالات جوشی می باشد. همچنین اتصالات فلنجی نسبت به اتصالات گالوانیزه دنده ای و جوشی نیاز به فشار بیشتری دارند. به همین دلیل هزینه ساخت تکیه گاه ها و آویزها جهت سیستم های فلنجی بیشتر از سایر سیستم ها می باشد.
فلنج ها در جایی استفاده می شوند که استفاده از رزوه مناسب نباشد و همچنین برای مونتاژ نمودن دستگاه ها، شیرآلات صنعتی و نظایر آنها بر روی ظروف تحت فشار و یا خطوط لوله به کار می روند.

فلنج ها اصولا حلقه ای شکل و به وسیله فورج کردن و یا ریخته گری فولاد ساخته می شوند و به وسیله جوش، رزوه و یا اتصال لب به لب به لوله ها متصل می گردند. اتصال فلنجی تشکیل شده از دو فلنج جوشی و یک گسکت (واشر) بین سطوح آنها می باشد که به وسیله پیچ و مهره به یکدیگر محکم می چسبند، است. فلنج ها را همچنین بر اساس نوع سطحشان و یا صورتشان (FACING) دسته بندی می کنند که شامل سطح صاف (FLAT FACE) ، سطح برجسته (RAISED FACE) ، نری – مادگی ، شیار زبانه دار می شوند.

در اکثر موارد ضخامت و قطر خارجی فلنج با افزایش کاری فلنج، افزایش می یابد. فلنج های WELD NECK برای فشارهای کاری مختلف موجود می باشند.این نوع فلنج جوشی به وسیله جوشکاری به روش BUTT WELD به انتهای لوله فلزی متصل می شود و بیشتر در شرایط با دما و فشار بالا مورد استفاده قرار می گیرد. یک نوع از فلنج های جوشی WELD NECK ، با گلویی دراز است. از این فلنج جوشی معمولا به عنوان یک نازل و آن هم نازل خروجی در مخازن تحت فشار استفاده می کنند. با توجه به گلویی بلند و ضخیم این فلنج جوشی توان تحمل فشارهای بیشتر را نسبت به سایر فلنج ها جوشی دارد. ضخامت بیشتر این نوع فلنج های جوشی مقاومت بیشتری را در برابر تنش های ناشی از اتصال به مجموعه لوله ها فراهم می کند. از این گذشته این نوع از فلنج جوشی در برابر خوردگی و پوسیدگی نسبت به سایر فلنج ها مقاومتر هستند. جداره ضخیم، آنها را برای استفاده به عنوان نازل در مخازن تحت فشار و تانک ها مناسب نموده است. در بسیاری از موارد از فلنج های جوشی WELD NECK در فشارهلی بالاتر از 2500lb استفاده می شود.
فلنج های دنده ای شبیه به فلنج های lap joint می باشد با این تفاوت که قطر داخلی آنها رزوه کاری شده است. از فلنج های دنده ای در دما و فشار پایین و یا حتی در شرایطی که جوشکاری به دلیل مسائل ایمنی نتوان استفاده کرد، استفاده می شود. فلنج های دنده ای برای لوله های با سایز کوچک مناسب هستند و اغلب از یک پاس جوش سیل کاری ( آب بند ) برای سیل نمودن آنها استفاده می شود.
مشخصات فلنج های فولادی در استاندارد ASME B16.5 قابل دسترسی می باشد .
جهت شناسایی فلنج ها پارامترهای زیر باید مشخص گردد :

نوع فلنج

فلنج جوشی WELDING-NECK معمولی و بلند

این نوع فلنج جوشی دارای گلویی (neck) می باشد و به همراه اتصالات جوشی به کار می رود. از ویژگی این نوع فلنج جوشی ،تحمل فشاری و نیروی بالای آن است. تغییر تدریجی ضخامت از نشیمنگاه فلنج تا لبه جوش شده آن به لوله توسط مخروط، در شرایطی که در سیستم تحت تنش های خمشی متناوب که معمولا به دلیل وجود خم های گوناگون و انبساط رخ می دهد و یا هر گونه نیروی دیگر قرار داشته باشد بسیار مفید است، چرا که باعث استحکام در اتصال فلنج جوشی به لوله همانند دیگر نقاط جوش شده و خود لوله می گردد . از این رو در شرایط سخت کاری، فشار بالا، دماهای زیر صفر و یا بسیار بالا و تحت بارهای متناوب و یا ثابت، استفاده از این فلنج های جوشی ترجیح داده می شود. همچنین برای انتقال مایعات قابل انفجار و احتراق و یا مایعات پر ارزش و یا در شرایطی که نشت مقدار کمی مایع و یا خرابی اتصال زیانبار باشد استفاده از اینگونه فلنج های جوشی ترجیح داده می شود .فلنج های welding neck بلند عمدتا جهت مخازن و نازل های تجهیزات (equipment nozzle) و به ندرت جهت لوله ها به کار می روند .

فلنج SLIP-ON

در این نوع فلنج جوشی، گلویی وجود ندارد و این نوع اتصال جهت فلنج کردن خطوط با فشار کم مناسب می باشد. در اتصال به این فلنج ، از داخل فلنج و بیرون آن باید اتصال جوش انجام شود. این فلنج مقاومت کمی در برابر شوک و و ارتعاش دارد و کمی باعث از بین رفتن نظم در سطح داخلی لوله می شود. به علت وزن کمتر، قیمت آن از فلنج WELDING NECK ارزان تر است و مقاومت آن تحت فشار داخلی تقریبا یک سوم مقاومت فلنج و عمر خستگی آنها حدودا 3/1 عمر خستگی فلنج های WELD NECK مشابه می باشد.

فلنج های کاهنده (REDUCED FLANGE)

جهت تغییر سایز خط مناسب است ، اما چنانچه انتقال سریع جریان سبب پیدایش اغتشاشی نامطلوب گردد، برای مثال در ورودی و خروجی پمپ ، نباید از آن استفاده کرد . می توان آن را به صورت WELDING-NECK یا خارج از مرکز سفارش داد ، ولی نوع SLIP-ON آن به صورت انبوه موجود می باشد . با سایز لوله ها شناخته می شود و سایز لوله بزرگتر در ابتدا می آید . مثال: یک فلنج کاهنده SLIP-ON جهت متصل کردن یک لوله با NPS 4 به یک فلنج با NPS 6 و کلاس 150 بدین صورت معرفی میگردد :
REDUCE SLIP ON 6” X 4” در مورد فلنج کاهنده WELDING NECK می توان با انتخاب صحیح SCHEDULE NUMBER یا MANUFACTURES WEIGHT لوله به اتصال مناسبی دست یافت.

فلنج افزاینده (INCREASER OR EXPANDER FLANGE)

کاربرد آن مشابه فلنج WELDING NECK است. سایز لوله را به یک یا دو سایز بزرگتر افزایش می دهد. در واقع می تواند جایگزینی برای استفاده از کاهنده و فلنج WELDING NECK باشد. این نوع فلنج جوشی جهت اتصال به شیرها، کمپرسورها و پمپ ها مناسب بوده و محدوده فشار و ابعاد آن مطابق ASME B16.5 انتخاب می شود.

فلنج LAP-JOINT

در مواردی که از لوله های گران قیمت نظیر لوله های STAINLESS STEEL استفاده می شود ، استفاده از فلنج WELDING NECK بسیار غیر اقتصادی و گران تمام می شود لذا برای حل این مشکل در فلنج LAP-JOINT ،STUB-END را از جنس لوله گران قیمت می سازند و فلنج را از جنس کربن استیل و چون تنها STUB-END به لوله اصلی جوش می خورد از لحاظ مسائل خوردگی نیز مشکلی پیش نمی آید و همچنین در جاهایی که تنظیم سوراخ های پیچ دشوار است این فلنج مفید می باشد ، مانند محل اتصال به نازل های فلنجی مخازن .

فلنج کورکننده (BLIND FLANGE)

جهت مسدود کردن مسیر بطور موقت مثلا روی MANHOLE ها به کار می رود .

فلنج SOCKET-WELDING

نوع معمولی آن موجود است ولی نوع کاهنده آن تنها بر حسب سفارش تولید می شود . برای مثال یک فلنج کاهنده برای متصل کردن لوله ای با کلاس 150 و NPS1.1/2 بدین صورت مشخص می گردد :
RED FLG NPS 1.1/2 * 1 CLASS 150 S.W

فلنج های دنده ای (THREADED FLANGE)

جهت اتصال لوله گالوانیزه به فلنج به کار می روند . انواع معمولی و کاهنده آن به صورت انبوه موجود می باشد . برای مثال یک فلنج کاهنده برای اتصال یک لوله با NPS به یک فلنج کلاس 150 با سایز خط NPS1.1/2 بدین صورت مشخص می گردد:
RED FLG NPS 1.1/2 * 1 CLASS 150 THRD
توجه شود که فلنج های دنده ای همگی از داخل دنده میخورند و مناسب برای اتصال به لوله گالوانیزه که از بیرون رزوه می خورد می باشد .
