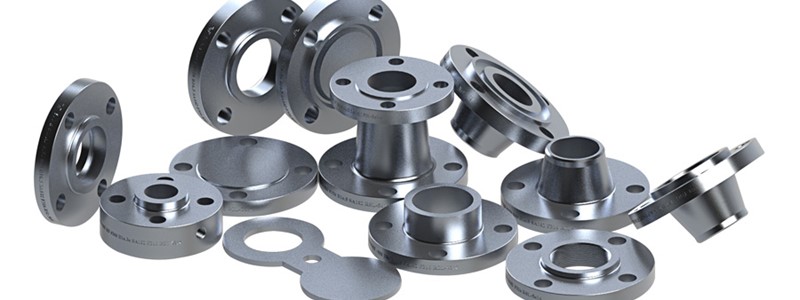

فلنج ها - بخش دوم

بخش اول مقاله آشنای با فلنج ها را می توانید اینجا ببینید . در ادامه پارامترهای لازم برای شناخت فلنج میرسیم به سایز فلنج:

سایز فلنج جوشی

سایز فلنج می بایست با خط لوله یکسان باشد، برای جلوگیری از اغتشاش جریان می بایست هم سایز باشند. عموما سایزهای فلنج ها به صورت اینچی و برحسب NPS بیان می شود.

جنس فلنج

جنس فلنج ها می بایست با جنس خطوط لوله مطابقت داشته باشد و علت آن جوش پذیر و استحکام آن ها می باشد زیرا در صورت تفاوت بین آلیاژ فلنج جوشی و لوله فلزی باعث می شود که یکی از آلیاژ جوش را نپذیرد و یا اینکه قدرت تحمل جوشکاری با الکترود مربوطه را نداشته باشد .

(Rating (class

با توجه به جنس فلنج و محدوده فشار و دمای سرویس که از روی مدرک line list و یا مدرک فرایندی قابل استخراج می باشد، جهت فلنج های کلاس های 150،300،600،900،1500،2500 در استاندارد ASME B16.5 تعریف شده است. که هرچه کلاس بالاتر می رود حد تحمل فلنج جوشی و همچنین ابعاد آن بزرگتر می شود.



Pressure-Temperature Ratings for ASTM Group 2-1.1 Materials
Working pressure by Classes, BAR

Temp
-29 °C


150

300

400

600

900

1500

2500

38

19.6

51.1

68.1

102.1

153.2

255.3

425.5

50

19.2

50.1

66.8

100.2

150.4

250.6

417.7

100

17.7

46.6

62.1

93.2

139.8

233

388.3

150

15.8

45.1

60.1

90.2

135.2

225.4

375.6

200

13.8

43.8

58.4

87.6

131.4

219

365

250

12.1

41.9

55.9

83.9

125.8

209.7

349.5

300

10.2

39.8

53.1

79.6

119.5

199.1

331.8

325

9.3

38.7

51.6

77.4

116.1

193.6

322.6

350

8.4

37.6

50.1

75.1

112.7

187.8

313

375

7.4

36.4

48.5

72.7

109.1

181.8

303.1

400

6.5

34.7

46.3

69.4

104.2

173.6

289.3

425

5.5

28.8

38.4

57.5

86.3

143.8

239.7

450

4.6

23

30.7

46

69

115

191.7

475

3.7

17.4

23.2

34.9

52.3

87.2

145.3

500

2.8

11.8

15.7

23.5

35.3

58.8

97.9

538

1.4

5.9

7.9

11.8

17.7

29.5

49.2

Temp
°C


150

300

400

600

900

1500

2500



نحوه تعیین Rating برای سایزهای 1/2 اینچ تا 24 اینچ از استاندارد ASME B16.5 و سایزهای 26 اینچ الی 60 اینچ از استاندارد ASME B16.47 استفاده می شود. که در این استانداردها بر اساس نوع جنس گروه بندی صورت گرفته که بر اساس گروه جنسی Rating مشخص می شود که در جدول تعیین Rating برای گروه 1.1 به صورت مثال آمده است که شامل جنس ASTM A105 می شود.
نحوه تعیین Rating از طریق جدول بالا بسیار آسان می باشد فقط کافی است که درجه حرارت بر حسب سانتی گراد و یا فارنهایت را داشته باشیم و همین طور فشار بر حسب بار و توسط این دو عدد کلاس کاری را از سطر افقی بالا پیدا کنیم. مثلا برای خطی با درجه حرارت 100 درجه سانتی گراد و فشار 25 بار ،کلاس کاری 300 پوند می باشد.

استاندارد فلنج

برای سایزهای 24 - 1/2 اینچ از استاندارد ASME B16.5 و سایزهای 60-26 اینچ از استاندارد ASME B16.47 استفاده می شود.

سطح یا صورت فلنج جوشی

انواع مختلفی از صورت های فلنج جوشی (FACING) توسط سازندگان تولید می شود که دارای شیارها و زبانه های مختلفی که باید به صورت جفت به کار روند، می باشند. به هرحال، تنها چند نوع آنها به صورت عمده کاربرد دارد.

فلنج جوشی FLAT FACE

عمده ترین استفاده آن برای اتصال به فلنج های غیر فولادی پمپ ها و سایر تجهیزات و نیز اتصال به شیرآلات چدنی و اتصالات چدنی کلاس 125 می باشد. برای دو کلاس 150 و 300 جهت سیالات غیر سمی و غیر آتش زا نیز مورد استفاده قرار می گیرد. فلنج های جوشی FLAT FACE به همراه واشرهایی به کار می روند که قطر خارجی آنها با فلنج برابر است این مسئله موجب کاهش خطر ناشی از شکستن فلنج های چدنی، برنزی یا پلاستیکی می شود. برجستگی سطح 64/1 برای فلنج های کلاس 150 و 300 می باشد.

فلنج جوشی SAISED FACE

قسمتی از سطح فلنج برجسته می باشد که باعث جلوگیری از نشت مواد و سیال میگردد . دارای ارتفاعی برابر 1/16 اینچ برای فلنج های کلاس 150 و 300 و 1/4 اینچ برای فلنج های جوشی با سایر کلاس های کاری می باشد. فلنج های چدنی کلاس 250 و اتصالات فلنجی نیز ارتفاعی برابر 1/16 اینچ دارند.

فلنج جوشی RING JOINT FACING

گرانترین و پرهزینه ترین نوع صورت فلنج می باشد ، و بهترین نوع برای سرویس های با دما و فشار بالا شناخته شده است و برای کلاس های بالاتر از 900 که نیار به آب بندی کاملی دارند مورد استفاده قرار میگیرند .هر جفت فلنج مشابه یکدیگر می باشند. نوع Ring Joint Facing به هنگام کار گذاشتن از آسیب دیدگی در امان است چراکه سطح صورت فلنج پایین تر از واشر آن قرار گرفته است . کاربرد این نوع صورت برای فلنج ها زیاد است چرا که استفاده از O-Ring های فلزی توخالی به عنوان آب بند در فرآیندهای شیمیایی مورد قبول واقع شده است .

فلنج جوشی MALE & FEMALE FACING

فلنج های نری و مادگی در سایزهای بزرگ و کوچک به صورت استاندارد شده تولید می گردند. قسمت مادگی دارای عمقی به اندازه 3/16 اینچ و قسمت نری دارای برجستگی به ضخامت 1/4 اینچ می باشد. سطوح قسمت های نری و مادگی ماشین کاری شده و کاملا صاف می باشد. همانند فلنج های با سطوح برجسته، برای سایزهای بزرگ بیشتر از گسگت های فلزی استفاده می شود.

فلنج جوشی TONGUE & GROOVE

این فلنج ها نیز در هر دو سایز بزرگ و کوچک با اندازه های استاندارد تولید می شوند .تفاوت آن ها با نوع نری و مادگی در اینجاست که در این نوع قطر داخلی شیار و زبانه همانند نوع نری و مادگی تا قطر داخلی فلنج پیشروی نکرده است، از این رو گسگت در فضای بین قطر خارجی و قطر داخلی شیار جا می گیرد و این خود باعث محفوظ ماندن گسگت در برابر خوردگی و پوسیدگی ناشی از تماس با مایعات داخل لوله می شود. با توجه به فضای کم شیار و در نتیجه پهنای کم گسگت در ساختار این نوع فلنج ها، می توان با نیروی پیچ کمتری فشار بیشتری بر گسگت اعمال نمود و از این رو با استفاده از یک گسگت ساده و مسطح به یک اتصال محکم و قابل قبول دست یافت.
حال پس از توضیح در مورد فلنج ها و پارامترها تاثیر گذار در انتخاب فلنج جوشی می بایست در مورد واشر گسگت ها که وظیفه آب بندی در محل اتصال دو فلنج جوشی را بر عهده دارند بررسی کنیم.

واشر ها (GASKETS)

نوع واشر

از گسکت ها (واشرها) جهت ایجاد یک آب بند بین دو سطح جهت جلوگیری از نشت جریان سیال استفاده می کنند. واشر های FLAT دارای استاندارد ANSI B16.21 و واشرهای مورد استفاده در RAISED FACE و RTJ دارای استاندارد ANSI B16.20 می باشند.

انتخاب واشر بر حسب عوامل زیر صورت می گیرد

  • دما، فشار و خورندگی سیال
  • نیاز به باز و بسته کردن مکرر فلنج جهت تعمیر و نگهداری
  • ضرورت های محیطی و یا الزامات کد
  • هزینه

گسکت های حلقوی مسطح FLAT RING GASKET

این گسکت ها از مواد بسیاری همچون کاغذ، پلاستیک، آزبست، آهن نرم، آلومینیوم، مس و نیکل و ترکیبی از مواد فلزی با مواد غیر فلزی ساخته می شوند. ضخامت معمول 1/8 تا 1/64 است.
پهنای حلقه از حدود IN ¼ به بالا می باشد. گسکت های با پهنای کمتر برای استفاده ترجیح داده می شوند، چرا که با نیروی پیچ کمتر اتصالی محکم و با آب بند مناسب پدید می آید، البته پهنای گسکت نبایستی به اندازه ای کم باشد که موجب له شدن و خراب شدن گردد. از گسکت های کاغذی، پارچه ای و لاستیکی حداکثر تا دمای ℉250 می توان استفاده نمود . گسکت های آزبستی را تا دمای ℉650 و در برخی موارد تا کمی بالاتر می توان استفاده کرد. از گسکت های فلزی پایه آهن و نیکل می توان با بیشترین دمایی که فلنج جوشی می تواند تحمل کند با اطمینان و ایمنی استفاده نمود.

گسکت های دندانه دار SERRATED GASKET

گسکت های دندانه دار شبیه به گسکت های مسطح هستند با این تفاوت که سطح آنها دارای شیارهای دایره ای هم مرکز می باشد. از این رو سطح تماس به تعدادی خطوط هم مرکز کاهش می یابد. لذا نیروی پیچ به مقدار قابل توجهی در در مقایسه با گسکت های مسطح کاهش می یابد، از این رو یک اتصال با راندمان بالا و مناسب برای شرایطی که گسکت های مسطح مناسب نیستند، به دست می آید .گسکت های دندانه دار با فلنج های با سطح صاف به کار می روند.
