لوله رده 40 چیست ؟

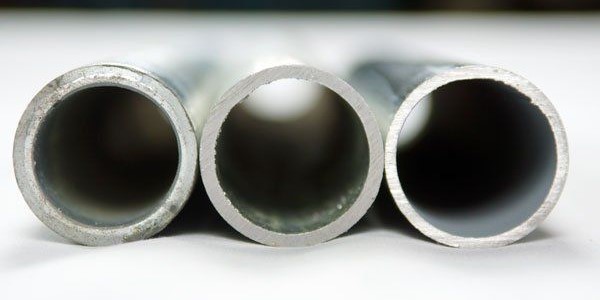

لوله رده 40 چیست ؟ معنی واژه " رده لوله " چیست ؟ عبارت 40 به معنی می باشد ؟ تمامی این معانی در یک عبارت مربوط به ضخامت لوله می باشد و در این مقاله سعی داریم که به صورت مفصل و کامل به بررسی اینکه لوله رده 40 چیست خواهیم پرداخت .

لوله چیست ؟

لوله برای انتقال سیالات از یک نقطه به نقطه دیگر مورد استفاده قرار می گیرد ، لوله ها دارای آلیاژهای متفاوتی می باشند که با توجه به نوع سیال و فشار و دمای آن انتخاب می شوند .
لوله مورد نظر در این مقاله از جنس کربن استیل (Carbon Steel) می باشد که لوله های سیاه رنگ می باشند که در شاخه های 6 متری تولید می گردند .



لوله رده 40 بدون درز

روش ساخت لوله کربن استیل

لوله های کربن استیل (Carbon Steel Pipe) به دو روش بدون درز و درزدار ساخته می شوند که منظور از لوله های بدون درز و لوله درزدار را توضیح مختصر خواهیم داد .

لوله بدون درز چیست ؟

یکی از روش های ساخت لوله های کربن استیل ، روش مانیسمان یا همان لوله های بدون درز می باشد ، در این روش هیچ گونه درزجوشی در راستای لوله وجود ندارد و به نام های لوله مانیسمان و لوله بدون درز شناخته می شوند .
باید بگویم که اصطلاح " لوله رده 40 چیست " مخصوص لوله های بدون درز می باشد و از این پس عبارت رده لوله را برای این روش ساخت لوله به کار می بریم .

لوله درزدار چیست ؟

یکی دیگر از روش های ساخت لوله های کربن استیل ، روش لوله درزدار می باشد که از ورش های رول شده فولادی که لبه های آن را جوش می دهند ساخته می شود .

رده لوله چیست ؟

ابتدا اندکی در مورد استاندارد های لوله های کربن استیل بدون درز صحبت خواهیم کرد :

استاندارد آلیاژی لوله بدون درز

لوله های بدون درز از جنس کربن استیل را طبق استاندارد ASTM A106 , ASTM A53 و API 5L ساخته می شوند که در مورد لوله های بدون درز موجود در ایران هر سه این استانداردها را کاور کرده و می توان مطمعن بود که لوله ها هر سه این استانداردها را دارا می باشند .

استاندارد ابعادی لوله های بدون درز

برای اطلاع از اطلاعاتی از جمله ضخامت لوله ، سایز لوله ، وزن لوله ، قطربیرونی و درونی لوله می بایست به استاندارد ابعادی لوله های بدون درز رجوع کنید و عبارت سوال " لوله رده 40 چیست ؟ " نیز از همین استاندارد قابل استخراج می باشد .
استاندارد ASME B36.10 مربوط به اطلاعات ابعادی لوله های بدون درز می باشد .

حال به سراغ این می رویم که لوله رده 40 چیست

برای بیان ضخامت لوله های بدون درز از واژه SCH که در فارسی به نام " رده " مشخص می شود ، استفاده می شود . با شنخات این واژه می توانید با رجوع به استاندارد ASME B36.10 می توانید ضخامت لوله را بر اساس میلی متر استخراج کنید .
Sch مخفف عبارت Schedule (اسکجوئل) می باشد که همواره با عدد یا حروفی مقابل آن قرار دارد ، همراه می باشد که می خواهیم به بیان آن ها و معانی آن ها بپردازیم ، دقت فرمایید که لوله مانیسمان رده 40 نیز در این شاخه قرار می گیرد و یکی از انواع ضخامت ها را بیان می کند .

استاندراد لوله مانیسمان



انواع ضخامت لوله بر اساس رده

لوله رده 20 چیست ؟

لوله بدون درز رده 20 که به صورت استاندارد بر اساس لوله sch20 مشخص می شود که می بایست با توجه به سایز لوله و رجوع به استاندارد ASME B36.10 ضخامت را بر اساس میلی متر استخراج کنید .
با ذکر مثال برای لوله بدون درز 8 اینچ و ضخامت sch20 ( رده 20 ) ضخامت آن را استخراج می کنیم :
لوله 8 اینچ رده 20 دارای ضخامت 6.35 میلی متر می باشد .

لوله رده 40 چیست ؟

لوله بدون درز رده 40 که به صورت استاندارد بر اساس لوله sch40 مشخص می شود که می بایست با توجه به سایز لوله و رجوع به استاندارد ASME B36.10 ضخامت را بر اساس میلی متر استخراج کنید .
برای مثال لوله 1 اینچ رده 40 دارای ضخامت 3.38 میلی متر می باشد .
توجه فرمایید که لوله رده 40 به تنهایی هیچ معنایی ندارد بلکه باید سایز را نیز مشخص فرمایید .

لوله رده 80 چیست ؟

لوله بدون درز رده 80 که به صورت استاندارد بر اساس لوله sch80 مشخص می شود که می بایست با توجه به سایز لوله و رجوع به استاندارد ASME B36.10 ضخامت را بر اساس میلی متر استخراج کنید .
برای مثال لوله 2 اینچ رده 80 دارای ضخامت 5.54 میلی متر می باشد .

لوله رده 160 چیست ؟

لوله رده 160 نیز همانند تمامی لوله های دیگر معیاری از ضخامت لوله مانیسمان می باشد و می توان با رجوع به استاندارد ASME B36.10 تمامی ضخامت ها را استخراج کرد .
برای مثال لوله 5 اینچ رده 160 دارای ضخامت 15.88 میلی متر می باشد .
همانند ضخامت های ذکر شده ، لوله های رده XS و لوله رده STD و لوله رده XXS نیز می باشد که ضخامت آن نیز به همین روش استحراج می شود .

چند نکته در مورد رده لوله

1- ضخامت لوله های بدون درز در رده های 40 و STD تا سایز 10 اینچ یکسان می باشد .

2- ضخامت لوله های رده STD در سایز 12 اینچ و بالاتر یکسان بوده و همگی دارای ضخامت 9.53 میلی متر می باشد .

3- ضخامت لوله های بدون درز در رده های 80 و XS تا سایز 8 اینچ یکسان می باشد .

4- ضخامت لوله های رده XS در سایز 8 اینچ و بالاتر یکسان بوده و برابر با 12.7 میلی متر می باشد .

اتصالات لوله کشی

برای ادامه روند لوله کشی و نیاز به اعمالی از جمله تغییر جهت جریان ، انشعاب گرفتن از لوله ، تغییر سایز لوله و مسدود کردن لوله می بایست از اتصالات مانیسمان استفاده شود .
دقت فرمایید که همانند عبارت هایی که برای ضخامت لوله های مانیسمان ذکر شد ، برای اتصالات مانیسمان نیز همین معیار (معیار sch یا همان "رده") استفاده می شود و برای اتصالات نیز با توجه به سایز ضخامت های رده 40 ، رده 80 و ... نیز داریم .
دقت شود که برای لوله ها می بایست از اتصالات با همان ضخامت استفاده شود زیرا باید دارای یک ضخامت باشند تا در فرآیند جوشکاری به مشکلی برنخورند و به اصطلاح لبه جوشکاری اتفاق نیفتاد .

برای مشاهده قیمت لوله مانیسمان رده 40 می بایست روزانه به سایت پایپ کالا مراجعه فرمایید .
