لوله سیاه درزدار

۱۳۹۸/۰۴/۱۵

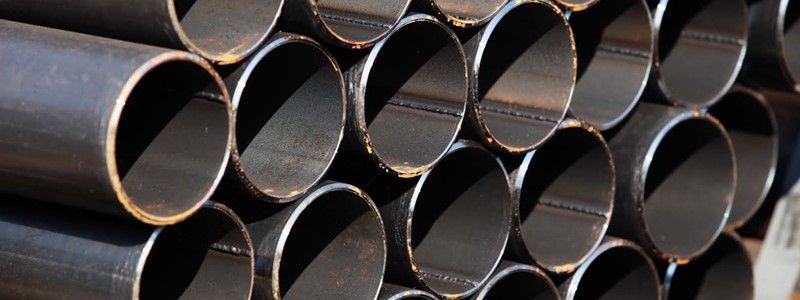

لوله سیاه درزدار

لوله های درزدار با استفاده از ورق فولادی و سپس جوشکاری آن تولید می شود. تولید این لوله با تلرانس های ضخامتی کمتر هزینه ی پایینی دارد. از این نوع لوله برای انتقال گاز، بخار، آب و سایر سیالات در فشار متوسط و در سیستم های اصلی آب ، فاضلاب ، خطوط نفت و گاز و سرویس های آتش نشانی استفاده می شود. برای جوشکاری لوله های درزدار از دو فرآیند ERW(جوشکاری مقاومت الکتریکی) و EFW(جوشکاری ذوب الکتریکی) و در تکنولوژی های پیشرفته تر از روش HFW(جوشکاری فرکانس بالا) استفاده می شود. درز جوش ایجاد شده با استفاده از روش HFW، پس از جوشکاری گرم شده و اضافه های جوشکاری از سطوح داخلی و خارجی آن زدوده می شود. لوله های با قطر بالاتر می تواند با روش جوشکاری قوسی زیرپودری (Submerged Arc Welding) یا SAW ساخته شوند.

کاربرد لوله های درزدار

از لوله های سیاه درزدار به منظور جابجا کردن سیالاتی مانند آب، روغن و گاز در فشارهای پایین استفاده می شود. همچنین لوله های درزدار در مصارف تاسیسات ساختمانی، لوله کشی آب آشامیدنی، سیستم های هیدرولیکی و تجهیزات تزئینی کاربرد زیادی دارد.

مزایای لوله های درزدار

• لوله های درزدار ، در دسترس تر بوده و در زمان کمتری فراهم شده و این زمان کم در شرایطی که نوسان قیمتی برای مواد اولیه وجود دارد، مفید واقع می شود.
• ضخامت دیواره در لوله های درزدار ، یکنواخت و پیوسته تر است زیرا از ورق های فولادی با ضخامت یکپارچه تولید می شود.
• سطح داخلی لوله های درزدار قابل کنترل می باشد، در صورتی که در لوله های مانسمان بدون درز این قابلیت وجود ندارد.

سایز لوله های درزدار

لوله های درزدار از قطر نامی 1/2  تا 120 اینچ در ضخامت های مختلف و معمولا در شاخه های 6 متری تولید می شوند.

سطوح لوله های درزدار فولادی

لوله های سیاه درزدار بر اساس محیط و کاربرد آنها سطوح بیرونی متفاوتی دارند که در این بین لوله های گالوانیزه به دلیل مقاومت در برابر خوردگی و کاربرد گسترده در آبرسانی برای ما شناخته شده تر هستند. اما به طور کلی لوله های سیاه درزدار با سطوح زیر در بازار وجود دارد :

  • روغن کاری شده
  • گالوانیزه عمیق
  • سیاه
  • الکترو گالوانیزه
  • پوشش محافظ دار مانند اپوکسی

استاندارد لوله های سیاه درزدار

استاندارد آلیاژی لوله های درزدار

معمولا از استانداردهای ASTM A53, A333, A334, A335 برای ترکیبات آلیاژی لوله های درزدار استفاده می شود که در این بین
استاندارد آلیاژی (ASTM A53 GRADE B (TYPE E عمومیت بیشتری دارد که ترکیبات آلیاژی آن در جدول زیر آورده می شود.



استاندارد ASTM A53

استاندارد ابعادی لوله های سیاه درزدار

لوله های سیاه درزدار بر اساس استاندارد ابعادی و وزنی DIN 2440, DIN 2441 تولید می شوند. لوله های سیاه درزدار در 3 نوع سبک ، سنگین و API متناسب با فشار و دمای کاری طراحی می شوند. استاندارد DIN 2440 مختص لوله های درزدار سبک و استاندارد DIN 2441 مختص لوله های درزدار سنگین است.

استاندارد DIN لوله ها

تولید کنندگان لوله های سیاه درزدار

شرکت های نورد و لوله سپاهان و لوله و پروفیل سپنتا از مهمترین تولید کنندگان لوله سیاه درزدار در کشور ما هستند. این شرکت ها با داشتن تکنولوژی های روز دنیا و سیستم های کنترل کیفی منطبق بر استانداردهای بین المللی اقدام به تولید لوله های سیاه درزدار در سایزهای مختلف کرده و روانه بازار می کنند. لیست قیمت لوله های درزدار تولیدی این شرکتها در سایت پایپ کالا موجود است.

روش های تولید لوله سیاه درزدار

برای تولید لوله درزدار از ورق فولادی استفاده می شود به این صورت که با فرآیندهای لازم ورق را خم کرده و بصورت استوانه در می آورند و سپس با روش های مختلف جوشکاری اقدام به جوش دادن دو لبه ورق کرده و در نهایت ورق، شکل لوله به خود میگیرد.
لوله های سیاه درزدار به دلیل روش تولید متفاوت نسبت به لوله های مانیسمان ارزان تر هستند و به دلیل درز جوش ایجاد شده نیز ضعیف تر از لوله های بدون درز هستند.

روش های مختلف  جوشکاری لوله های درزدار:

  • ERW : جوش مقاومت الکتریکی
  • EFW : جوشکاری ذوب الکتریکی
  • HFW : جوشکاری فرکانس بالا
  • SAW : جوشکاری قوس الکتریکی زیر پودری(درز مستقیم و درز مارپیچی)

در روش های ERW, EFW, HFW ورق گرم ابتدا به صورت استوانه شکل داده می شود و سپس درز آن با استفاده از روش های جوشکاری با فرکانس پایین، جوشکاری القایی با فرکانس بالا یا جوشکاری مقاومتی فرکانس بالا جوش داده می شود.

جوشکاری قوس الکتریکی زیر پودری

در روش SAW از فلز پر کننده یا الکترودها به منظور اتصال ورق های شکل داده شده استفاده می شود. لوله های درزدار که به روش SAW جوش داده می شوند می توانند بر حسب سایز، یک یا دو درز جوش داشته باشند. همچنین با استفاده از روش SAW می توان درز جوشی مارپیچی شکل ایجاد کرد. معمولا از روش درز جوش مارپیچی یا Spiral برای تولید لوله های با فشار کاری پایین و انتقال سیالاتی مانند آب و سیالات غیر بحرانی دیگر استفاده می شود.

جوش طولی لوله های درزدار

لوله سیاه درزدار

جوش طولی لوله های درزدار

جوش مارپیچی(اسپیرال) لوله های درزدار

جوش مارپیچی لوله های درزدار

جوش مارپیچی لوله های درزدار

بحث
لوله های سیاه درزدار سهم بازار عمده ای از لوله های فلزی مصرفی در بازار را به خود اختصاص داده است و در ابعاد و ضخامت های گوناگونی تولید می شود که می توان به لوله های سیاه درزدار سبک، لوله های درزدار سنگین و لوله درزدار API اشاره کرد. از این رو باید عوامل مختلفی از جمله دما و فشار کاری سیستم، نوع سیال و ... را در انتخاب این لوله ها موثر دانست. همچنین هزینه و زمان تولید نیز عوامل مهمی در انتخاب لوله های سیاه درزدار هستند چرا که در این موارد تفاوت قابل توجهی با لوله های مانیسمان دارند. در این زمینه کارشناسان پایپ کالا شما را در انتخاب هر چه بهتر و دقیق تر محصولات مورد نیازتان همراهی خواهند کرد.
