کاتالوگ و مشخصات فنی شیر سوزنی میراب

۱۳۹۸/۰۷/۲۸

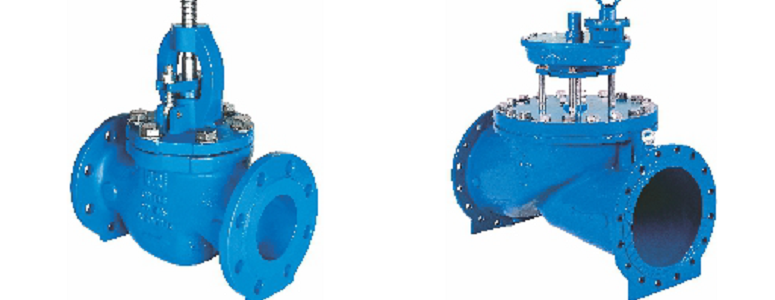

کاتالوگ و مشخصات فنی شیر سوزنی میراب

شیر سوزنی میراب برای تنظیم جریان مورد استفاده قرار می گیرد، از شیر های سوزنی برای قطع و وصل جریان نیز می توان استفاده کرد ولی وظیفه اطلی این شیر تنظیم دبی و فشار سیال می باشد به صورتی که با حالت نیمه باز گذاشتن آن می توان میزان دبی و فشار را در خروجی شیر تنظیم کرد. شیرآلات سوزنی با نام GLOBE VALVE نیز شناخته می شود.

اتصال شیر سوزنی به صورت فلنجدار بوده و برای هر شیر سوزنی میراب نیاز به دو عدد فلنج جوشی می باشد.

  • فشار قابل تحمل شیر سوزنی میراب : PN10 – PN25
  • سایز تولیدی شیر سوزنی میراب : DN50 – DN1000
  • ابعاد فلنج ها مطابق استاندارد : (DIN EN 1092-2 (DIN 2501
  • فلنج تا فلنج شیر مطابق با استاندارد : (DIN EN 558-1 series 1 (DIN 3202-F1

مشخصات شیر سوزنی میراب

شیر سوزنی شرکت میراب دارای بدنه چدنی و رینگ آببندی از جنس فولاد ضد زنگ و لاستیک آببندی از جنس EPDM یا NBR می باشد. با توجه به طراحی این شیر ، امکان تعویض قطعات و تعمیر و نگهداری و سرویس بدون خارج کردن آن از شبکه میسر است. با تغییر درصد گشودگی شیر می توان مقدار فشار و دبی را کنترل نمود. این شیر در دو مدل کنترل با عملگر دستی (فلکه) یا با عملگر برقی قابل ارائه است .

کاربرد شیر سوزنی میراب

از این شیر به عنوان شیر تنظیم جریان استفاده می شود. این شیر قابل استفاده در خطوط آب رسانی شهری، صنایع و... می باشد. توصیه می شود جهت فشارهای بالاتر از 16 bar از طرح آب بندی فلز به فلز استفاده شود .

پوشش رنگ شیرآلات سوزنی میراب:

کلیه قطعات چدنی توسط رنگ اپوکسی پودری آبی (RAL 5005 یا RAL 5015)  به روش الکترواستاتیکی پوشش داده می شوند.

عملگرها

تولید عمومی این شیر با فلکه دستی بوده و در صورت درخواست با عملگر برقی، هیدرولیک و پنوماتیک قابل ارائه می باشد .

تست فشار طبق استاندارد DIN EN 12266-1

تست فشار با آب (bar)


فشار اسمی (bar)

تست آببندی

تست استحکام بدنه

11

17

10

18

25

16

28

38

25











شیر سوزنی میراب



مشخصات قطعات از سایز 50 تا سایز 250

شیر سوزنی میراب

قطعات شیر سوزنی میراب

شماره

قطعه


نام قطعه


جنس قطعه


1


2

01

بدنه

*EN 1563/EN/GJS-400-15



02

رینگ آببندی

DIN EN 10088-3/1.4301



03

ماردون

DIN EN 10088-3/1.4321


04

واشر دو تکه

DIN EN 10088-3/1.4301


05

مهره شش گوش

DIN EN 10088-3/1.4301


06

دیسک آببندی با روکش Rubber

EN 1563/EN-GJS-400-15/EPDM (NBR on Request)

07

اورینگ

NBR (EPDM on Request)

08

درپوش

*EN 1563/EN-GJS-400-15



09

واشر تخت

ISO 3506-2,Gr.A2,Property Class 70



10

پیچ سر شش گوش

ISO 3506-1,Gr.A2,Property Class 70



11

پکینگ گرافیتی

Graphite

12

پین

DIN EN 10088-3/1.4021



13

پیچ چشمی

ISO 898-1,Property Class 8.8, Zinc Plated



14

نگهدارنده پکینگ

EN 1563/EN-GJS-400-15



15

واشر تخت

ISO 898-2,Property Class 8, Zinc Plated



16

مهره

ISO 898-2,Property Class 8, Zinc Plated



17

فلکه

EN 1563/EN-GJS-400-15



18

واشر تخت

ISO 898-2,Property Class 8, Zinc Plated



19

مهره

ISO 898-2,Property Class 8, Zinc Plated





(1) قطعات یدکی پیشنهادی.
(2) قطعات مستهلک شونده.
* مطابق سفارش با جنس EN-GJS-500-7 نیز ارائه می گردد .

مشخصات قطعات از سایز 300 تا 1000

شیرآلات میراب

قطعات شیر سوزنی میراب

شماره قطعه


نام قطعه


جنس قطعه


1


2

01

بدنه

*EN 1563/EN-GJS-400-15



02

سیت فلکه

DIN EN 10088-3/1.4301

03

اورینگ

NBR/(EPDM on Request)



04

پیچ آلن

ISO 3506-1,Gr.A2, Property Class 70



05

قرقره

EN 1563/EN-GJS-400-15



06

لاستیک آببندی

EPDM/(NBR on Request)

07

نگهدارنده لاستیک آببندی

EN 1563/EN-GJS-400-15


08

پیچ آلن

ISO 3506-1,Gr.A2, Property Class 70



09

نگهدارنده واشر دوتکه

EN 1563/EN-GJS-400-15



10

پیچ آلن

ISO 3506-1,Gr.A2, Property Class 70



11

ماردون

DIN EN 10088-3/1.4021


12

واشر دوتکه

ASTM B 148 UNS 95200


13

درپوش

EN 1563/ EN-GJS-400-15/St 37-2*



14

اورینگ

NBR /(EPDM on Request)

15

واشر تخت

ISO 3506-2,Gr.A2, Property Class 70



16

پیچ سر شش گوش

ISO 3506-1,Gr.A2, Property Class 70



17

بوش درپوش

ASTM B148 UNS 95200


18

اورینگ خارجی

NBR /(EPDM on Request)

19

اورینگ داخلی

NBR /(EPDM on Request)

20

نگهدارنده بوش درپوش

EN 1563/EN-GJS-400-15



21

واشر تخت

ISO 898-2,Property Class 8, Zinc Plated



22

پیچ سر شش گوش

ISO 898-1,Property Class 8.8, Zinc Plated



23

کورکن

ISO 3506-1,Gr.A2,Property Class 70


24

یاتاقان واسط

EN 1563/EN-GJS-400-15



25

واشر تخت

ISO 898-2,Property Class 8.8, Zinc Plated



26

پیچ سر شش گوش

ISO 898-1,Property Class 8.8, Zinc Plated




(1)  قطعات یدکی پیشنهادی.
(2)  قطعات مستهلک شونده.
* مطابق سفارش با جنس EN-GJS-500-7 نیز ارائه می گردد.

مشخصات قطعات از سایز 50 تا 250

شیر سوزنی (کف فلزی)

Weight

(Kg)

Turns

mm



mm

mm



n

mm



mm



mm

L

mm

PN

mm

DN

mm

12

9

150

203

19

4

19

125

165

230

10,16,25

50

23

11

180

285

19

PN10,16=4

19

145

185

290

10,16,25

65

PN25=8

26

12

180

285

19

8

19

160

200

310

10,16,25

80

41.5

15

240

347

19

8

PN10,16=19

PN10,16= 180

PN10,16=220

350

10,16,25

100

PN25=23

PN25=190

PN25=235

61

13

320

430

PN10,16=19

8

PN10,16=19

PN10,16=210

PN10,16=250

400

10,16,25

125

PN25=23.5

PN25=28

PN25=220

PN25=270

80

15.5

320

445

19

8

PN10,16=23

PN10,16=240

PN10,16=285

480

10,16,25

150

PN25=28

PN25=250

PN25=300

136

13

320

510

PN10,16=20

PN10 =8

PN10,16=23

PN10,16295

PN10,16=340

600

10,16,25

200

PN25=22

PN16,25=12

PN25=28

PN25=310

PN25=360

204

16.5

320

540

PN10,16=22

12

PN10 =23

PN10 =350

PN10,16=400

730

10,16,25

250

PN16=28

PN16=355

PN25=24.5

PN25 =31

PN25 =370

PN25=425

شیر سوزنی میراب با طرح آب بندی فلز به فلز

  • فشار قابل تحمل شیر سوزنی میراب : PN10-PN40
  • سایز تولیدی شیر سوزنی میراب : DN50-DN200
  • ابعاد فلنج ها مطابق استاندارد : (DIN EN 1092-2 (DIN 2501
  • فلنج تا فلنج شیر مطابق با استاندارد : (DIN EN 558-1 series 1 (DIN 3202-F1

مشخصات شیر سوزنی میراب با طرح آب بندی فلز به فلز

این طرح شیرهای سوزنی از طریق تماس فلز به فلز آب بندی را انجام می دهد. جنس بدنه و درپوش این شیر فولادی و نشیمنگاه آب بندی در بدنه و زبانه هردو از جنس استینلس استیل با گرید 304 هستند، که دارای مقاومت به خوردگی و صافی سطح مناسب می باشند.

کاربرد شیر سوزنی میراب با آب بندی فلز به فلز

این شیر جزئی از شیرهای کنترلی بوده و جهت تنظیم جریان مورد استفاده قرار می گیرد. این شیر در خطوط انتقال سیالات، آب خام، آب آشامیدنی، آب های صنعتی، بخار و هوای فشرده می تواند مورد استفاده قرار گیرد.

پوشش رنگ
کلیه قطعات فولادی توسط رنگ اپوکسی پودری آبی (RAL 5005 یا RAL 5015)  به روش الکتروستاتیکی پوشش داده می شوند. در ضمن کلیه قطعات فولادی با رنگ خاص که قادر به تحمل درجه حرارت تا 150 درجه سانتیگراد بوده و همچنین برای آب آشامیدنی نیز مناسب است بصورت سفارش خاص پوشش داده می شوند .

عملگرها

تولید عمومی این شیر با فلکه دستی بوده و در صورت درخواست با عملگر برقی، هیدرولیک و پنوماتیک قابل ارائه می باشد .

تست فشار طبق استاندارد DIN EN 12266-1

تست فشار با آب(bar)



فشار اسمی(bar)

تست استحکام بدنه

تست آببندی

17

11

10

25

18

16

38

28

25

60

44

40



شیرآلات کف فلزی

مشخصات قطعات از سایز 300 تا 1000

Weight

(kg)



Turns

d

mm

mm

mm

b

mm

n

1d

mm

∅K

mm

D

mm

L

mm

DN

mm









PN

10

411

105

400

924

883

24.5

12

23

400

445

850

300

624

108

400

1074

975

24.5

16

23

460

505

980

350

700

108

400

1074

975

24.5

16

28

515

565

1100

400

808

103

400

1115

1055

25.5

20

28

565

615

1200

450

1030

117

400

1133

1074

26.5

20

28

620

670

1250

500

1144

117

400

1133

1074

30

20

31

725

780

1450

600

2287

290

400

1738

1658

32.5

24

31

840

895

1650

700

2415

290

400

1738

1658

35

24

34

950

1015

1850

800

4425

324

500

1850

1786

37.5

28

34

1050

1115

2050

900

4915

421

500

1945

1846

40

28

36

1160

1230

2250

1000





















ابعاد شیر سوزنی


Weight

(kg)


Turns

mm

mm

mm

b

mm

n

mm

K

mm

D

mm

L

mm

DN

mm






PN

16



419

105

400

942

883

24.5

12

28

410

460

850

300

640

108

400

1074

975

26.5

16

28

470

520

980

350

721

108

400

1074

975

28

16

31

525

580

1100

400

850

103

400

1115

1055

30

20

31

585

640

1200

450

1100

117

400

1133

1074

31.5

20

34

650

715

1250

500

1265

117

400

1133

1074

36

20

37

770

840

1450

600

2331

290

400

1738

1658

39.5

24

37

840

910

1650

700

2463

290

400

1738

1658

43

24

41

950

1025

1850

800

4471

324

500

1850

1786

46.5

28

41

1050

1125

2050

900

5010

421

500

1945

1846

50

28

41

1170

1255

2250

1000

438

105

400

942

883

27.5

16

31

430

485

850

300




PN

25

671

108

400

1074

975

30

16

34

490

555

980

350

767

108

400

1074

975

32

16

37

550

620

1100

400

891

103

400

1115

1055

34.5

20

37

600

670

1200

450

1144

117

400

1525

1445

36.5

20

37

660

730

1250

500

1310

117

400

1525

1445

42

20

41

770

845

1450

600

2444

290

400

1738

1658

46.5

24

44

875

960

1650

700

2628

290

400

1738

1658

51

24

50

990

1085

1850

800

4687

324

500

1850

1786

55.5

28

50

1090

1185

2050

900

5291

421

500

1945

1846

60

28

56

1210

1320

2250

1000

نکات مهم درمورد نحوه گزینش شیرهای سوزنی میراب

در موقع انتخاب شیرهای کنترلی از جمله شیرهای سوزنی سایز لوله شبکه نقش مهمی در انتخاب سایز شیر ندارد بلکه میزان حداقل و حداکثر گذر حجمی آب (دبی) ملاک انتخاب می باشد .
در جدول ذیل حداقل، نرمال و حداکثر گذر حجمی(دبی) سایزهای مختلف شیرهای سوزنی نشان داده شده است. برای عملکرد بهینه و مناسب شیر انتخاب صحیح آنها براساس این جدول و رعایت مقادیر الزامی است.
جدول حداقل، نرمال و حداکثر گذر حجمی آب (دبی) در شیر بر حسب لیتر بر ثانیه

700

600

500

450

400

350

300

250

200

150

125

100

80

65

50

DN

307

226

157

127

100

77

26

39

25

14

10

6

4

2.7

1.6

حداقلI/S

1154

848

589

477

377

289

212

147

94

53

37

24

15

10

6

نرمالI/S

1924

1414

982

795

628

481

353

245

157

88

61

40

25

17

10

حداکثرI/S

در صورت استفاده دائم از شیر حداکثر دبی 20% از جدول فوق کمتر در نظر گرفته شود.

تعیین افت فشار در شیر سوزنی میراب

ابتدا مقدار Kv را از روی جدول تعیین نموده و سپس با استفاده از فرمول مقدار افت فشار PΔ را محاسبه می¬نماییم

Q=Kv√ΔP
ΔP=(Q/Kv)^2

  • افت فشار bar) = ΔP)
  • ضریب جریان  m^3⁄h) = Kv)
  • مقدار دبی  m^3⁄h) = Q)

تعریف فاکتور (%) Kv

میزان جریانی است که بر حسب مترمکعب در ساعت در شرایط محیطی C° 20 از شیر عبور کرده و در حالت کاملاً باز شیر معادل (1bar) افت فشار ایجاد می نماید .

700

600

500

450

400

350

300

250

200

150

125

100

80

65

50

DN

6200

3250

3050

2298

1790

1650

1640

880

422

250

171

104

78

61.5

35

Kv



مقایسه kv و dn

"شرکت میراب حق هرگونه تغییر در ابعاد و مشخصات را برای خود محفوظ می دارد ."

سایر محصولات شرکت میراب

  • خانواده شیرهای پروانه ای: پروانه ای فلنج دار، پروانه ای بدون فلنج، پروانه ای با عملگر هیدرولیک وزنه ای، پروانه ای بدنه باریک بدون فلنج با پروانه  خارج از مرکز
  • خانواده شیرهای کشویی: کشویی زبانه لاستیکی، کشویی زبانه فلزی، چاقویی، کشویی تیغه ای
  • خانوداه شیرهای یکطرفه: یکطرفه وزنه ای،یکطرفه لولایی، یکطرفه سوپاپی فنردار، یکطرفه نازل دار، یکطرفه سوپاپ مکش، دریچه تخلیه
  • خانواده شیرهای هوا: هوای دو محفظه دو روزنه، هوای تک محفظه دو روزنه، هوای فاضلابی، هوای اهرم دار، خلاء شکن
  • خانواده شیرهای کنترلی: کنترل اتوماتیک دیافراگمی، سوزنی، سوزن، شیر تخلیه مخروط ثابت، هالوجت، غلافی
  • خانواده شیرهای آتش نشانی: آتش نشانی ایستاده، آتش نشانی دفنی
  • خانواده صافی ها: صافی Y ، صافی سبدی، صافی Tee، صافی یکسر فلنج
  • خانواده اتصالات: اتصالات قابل پیاده کردن F2 ، F1 ، انواع فلنج¬های تخت و لبه دار
  • تامین انواع عملگر: برقی، هیدرولیک، پنوماتیک، سیار



پست های پیشنهادی

در این پنجره ها از یک جریان آب سرد استفاده می شود که هوا را خنک می کند. برخلاف تصور عموم، جریان آب خنک در شیشه جریان ندارد و برای این کار از یک ورقه ل...
با توجه به اینکه اغلب زیر ساخت های تاسیساتی در ساختمان ها بین مرحله آجرچینی و نازک کاری و یا در زیر سقف های کاذب ایجاد میگردد، شرکت سوپرپایپ اقدام به ...
سیستم پوش فیت نسبت به لوله های پلیکا و پلی اتیلن دارای مزایا و معایبی می باشد ولی با بررسی های صورت گرفته مشخص گردیده که  مزایای استفاده از سیستم...
ماکسی‌ فیلتر سوپردرین، به عنوان جایگزین عصایی پشت‌ بام ها از جمله در روف‌گاردن‌ها و همچنین برروی سپتیک تانک قابل استفاده است. ماکس...
عضویت در خبرنامه
با عضویت در خبر نامه پایپ کالا مگ ، هر هفته یک ایمیل حاوی مطالب جدید دریافت خواهید کرد.
ارسال نظر
