آشنایی با واژه نامه لوله و اتصالات

۱۳۹۸/۱۱/۰۶ ۱۱:۲۸:۱۱
آشنایی با واژه نامه لوله و اتصالات

برای شناختن لوله و اتصالات اطلاعات زیر را به خاطر بسپارید

پر مصرف ترین اقلامی که در یک پروژه پایپینگی مورد استفاده قرار میگیرد ، لوله و اتصالات می باشد . لوله و اتصالات فولادی از جنس کربن استیل و استنلس استیل مورد بحث این مقاله پایپ کالا می باشد .
هنگامی که لوله و اتصالات فولادی از پرمصرف ترین موارد یک موتورخانه و ... می باشد می بایست با واژه نامه های آن نیز آشنا باشیم تا شناسایی و خرید کردن آنها بسیار راحتتر باشد .
مواردی از شناسایی لوله و اتصالات که میخواهیم با آنها آشنا شویم عبارتند از : وزن ، طول لوله ، بیان ضخامت ، قطر بیرونی ، قطر درونی و بیان سایز آن ها می باشد .

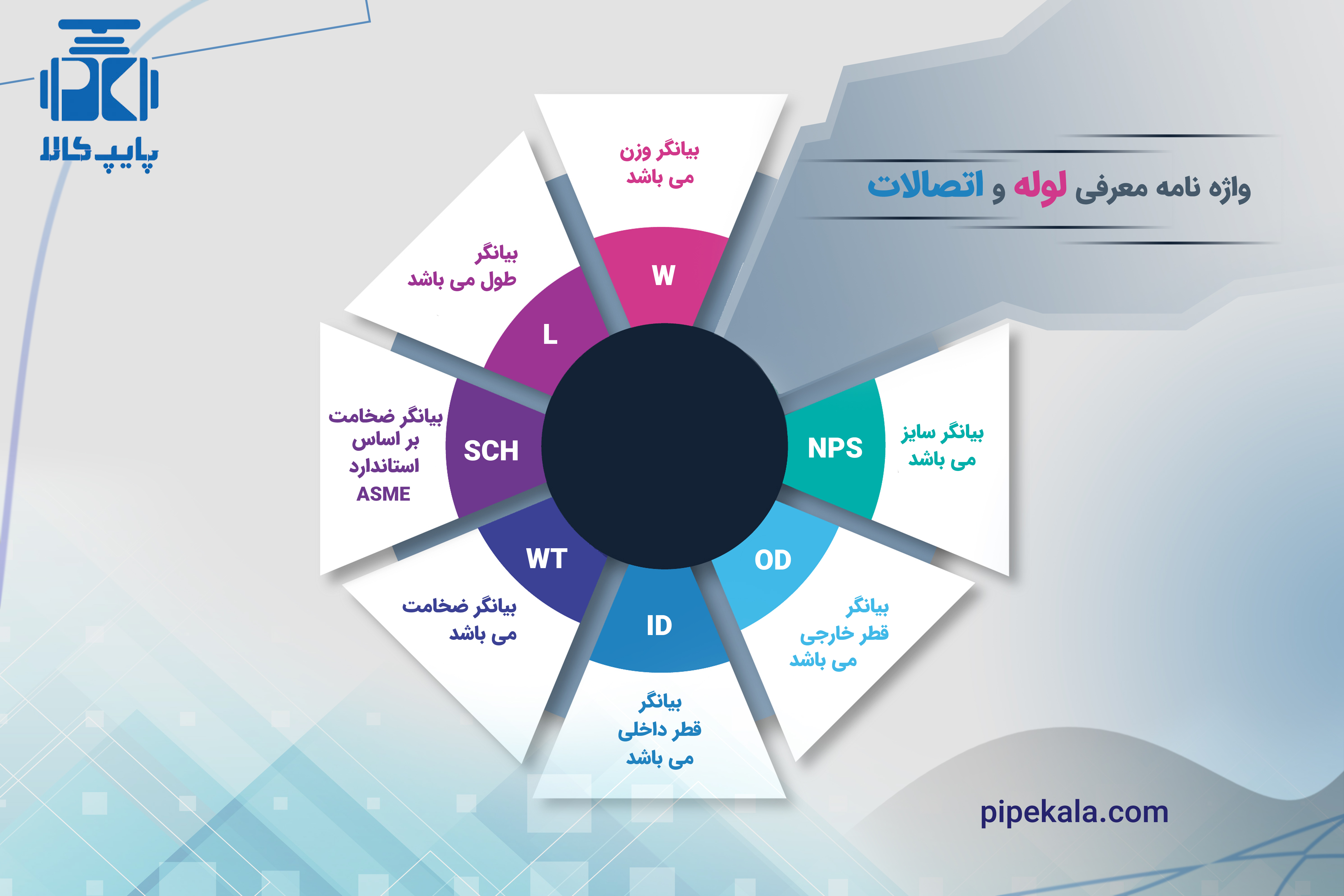

واژه نامه لوله و اتصالات

برای آشنایی با لوله و اتصالات چه چیزهایی لازم داریم ؟

1- W ( وزن ) : عبارت " W" مخفف شده عبارت Weight می باشد که بیانگر وزن لوله و اتصالات می باشد . واحد وزن در لوله و اتصالات بر حسب کیلوگرم (Kg) می باشد که در بین لوله در مقایسه با اتصالات اندکی متفاوت می باشد و به صورت زیر می باشد :
وزن لوله ها در جدول استاندارد طبق وزن بر واحد هر یک متر از آن بیان می شود . با توجه به اینکه لوله ها عموما در شاخه های 6 متری تولید و به فروش می رسند می بایست عدد بدست آمده از جدول استاندارد را در 6 ضرب کنیم تا وزن یک شاخه 6 متری لوله مشخص شود .

استاندارد ابعادی انواع لوله های فولادی

- لوله های بدون درز مانیسمان طبق استاندارد ابعادی ASME B36.10 سنجیده می شوند و برای بدست آوردن وزن آنها می بایست به این استاندارد مراجعه کرد .
- لوله های درزدار و لوله های گالوانیزه نیز طبق استاندارد DIN 2440 سنجیده می شوند که برای بدست آوردن وزن این نوع از لوله های فولادی می بایست به این استاندارد رجوع کرد .

وزن اتصالات فولادی نیز بر حسب کیلوگرم بوده و همان عددی که در استاندارد درج شده بیانگر وزن کلی اتصالات می باشد . لازم به ذکر می باشد که اتصالات درزدار و اتصالات گالوانیزه دارای جدول وزنی مشخصی نمی باشند اما در مورد اتصالات جوشی Butt Weld و اتصالات ساکت ولد و دنده ای فشار قوی دارای استاندارد می باشیم که به تفضیل شرح می دهیم .

- اتصالات جوشی Butt Weld طبق استاندارد ابعادی ASME B 16.9 سنجیده می شود و وزن این اتصالات در این استاندارد به صورت واضح ذکر شده است . این نوع از اتصالات به صورت مانیسمان (بدون درز) ساخته می شود ، اتصالات بنکن Benkan که از واردات پایپ کالا می باشد نیز از این اتصالات می باشند .
- اتصالات فشارقوی به صورت فورج شده ساخته می شود و برای اطلاع از وزن آنها می بایست به استاندارد ASME B16.11 مراجعه کنیم .
2- L ( طول ) : عبارت L مخفف Lenght می باشد که معرف طول بر حسب متر می باشد . این عبارت بیشتر برای لوله ها مورد استفاده قرار میگیرد . طول لوله های فولادی به صورت 6 متری و 12 متری می باشد که نوع 6 متری آن مرسوم تر می باشد .
3- SCH ( رده ) : عبارت SCH مخفف Schedule می باشد که بیانگر راهنمای ضخامت لوله و اتصالات مانیسمان می باشد ، دقت شود که این عبارت تنها برای لوله و اتصالات مانیسمان مورد استفاده قرار میگیرد و برای لوله و اتصالات درزدار از این عبارت ( SCH ) استفاده نمی شود .
با دانستن میزان SCh و رجوع به استاندارد ASME B 36.10 می توان ضخامت لوله و اتصالات را بر حسب میلی متر مشخص کرد ، دقت شود که برای رجوع به جدول ذکر شده می بایست علاوه بر SCH باید سایز نیز مشخص باشد . برای مثال لوله و اتصالات سایز 1 اینچ و SCH40 دارای ضخامتی برابر با 3.38 میلی متر می باشد .
4- WT ( ضخامت دیواره ) : عبارت WT مخفف شده کلمه Wall Thickness می باشد . این عبارت برای لوله و اتصالات درزدار به کار می رود که بیانگر میزان ضخامت آن ها می باشد .
5- ID ( قطر درونی ) : عبارت ID مخفف کلمه Internal Diameter می باشد که نشان دهنده قطر داخلی لوله و اتصالات می باشد.
6- OD ( قطر بیرونی ) : عبارت OD مخفف Outside Diameter می باشد که نشان دهنده قطر بیرونی لوله و اتصالات می باشد .

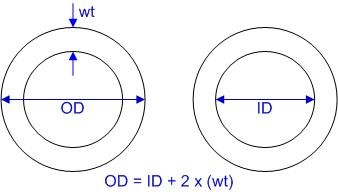

فرمول محاسبه قطر بیرونی و درونی ضخامت به صورت زیر زیر می باشد :
قطر بیرونی = قطر داخلی + ضخامت *2

7- NPS ( سایز ) : عبارت NPS مخفف Nominal Pipe Size می باشد که بیانگر سایز لوله بر حسب اینچی می باشد که با مشخص کردن آن می توانید قطر بیرونی لوله را بدست آورید .
پایپ کالا ارائه دهنده اطلاعات فنی در زمینه پایپینگ بوده و امیدوار است که بتواند راهنمای هرچند کوچک برای مخاطبین خود باشد.
