آلیاژهای ساختاری لرزه گیرهای آکاردئونی ارتعاشات صنعتی

لرزه گیر آکاردئونی ارتعاشات صنعتی

فلزات با توجه به خصوصیات فیزیکیشان، با افزایش دما منبسط و با کاهش دما منقبض می شوند. در سیستم های تاسیساتی، این پدیده باعث تغییر در طول بخش های جداگانه خط لوله می شود. از آنجا که خطوط لوله حداقل در دو نقطه فیکس و ساپورت گذاری می شوند، هرگونه تغییر طول ناشی انبساط و انقباض، باعث اعمال نیرو به این نقاط شده و ممکن است موجب آسیب به سیستم تاسیساتی شود.

تا آنجا که ممکن است طراحان از انعطاف پذیری ذاتی لوله ها برای جبران تغییر طول در خطوط استفاده می کنند. ولی اگر این تغییر طول از انعطاف پذیری ذاتی لوله فراتر رود استفاده از اتصالات آکاردئونی برای جبران این حرکات ضروری است.
لرزه گیرهای آکاردئونی علاوه بر مهار تغییر طول خطوط، تا حدودی لرزش های مکانیکی پمپ ها، کمپرسورها، توربین ها و موتورها که در مجاورت تکیه گاه های نصب شده اند را جذب و مهار می کنند.

موارد استفاده اتصالات آکاردئونی

  1. سیستم های گرمایشی و تهویه مطبوع
  2. انواع نیروگاه های بخار،سیکل ترکیبی،برق آبی و هسته ای
  3. پالایشگاه نفت و گاز
  4. صنایع پتروشیمی
  5. صنایع فولاد
  6. صنایع سیمان
  7. مبدل های حرارتی
  8. صنایع چوب و کاغذ
  9. خروجی اگزوز موتورهای احتراقی

بررسی انواع حرکت در لرزه گیرهای آکاردئونی

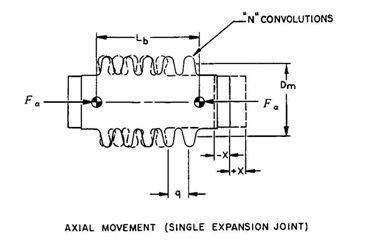

حرکت محوری
حرکت محوری در اتصالات آکاردئونی با تغییر طول در بخش انعطاف پذیر (بلوز)، بخاطر نوع طراحی بدنی و قسمت انعطاف پذیر امکان پذیر است.

حرکت خطی لرزه گیر آکاردئونی

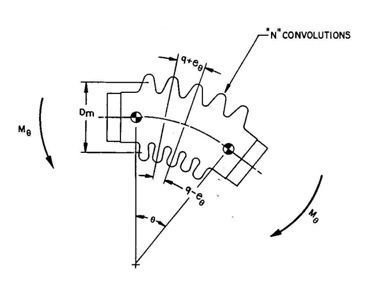

حرکت زاویه ای
حرکت زاویه ای، جابجایی دورانی محور طولی قسمت انعطاف پذیر اتصال آکاردئونی حول یک نقطه است

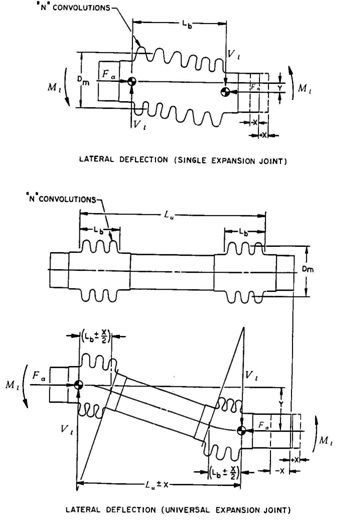

حرکت جانبی
حرکت جانبی ، حاصل از جابجایی یك سمت یا هردو سمت لرزه گیر آکاردئونی در جهت عمود بر محور طولی آن است.

حرکت جانبی لرزه گیرهای آکاردئونی

روش های بستن لرزه گیر آکاردئونی در خط

معمولا لرزه گیرهای آکاردئونی را در خطوط طبق اصول ثابتی می بندند که عبارت است از:

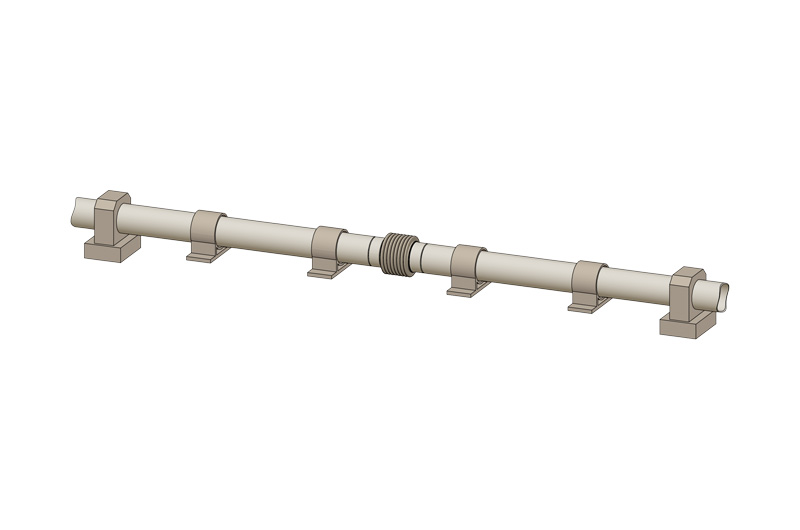

بستن لرزه گیر آکاردئونی در خطوط افقی

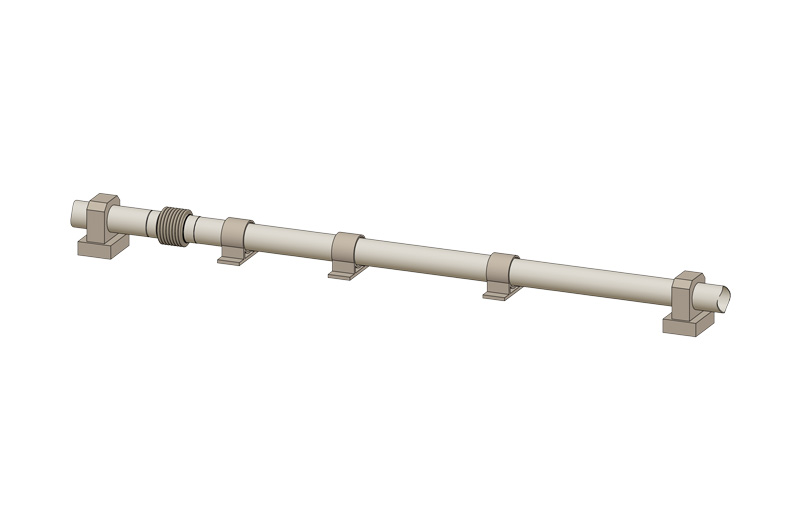

بستن لرزه گیر آکاردئونی در خطوط افقی

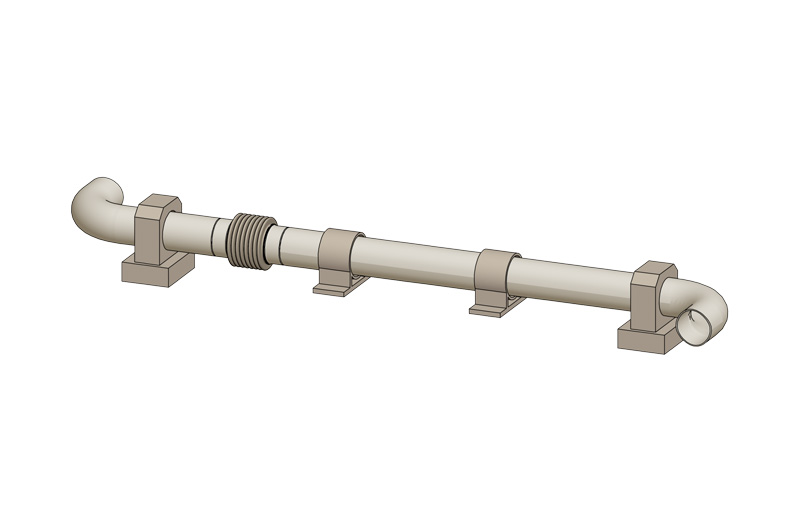

بستن لرزه گیر آکاردئونی در خطوط افقی

بستن لرزه گیر آکاردئونی در در خطوط "Z" شکل

بستن لرزه گیر آکاردئونی در در خطوط "Z" شکل

بستن لرزه گیر آکاردئونی در خطوط "T" شکل

بستن لرزه گیر آکاردئونی در خطوط "T" شکل

انواع لرزه گیرهای آکاردئونی ارتعاشات صنعتی ایران
شرکت ارتعاشات صنعتی ایران از تولید کنندگان پیشتاز در تولید انواع لرزه گیرهای آکاردئونی و لاستیکی می باشد. لرزه گیرهای آکاردئونی ارتعشات صنعتی ایران در سه نوع جوشی، فلنجدار و دنده ای تولید می شوند که می توانند همراه با مهار یا بدون مهار باشند.
لرزه گیرهای آکاردئونی شرکت ارتعاشات صنعتی ایران با توجه به فشار به انواع (PN10 (10 بار و (PN16 (16 بار و class 150 (کلاس 150) تقسیم بندی می شوند.

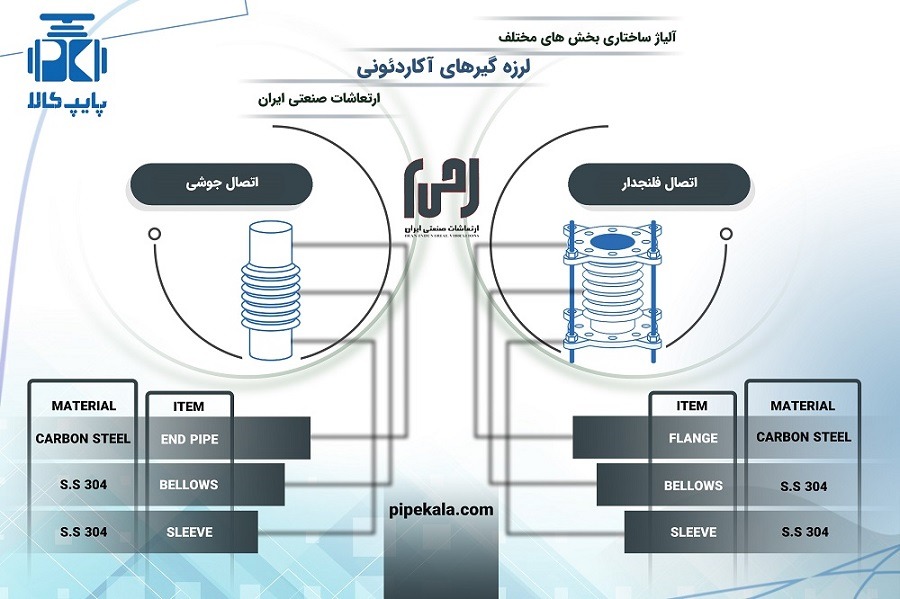

جنس متریال اجزای اتصال آکاردئونی ارتعاشات صنعتی

لرزه گیر آکاردئونی جوشی

  • انتهای لرزه گیر: کربن استیل
  • قسمت انعطاف پذیر: استنلس استیل 304
  • غلاف داخلی: استنلس استیل 304

لرزه گیر آکاردئونی فلنجدار

  • فلنج: کربن استیل
  • قسمت انعطاف پذیر: استنلس استیل 304
  • غلاف داخلی: استنلس استیل 304

استنلس استیل 304 (s.s 304) مقاومت در برابر خورندگی اتصالات آکاردئونی را افزایش می دهد و باعث افزایش قابلیت جوشکاری و در این اتصالات می شود. از دیگر مزایای این این آلیاژ می توان به ریخته گری خوب و دقیق اشاره نمود.
جنس ورق آکاردئونی با توجه به دما، نوع سیال و شرایط محیطی می تواند متفاوت باشد و شما عزیزان می توانید لرزه گیرهای آکاردئونی مورد نیاز شرایط پروژه های خود را به نمایندگی های شرکت ارتعاشات صنعتی ایران نظیر پایپ کالا سفارش داده و تهیه نمایید.
مثلا در شرایطی که دمای خطوط لوله کشی پروژه بسیار بالا باشد می توانید از لرزه گیر آکاردئونی با جنس ورق استنلس استیل 309 استفاده نمایید. از مزایای این آلیاژ می توان درصد بالای کروم و نیکل را نام برد که باعث می شود مقاومت بالایی در برابر حرارت داشته و تا دمای 1150 درجه سانتی گراد قابل استفاده باشد.

سایر آلیاژهای ورق های آکاردئونی ارتعاشات صنعتی ایران و مشخصات فنی آلیاژهای این اتصالات عبارتند از:

TEMPERATURE



MAX

MIN

CSN

DIN

BRIEF CHARACTRISTIS

AISI/ASTM

MATERIAL

550

250-

17240

1.4301

مقاوم در مقابل خوردگی، قابلیت جوشکاری و ریخته گریخوب

304

STAINLESS

STEED

550

250-

17249

1.4306

همانند SS304 حاوی کربن کمتر – مقاوم در برابر خوردگی

304L

1000

100-

17251

1.4828

مقاوم در برابر حرارت با درصد بالای کروم و نیکل و قابل استفاده تا دمای 1150 درجه سانتی گراد

309

550

100-

17346

1.4410

قابل استفاده در محیط های خورنده مخصوصا اسیدی

316

550

100-

17349

1.4404

316L

550

100-

17348

1.4571

316Ti

550

250-

17247

1.4541

مابه 304 همرا با آلیاژ تیتانیوم و در نتیجه مقاوم در برابر حرارت وخوردگی

321
