اتصالات جوشی

۱۳۹۹/۰۱/۲۰ ۱۲:۲۹:۴۷

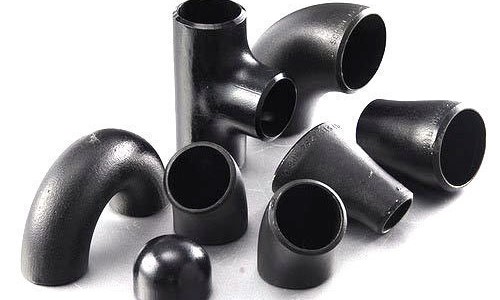

اتصالات جوشی

بعد از در نظر گرفتن لوله ها در یک پروژه ، اتصالات بیشترین حضور را در پایپنگ پروژه دارند . اتصالات کاربردهای بسیاری در یک پروژه دارند و همانطور که می دانید لوله ها به صورت 6 متری تولید می شوند و قابلیت انعطاف ندارند ، پس برای کارهای مختلفی که می بایست در پایپبنگ انجام شود از اتصالات استفاده می شود .

انواع اتصالات

اتصالات انواع بسیاری زیادی از نظر نوع اتصال ، از نظر نوع آلیاژ و روش ساخت دارند که با توجه به پروژه ، میزان حساسیت دما و فشار پروژه و نوع سیال و ... انتخاب می شوند ، ابتدا انواع اتصالات را بررسی کرده و سپس به دنبال مقصود اصلی این مقاله خواهیم رفت .

آلیاژ های متفاوت اتصالات

اتصالات دارای آلیاژهای متفاوتی می باشند که اغلب با توجه به نوع سیال این آلیاژ انتخاب می شود . آلیاژ های متدوال اتصالات کاربردی در تاسیسات و صنعت عبارتند از :
- اتصالات کربن استیل (Carbon Steel Fitting)
- اتصالات استنلس استیل (Stainless Steel Fitting)
- اتصالات پلیمری ( Polymer fitting)
- اتصالات چدنی (Cast Iron Fitting)
موضوع مورد بحث مقاله ما در مورد اتصالات فولادی کربن استیل می باشد اما به توضیح مختصر در مورد سایر آلیاژها نیز خواهیم پرداخت :

اتصالات استنلس استیل

برای مصارف صنعتی و برای سیالاتی که میزان خورندگی بالایی دارند مورد استفاده قرار می گیرد زیرا استنلس استیل مقاومت بالایی در مقابل خوردگی دارد .
همچنین از اتصالات استنلس استیل برای سیالات بهداشتی ، خوراکی و پزشکی نیز استفاده می شود زیرا در مقابل اکسیژن واکنش نشان نمی دهد و تشکیل اکسید آهن نمی دهد و همواره سطح تمیز و براقی دارد .

اتصالات پلیمری

اتصالات پلیمری به تازگی به تاسیسات و صنعت روی آورده اند که می توانند در آینده نزدیک جایگزین خوبی برای اتصالات فولادی باشند . اتصالات پلیمری به علت وزن پایین و نصب راحت بسیار در تاسیسات خانگی طرفدار پیدا کرده اند .
همچنین از این اتصالات برای مصارف کشاورزی همچون آبیاری قطره و اتصالات سرچاهی استفاده می شود .

اتصالات چدنی

اتصالات چدنی بسیار کم رنگ شده اند و خیلی مورد استفاده قرار نمی گیرند اما برای مصارفی همچون تخلیه فاضلاب های صنعتی مورد استفاده قرار میگیرند .

انواع روش ساخت اتصالات فولادی کربن استیل

اتصالات فولادی کربن استیل به سه روش زیر ساخته می شوند :

اتصالات مانیسمان

روش ساخت اتصالات مانیسمان به این صورت می باشد که هیچ گونه درز جوشی در راستای اتصالات پیدا نمی کنید و از لوله های مانیسمان برای ساخت این اتصالات استفاده می شود . اتصالات مانیسمان بنکن از این دسته از اتصالات می باشد .

اتصالات درزدار

اتصالات فولادی درزدار به صورتی تولید می گردند که دارای خط جوش در بدنه اتصالات می باشد . اتصالات درزدار به صورت قالب و از دو تیکه تولید می گردند .
اتصالات درزدار ایران اتصال نمونه ای از این اتصالات می باشند .

اتصالات گالوانیزه

اتصالات گالوانیزه نیز به روش درزدار تولید می گردند اما سط داخلی و خارجی این اتصالات با گالوانیزه پوشش داده شده است تا مقاومت بالایی در برابر خوردگی و زنگ زدگی داشته باشند .
ابتدا و انتهای اتصالات گالوانیزه به صورت دنده ایی می باشد و این اتصالات را جوشکاری نمی کنند و به لوله های گالوانیزه متصل می شوند .
اتصالات مانیسمان و اتصالات درزدار به صورت جوشی به لوله ها متصل می شوند که از این رو به اتصالات جوشی معروف می باشند .

انواع اتصالات جوشی

حال پس از معرفی انواع اتصالات نوبت به این می رسد که اتصالات جوشی شامل چه نوع از اتصالاتی می باشند و وظیفه آن ها چگونه می باشد ؟

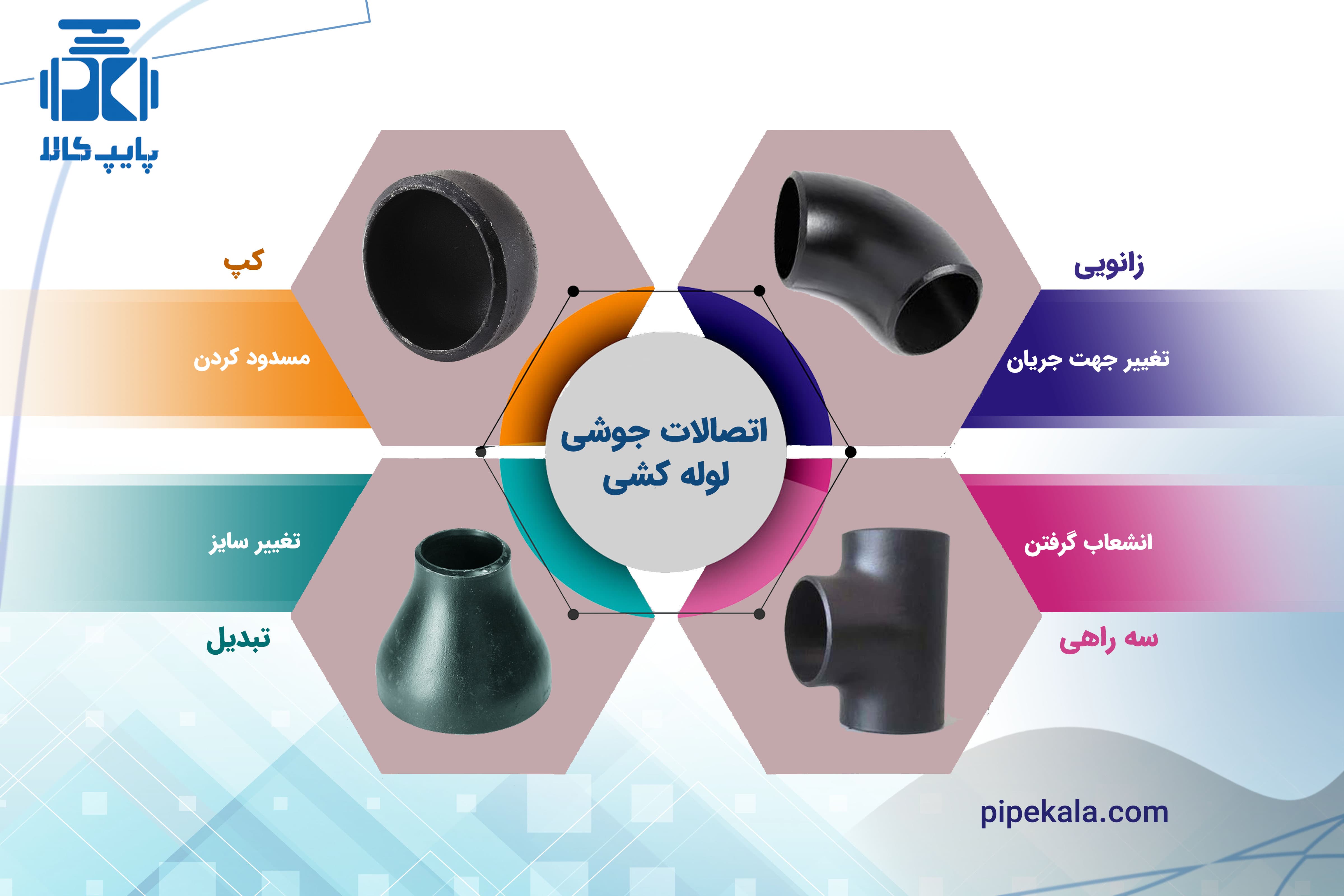

اتصالات جوشی

کاربرد انواع اتصالات جوشی

1- زانویی
یکی از پرکاربردترین اتصالات جوشی می باشد که برای تغییر جهت جریان مورد استفاده قرار می گیرد و به صورت 90 درجه و 45 درجه جهت جریان را تغییر می دهد.
2- سه راهی
برای انشعاب گرفتن از لوله ها می بایست از سه راهی استفاده نمود ، با استفاده از سه راهی و متصل کردن به لوله می توان برای سایر بخش ها انشعاب در نظر گرفت .
سه راهی دارای دو نوع می باشد که با توجه به سایز انشعاب آن مشخص می شود : سه راهی مستقیم که سایز انشعاب با سایز خط اصلی یکسان است و سه راهی تبدیلی که سایز انشعاب کوچکتر از سایز خط اصلی است .
3- تبدیل
از تبدیل ها برای تغییر سایز خط لوله استفاده می شود . تبدیل ها مانیسمان بنکن دارای دو نوع تبدیل صاف و تبدیل ک می باشند .
4- کپ
از کپ برای مسدود کردن جریان سیال استفاده می شود . یکی از بزرگترین مکان هایی که از کپ استفاده می شود در انتهای مسیر و کلکتورها می باشد .
