اتصالات فشارقوی دنده ای

۱۳۹۸/۰۶/۲۸ ۱۱:۰۰:۴۴
اتصالات فشارقوی دنده ای

اتصالات فشارقوی دنده ای

اتصال به وسیله رزوه احتمالا یکی از قدیمی ترین روش اتصال در خطوط لوله کشی می باشد. اتصالات فشار قوی دنده ای و یا بطور کلی اکثر اتصالات دنده ای برای لوله ها با قطر پایین استفاده می شوند. (عموما برای لوله ها با قطر نامی NPS2 و کوچکتر) زیرا در سایزهای بزرگ می توان گفت که کارایی نداشته و آب بندی آن دشوار خواهد بود.

اتصالات فشارقوی دنده ای و ساکت ولد

اتصالات ساکت ولد و اتصالات فشار قوی دنده ای، اتصالاتی می باشند که به روش فورجینگ ساخته می شوند. فورج (آهنگری) به فرایندی گفته میشود که قطعه با تغییر شکل پلاستیک به خاطر اعمال نیروهای فشاری تولید میشود. فورج یکی از قدیمی ترین فرایندهای فلزکاری شناخته شده می باشد و از این روش برای تولید قطعاتی که در شرایط کاری با تنش بالا و بحرانی کارمی کنند.

کاربرد اتصالات فشارقوی دنده ای

تفاوت اتصالات دنده ای فشار قوی با اتصالات دنده ای معمولی در وزن ، ضخامت و فشار تحملی این اتصالات می باشد و با افزایش کلاس این اتصالات مقاومت آنها نیز اضافه می شود. اتصالات دنده ای فشار قوی معمولا در کاربردهای فشاربالا و غیر حساس مانند آتش نشانی، سیستم های خنک کننده ی صنعتی استفاده می شود. از جمله مزایای اتصالات دنده ای فشار قوی می توان به نیاز به مهارت نصب کم، کارآیی بالا، قابلیت آب بندی مناسب در دما و فشار بالا اشاره کرد.

استاندارد اتصالات دنده ای فشار قوی

استاندارد ساخت اتصالات فشارقوی دنده ای و اتصالات ساکت ولد ASME B16.11 می باشد. این استاندارد شامل اطلاعاتی نظیر فشار کاری، مشخصات و تلورانس ابعادی، درصد عناصر و آلیاژهای مورد نیاز ساخت برای اتصالات دنده ای فشار قوی و اتصالات ساکت ولد است.
اطلاعات موجود در استاندارد ASME B16.11 به شرح زیر نشان داده شده است:

1. مشخصات ابعادی اتصالات دنده ای طبق استاندارد ASME B16.11

شامل سایز اتصالات فشار قوی دنده ای برای قطر نامی NPS اینچ می باشد. به عنوان مثال، زانو 45 و 90 درجه در این استاندارد دارای، دامنه اندازه از"1/2 تا "4 اینچ است و کلاس های این محصول در 3000 ، 6000 و 6000 پوند در نظر گرفته شده است.

threaded



Description

Class Designation

6000

3000

2000

1/8~4

1/8~4

1/8~4



45 deg, 90 deg elbow, tee, cross, coupling, half coupling, cap, Bosses, and couplets

1/8~4

1/8~4

1/8~4

1/8~4

1/8~4

~

1/8~4

1/8~4

~

1/8~2

1/8~2



Street Elbow



1/8~4(1)

-

Squre, hex, round plug, hex, flush bushing



1/8~4(1)

-

توجه: بوشن ها و درپوش ها دارای کلاس بندی نبوده و ممکن است تا کلاس 600 مورد استفاده قرار گیرند.

2. انتخاب لوله مناسب طبق استاندارد ASME B16.11

در جدول زیر، ضخامت مناسب برای اتصال لوله ها به اتصالات فشارقوی دنده ای آمده است و به شرح زیر می باشد.

Pipe Used for Rating Basis

Type of Fittings

Class Designation off Fittings

Wall Designation

Schedule No.

XS

80

Threaded

2000

160

Threaded

3000

XXS

Threaded

6000



پایپ کالا به عنوان عاملیت فروش اتصالات فشار قوی T تایوان تامین کننده این اتصالات برای پروژه های شما عزیزان در سبد کالایی زیر می باشد:

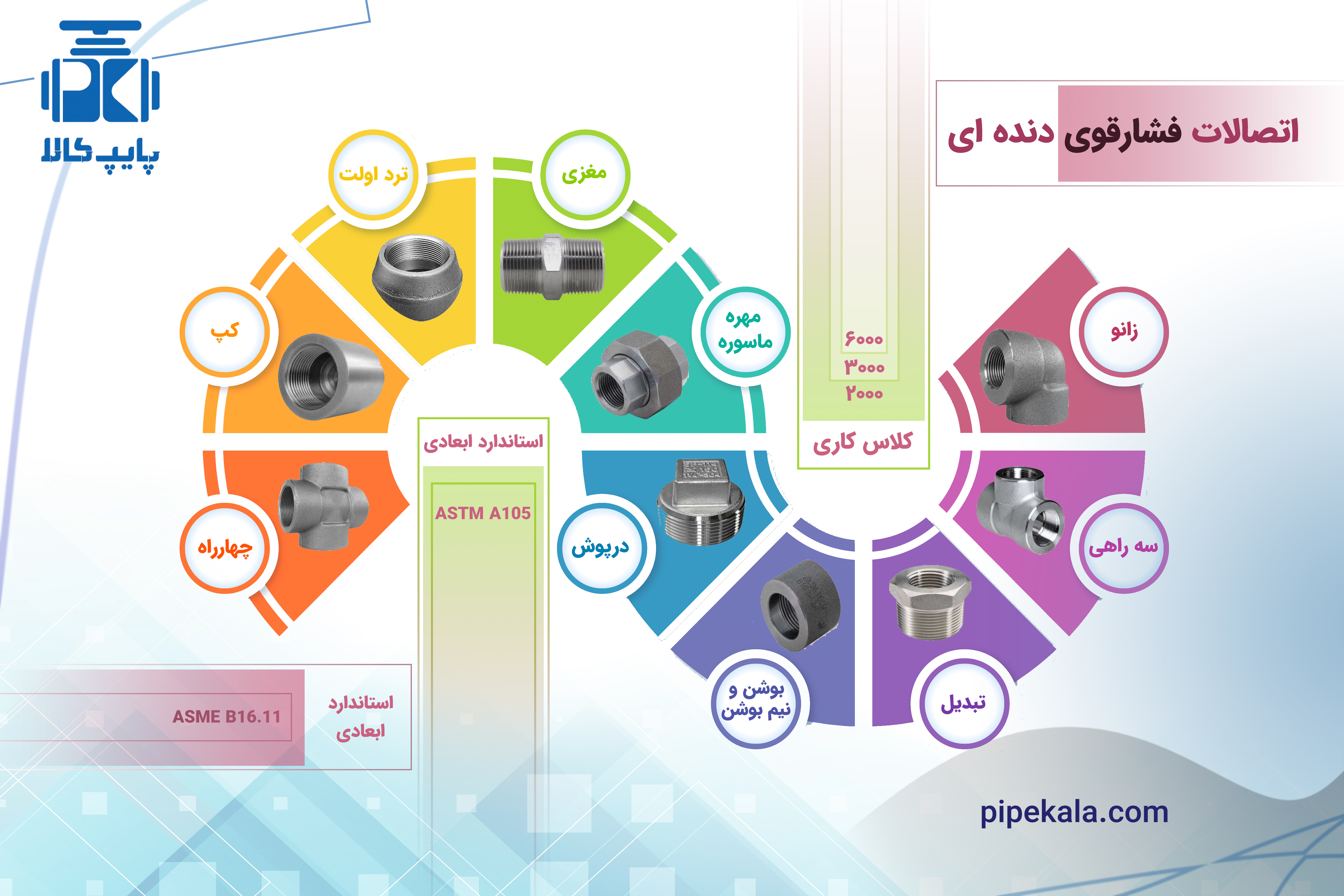

انواع اتصالات دنده ای فشارقوی T تایوان

زانویی فشارقوی دنده ای (ELBOW)

از زانو برای تغییر جهت جریان 90 درجه و 45 درجه استفاده می شود برخلاف زانوهای جوشی که می توان به صورت کارگاهی در زاویه متفاوت برش داد، زانوهای فشارقوی دنده ای را نمی توان برش داد زیرا در هر دوطرف ورودی و خروجی زانویی دنده خورده است.

سه راهی فشارقوی دنده ای (TEE)

از سه راهی برای انشعاب گرفتن از خط اصلی استفاده می شود که زاویه بین ورودی _ خروجی و انشعاب 90 درجه می باشد. دقت شود که تمامی سه راهی فشارقوی دنده ای از داخل دنده میشوند و اگر خارج از این حالت بخواهیم (از بیرون دنده باشد) باید از مغزی استفاده شود.

بوشن دنده ای فشارقوی (COUPLING)

همانطور که می دانیم لوله های مناسب اتصالات فشاقوی رزوه دار بوده و از بیرون دنده می شوند و همه لوله ها به صورت مادگی می باشد و به همین علت نمی توان دو لوله را به یکدیگر متصل کرد و برای اتصال دو لوله به یکدیگر و ادامه خط لوله کشی از بوشن استفاده می شود.

مغزی فشارقوی دنده ای (NIPPLE)

هردو طرف مغزی از بیرون دنده میشود و برای مثال می توان برای اتصال بین دو شیر فلکه که هر دوطرف آن ها از داخل دنده شده استفاده کرد، از کاربردهای دیگر مغزی می توان به تغییر مادگی به نری زانو یا سه راهی استفاده کرد.

تبدیل فشارقوی دنده ای (REDUSER)

برای تغییر سایز در خط لوله از تبدیل استفاده می کنند، تبدیل ها به این صورت می باشند که یک طرف از داخل و طرف دیگر از بیرون دنده می شود، به این مورد توجه شود که از تبدیل برای تغییر سایز مستقیم دو لوله نمی توان استفاده کرد و علت آن هم این می باشد که هر دو طرف لوله از داخل دنده نمی خورد و برای طرف دیگر تبدیل که از بیرون دنده می خورد بای از بوشن استفاده کنیم.

مهره ماسوره فشارقوی دنده ای (UNION)

هنگامی که خط لوله تاسیسات به طور کلی اجرا شد و تمامی اتصالات بسته شد دیگر به راحتی امکان باز کردن این خط برای تعمیر و نگه داری وجود ندارد از این رو از مهره ماسوره برای این کار استفاده می کنند که مهره ماسوره بین دو لوله قرار می گیرد و به علت سه تیکه بودن مهره ماسوره قابلیت تنظیم و باز و بسته شدن دارد و می توان خط لوله را باز کرد و تعمیرات را انجام داد .

درپوش فشارقوی دنده ای

برای کور و مسدود کردن مسیر لوله کشی از درپوش استفاده می شود.

چهار راه فشارقوی دنده ای

چهار راه یا اتصال چهار راهه یک ورودی و سه خروجی دارد و یا برعکس. این اتصال مانند سه راهی در لوله کشی کاربرد زیادی دارد.

شما می توانید اتصالات دنده فشارقوی دنده ای مورد نیاز خود را در سایت پایپ کالا مشاهده کرده و از درصد تخفیف های آن مطلع شوید.
