اتصالات فولادی را چگونه خریداری کنیم ؟

همانطور که می دانیم اتصالات فولادی برای ادامه روند خط لوله کشی و پایپینگ مورد استفاده قرار میگیرد و هرکدام از آنها دارای وظایف خاص خود می باشند :
1- زانویی برای تغییر جهت جریان مورد استفاده میگیرد و عموما در دو زاویه 90 درجه و 45 درجه تولید میگردد.
2- سه راهی برای انشعاب گرفتن از خط لوله مورد استفاده قرار میگیرد و به دو صورت سه راهی مساوی و سه راهی تبدیلی تولید میگردد .
3- تبدیل برای تغییر سایز مورد استفاده قرار میگیرد .
4- کپ و درپوش برای مسدود کردن جریان مورد استفاده قرار میگیرد .
5- بوشن برای ادامه اتصال لوله ها به یکدیگر مورد استفاده قرار میگیرد .
6- سردنده برای اتصال خط دنده ای به خط جوشی مورد استفاده قرار میگیرد .
7- مهره ماسوره برای سهولت باز و بسته کردن شیرآلات برنجی مورد استفاده قرار میگیرد .
8- مغزی برای برقراری ارتباط دو عضو توپیچ ( اتصال مادگی ) مرود استفاده قرار میگیرد .



اتصالات جوشی مانیسمان بنکن



اتصالات فولادی چگونه به لوله متصل می شوند ؟

انواع مختلفی از اتصالات را داریم که با توجه به نوع اتصالشان دسته بندی می شوند ، به صورت کلی نوع اتصال به دو دسته جوشی و دنده ای تقسیم بندی می شوند که در نوع جوشکاری به دو دسته جوشکاری ButtWeld و SocketWeld تقسیم بندی می شوند .
نوعی دیگری از اتصال وجود دارد به نام اتصال فلنج که در این مقاله مورد بحث ما نمی باشد ولی با مطالعه مقاله انواع فلنج های جوشی می توانید با مباحث آن آشنا شوید .

آلیاژهای اتصالات فولادی

یکی دیگر از معیارهای دسته بندی اتصالات بر اساس نوع آلیاژ آن می باشد ، با توجه به نوع سیال ، میزان خورندگی سیال ، دما و فشار نوع آلیاژ اتصالات مشخص میگیردد . بیشترین و رایج ترین آلیاژهای مورد استفاده اتصالات مربوط می شود به اتصالات کربن استیل (Carbon Steel) و استنلس استیل (Stainless Steel) می شود .

روش تولید اتصالات فولادی

اتصالات فولادی عموما در دو روش درزدار و بدون درز (اتصالات مانیسمان) ساخته می شوند که نوع مانیسمان دارای حد تحمل فشاری و دمایی بالاتر می باشد . اتصالات گالوانیزه دنده ای از اتصالات درزدار ساخته می شود که دارای روکش گالوانیزه برای جلوگیری از خوردگی و زنگ زدگی می باشد .
اتصالات فشارقوی نیز از جنس کربن استیل می باشد که با روش فورجینگ ساخته می شوند .
آلیاژ اتصالات مانیسمان کربن استیل طبق استاندارد ASTM A234 WPB می باشد .
آلیاژ اتصالات فشار قوی ( شامل اتصالات دنده ای و ساکت ولد ) طبق استاندارد ASTM A105 می باشد .

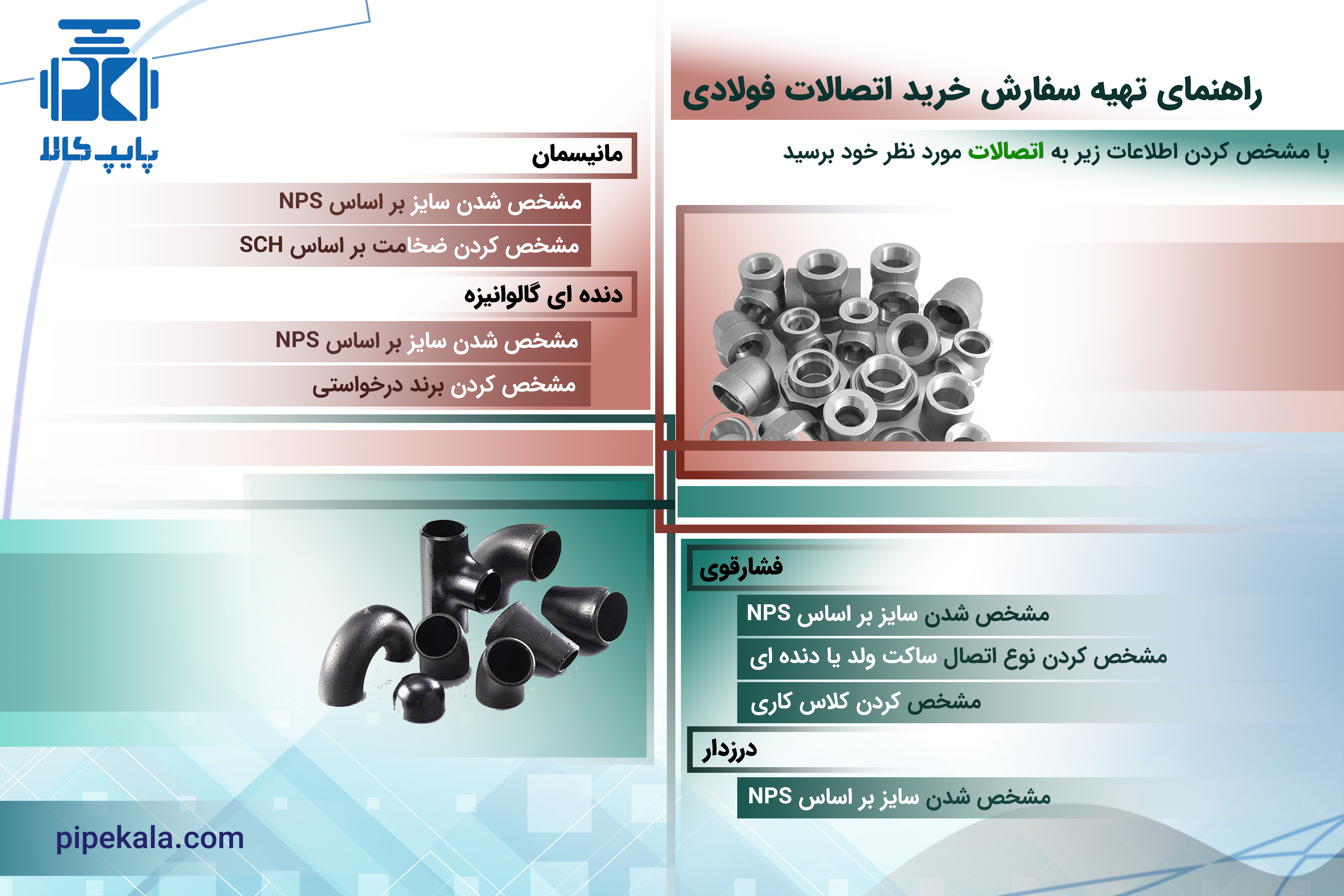

اطلاعات مهم در هنگام خرید اتصالات فولادی
برای خرید اتصالات فولادی نخست می بایست از بین مواردی که در قبل گفته شد نوع اتصالات فولادی را انتخاب کنیم وسپس با توجه به موارد که خواهیم گفت درخواست خرید خود را تکمیل کنید :

سایز اتصالات فولادی

سایز فیتینگ های فولادی را می بایست بر اساس استاندارد NPS و به صورت اینچی مشخص کنید ، نوع دیگری از بیان سایز فیتینگ ها براساس میلی متر می باشد که خیلی بهتر است با تبدیل به سایز اینچی کار فروشنده را راحتتر کنیم که مراحل تبدیل به صورت زیر می باشد :
- سایز 2 ( بر اساس سانتی متر ) = ½ اینچ

- سایز 2.5 ( بر اساس سانتی متر ) = ¾ اینچ

- سایز 3 ( بر اساس سانتی متر ) = 1 اینچ

- سایز 4 ( بر اساس سانتی متر ) = 1.1/4 اینچ

- سایز 5 ( بر اساس سانتی متر ) = 1.1/2 اینچ

- سایز 6 ( بر اساس سانتی متر ) = 2 اینچ

- سایز 7 ( بر اساس سانتی متر ) = 2.1/2 اینچ

- سایز 8 ( بر اساس سانتی متر ) = 3 اینچ

- سایز 10 ( بر اساس سانتی متر ) = 4 اینچ

- سایز 12 ( بر اساس سانتی متر ) = 5 اینچ

ضخامت فیتینگ های فولادی

بحث در مورد ضخامت متفاوت می باشد به طوری که برای اتصالات مانیمسان می توان بر اساس استاندارد ASME B16.9 و معیار SCH ضخامت را مشخص کرد .
برای اتصالات درزدار و دنده ای گالوانیزه هیچ گونه استانداردی برای ضخامت ها وجود ندارد و برای اتصالات فشار قوی دنده ای و ساکت ولد می بایست بر اساس استاندارد ASME B16.11 و کلاس کاری ( کلاس 2000 ، کلاس 3000 ، کلاس 6000( می بایست انتخاب شود .

برند های موجود اتصالات

اتصالات مانیسمان بنکن
اتصالات گالوانیزه توپی برزیل
اتصالات گالوانیزه مک چین
اتصالات گالوانیزه جورج فیشر
اتصالات گالوانیزه چین
اتصالات فشار قوی T تایوان
پایپ کالا به عنوان واردکننده و تامین کننده تمامی اتصالات فوق آماده همکاری با پروژه و همکاران می باشد .
