اتصال آکاردئونی ارتعاشات صنعتی ایران

۱۳۹۸/۰۶/۲۱ ۰۹:۵۷:۰۳
اتصال آکاردئونی ارتعاشات صنعتی ایران

اتصال آکاردئونی ارتعاشات صنعتی ایران

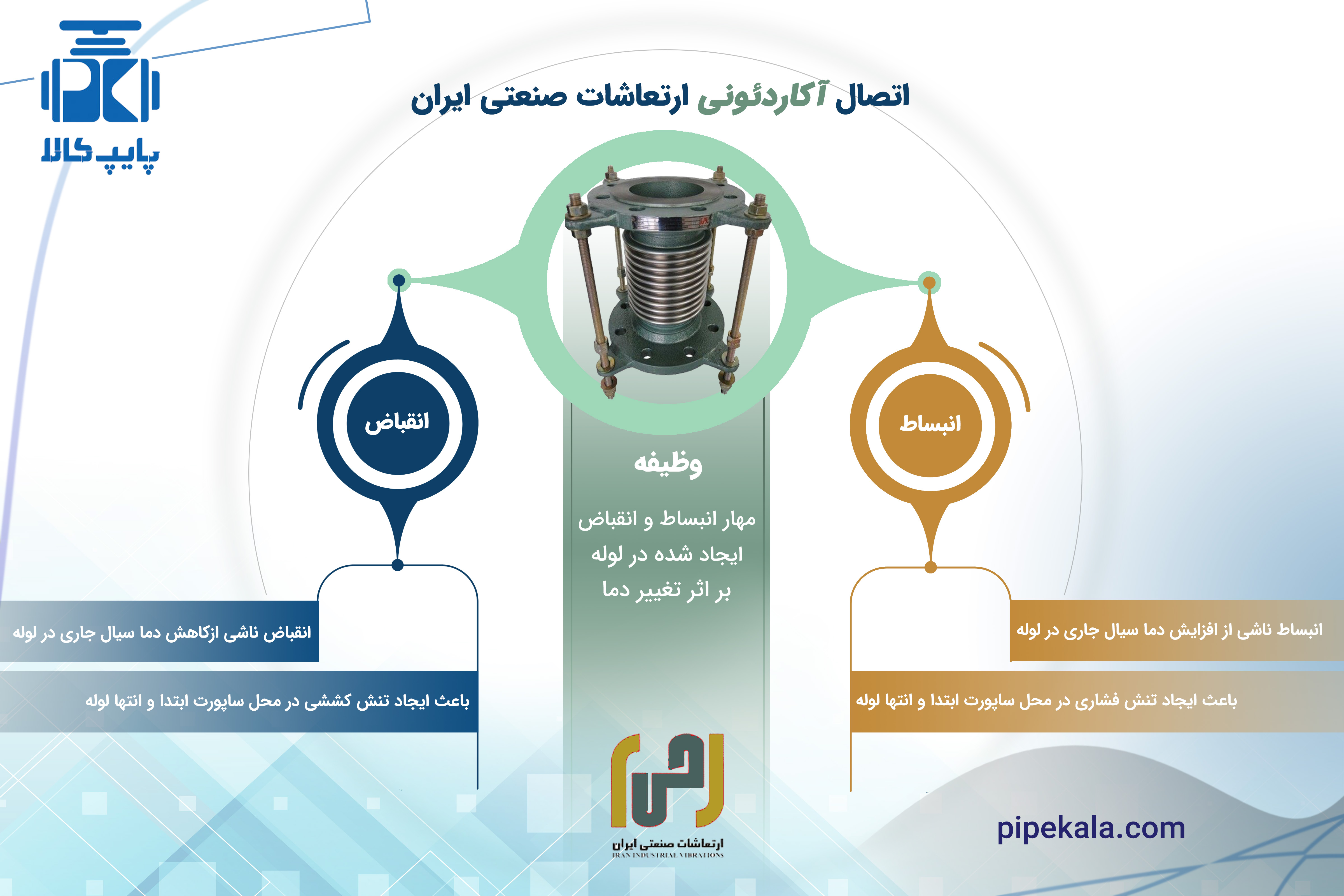

اتصال آکاردئونی در سیستم های لوله کشی برای جذب انبساط و انقباض ایجاد شده در لوله بر اثر تغییرات دما استفاده می شود.
اتصال آکاردئونی در سیستم های لوله کشی بدین منظور نصب می شود تا از صدمات ناشی از افزایش و کاهش طول لوله به دلیل تغییر دما، ارتعاش سیستم و سایر نیروهای دیگر جلوگیری کند.

هر لوله ای که سیال را از نقطه ای به نقطه دیگر انتقال می دهد، تحت تاثیر نیروهای متعددی از جمله تنش قرار می گیرد که منجر فشار به لوله می شود.

برخی از دلایل ایجاد تنش در لوله ها عبارتند از

  • فشارهای داخلی و خارجی در دمای کاری
  • وزن خود لوله و تجهیزات متصل شده به آن
  • انبساط حرارتی
  • حرکت های جانبی از محور اصلی خود لوله که ناشی از اعمال نیروهای خارجی می باشد.

اتصال آکاردئونی ارتعاشات صنعتی ایران چیست؟

اتصال آکاردئونی ارتعاشات صنعتی ایران که به آن لرزه گیر آکاردئونی هم می گویند، به عنوان ابزاری برای مهار تغیر طول لوه ها ،ارتعاش و لرزش لوله معرفی می شود.
با نصب مستقیم اتصال آکاردئونی ارتعاشات صنعتی ایران به لوله های مانیسمان تا حد بسیار زیادی می توان از خرابی سیستم لوله کشی و تاسیساتی جلوگیری کرد.

اتصالات آکاردئونی شرکت ارتعاشات صنعتی ایران با توجه به نوع اتصال آن به لوله و فشار کاری قابل تحمل به انواع مختلفی دسته بندی می شوند.

انواع اتصال لزره گیرهای آکاردئونی ارتعاشات صنعتی ایران

لبه های ابتدایی و انتهایی لرزه گیرهای آکاردئونی به یک شکل بوده و آماده اتصال به لوله و یا در شرایط خاص اتصالات می باشد.
شرکت اتصالات صنعتی ایران برای نوع اتصال لرزه گیرهای آکاردئونی خود 3 حالت را در نظر گرفته که عبارتند از :

1. اتصال جوشی لرزه گیرهای آکاردئونی

با توجه به نام جوشی آن مشخص می شود که این مدل از اتصال آکاردئونی با جوشکاری به لوله و یا اتصال دیگری متصل می شود، مزیت اتصال جوشکاری محکم بودن آن می باشد که با توجه به مهارت جوشکار و رعایت اصول مهندسی جوشکاری می توان از اتصال آن مطمئن بود که هیچ گونه نشتی و خللی وجود نخواهد داشت.

ولی با توجه به همین اتصال محکم و قوی دیگر قادر به باز کردن لرزه گیرآکاردئونی نمی باشیم، زیرا پس از مدتی نیاز به باز کردن لرزه گیر آکاردئونی برای تعمییر و سرویس داریم که با توجه به جوشکاری می بایست اتصال آکاردئونی جوشی را بریده و محل اتصال دوباره آن خراب شود.

پس بهتر می باشد از اتصال آکاردئونی جوشی در مواقعی استفاده کرد که از تمام شرایط مطمئن بوده و نیاز به باز کردن آن نداشته باشیم.

2. اتصال دنده ای لرزه گیر آکاردئونی

اتصالات آکاردئونی دنده ای مناسب برای بخش هایی از موتورخانه می باشد که دارای اتصال رزوه ای است، مانند مهار ارتعاش لوله های گالوانیزه. اتصال اکاردئونی دنده ای دارای سایزهای محدود می باشد، زیرا در سایزهای بزرگتر استفاده از لوله و اتصالات دنده ای پیشنهاد نمی شود و دلیل این امر به خاطر سخت بودن نصب و احتمال عدم آب بندی است.

مزیت استفاده از لرزه گیر آکاردئونی با اتصال دنده ای تعمییر و نگهداری راحت آن می باشد، زیرا اتصال رزوه ای به راحتی قابل باز کردن می است اما برای عدم نشتی و آب بندی مناسب آن می بایست از اصول اجرا مانند استفاده از نوارتفلن، کنف، تفلن مایع و... پیروی کرد تا بهترین آب بندی را داشته باشیم.

3. اتصال فلنج دار لرزه گیر آکاردئونی

یکی از پرکاربردترین لرزه گیرهای آکاردئونی شرکت ارتعاشات صنعتی ایران نوع فلنج دار آن می باشد. فلنج دیسکی فولادی می باشد که به وسیله پیچ و مهره به دیگر فلنج رو به روی خود متصل می شود و به راحتی می توان در مواقع ضروری آن را باز یا بسته کرد.

دو سر اتصالات آکاردئونی دو عدد فلنج تعبیه شده است که آماده اتصال به فلنج های دیگر می باشد. همان طور که ذکر شد مزیت استفاده از اتصال آکاردئونی فلنج دار، باز و بسته شدن راحت آن می باشد. همچنین اتصالات فلنج دار یکی از مورد اطمینان ترین اتصالات از نظر تحمل فشار و دمای آب بندی می باشد.

مشخصات فنی اتصال آکاردئونی ارتعاشات صنعتی ایران

  • اتصال آکاردئونی شرکت ارتعاشات صنعتی ایران با توجه به فشار به انواع 10 بار (PN10)  و 16 بار (PN16) و class 150 (کلاس 150) تقسیم بندی می شوند.
  • برای مهار لرزش های بیشتر میله های مهار در اطراف اتصالات اکاردئونی نصب شده است که به اتصال آکاردئونی مهاردار معروف می باشند که قدرت مهار ارتعاش بالاتری دارند.
  • بدنه اتصال آکاردئونی جوشی شرکت ارتعاشات صنعتی استیل می باشد.
