اثرات تغییر طول لوله

۱۳۹۹/۰۴/۰۳ ۱۱:۳۸:۳۹
اثرات تغییر طول لوله

کاربرد اتصال آکاردئونی

لوله های فولادی در مقابل تغییرات دمایی واکنش نشان می دهند . واکنش لوله های فولادی و فلزی در مقابل تغییرات دمایی چگونه می باشد ؟ آیا تغییرات دمایی باعث آسیب رسیدن به لوله می شود ؟ تغیرات دمایی لوله های فلزی متاثر از چه می باشد ؟
تمام این سوالات کافی می باشد تا به این درک برسیم که تغییرات دمایی در مورد لوله ها امری بسیار مهم می باشد و می بایست برای رفع آن ها و پیش بینی اثرات آن ها تمهیداتی اندیشید .

لوله های فلزی

لوله ها برای انتقال سیالات از یک نقطه به نقطه دیگر مورد استفاده قرار میگیرند که اغلب در شاخه های شش متری تولید می گردد . آلیاژ لوله های فلزی به گونه ای می باشد که در مقابل تغییرات دمایی به شدت حساس می باشد و به صورتی می باشد که حرارت در تمامی سطح لوله پخش می شود و تمامی اتم های موجود در لوله متاثر از تغییرات دمایی واکنش نشان می دهند .
اما تاثیر گرفتن لوله نسبت به تغییرات دمایی به چه صورتی می باشد ؟
تغییرات دمایی می تواند در لوله به صورت تغییرات طول نمایان شود و طول لوله را نسبت به دو عامل تغییر دهد که در ادامه به ذکر آن خواهیم پرداخت :

1- میزان حرارت

هرچقدر میزان تغییرات دمایی بیشتر باشد میزان تغییر طول بالاتر نیز بالاتر می باشد . رابطه بین تغییر دمایی و تغییر طول به صورت خطی می باشد و به میزان تغییرات دمایی به همان اندازه و با یک نسبت ثابت ، تغییر طول خواهیم داشت .
فرمول تغییرات طول بر حسب تغییرات دمایی به صورت زیر می باشد :

تغییرات طول = طول اولیه * ضریب هدایت حرارتی * تغییرات دمایی

همانطور که مشاهده می فرمایید با بالا رفتن و یا پایین آمدن تغییرات دمایی ، تغییرات طول خواهیم داشت و با توجه به نوع آلیاژ فلز میزان ضریب هدایت حرارتی متغییر بوده و برای هر آلیاژ مقدار ثابتی خواهیم داشت .

2- تغییرات دمایی

تغییرات دمایی می تواند به صورت افزایش و یا کاهشی باشد که با توجه به آن میزان تغییرات طول لوله نیز به همان میزان کم و زیاد می شود .
به این صورت که : با افزایش دما و بالاتر رفتن دما : طول لوله افزایش یافته و با کاهش دما ، میزان تغییرات طول لوله به صورتی می باشد که طول آن کمتر می شود .

تغییرات دمایی

تغییرات دمایی متاثر از تغییرات دمایی سیالات می باشد اما به این صورت می توان تفکیک نمود :
- تغییرات دمایی متاثر از شرایط محیطی مانند نور خورشید و یا کاهش دما در فصول سرد سال باشد .
- تغییرات دمایی متاثر از جریان پیدا کردن سیال درون لوله ها که بر اثر تبادلی حرارتی با فلز ، به صورت هم دما با لوله می شود و لوله به دمای سیال می رسد .

اثرات تغییرات طول

لوله ها در مکانی که قرار دارند و پس از فیکس شدن در مسیر اصلی خود ، از ابتدا و انتها فیکس می شود که این فیکس شدن ممکن است با استفاده از ساپورت و یا اینکه با اتصالاتی نظیر زانویی و ... باشد .
در این مسیر لوله ها در طول های مشخصی تقسیم بندی شده اند و با کاهش و افزایش طول مورد تنش قرار خواند گرفت که به این صورت خواهد بود :

- افزایش طول لوله در صورتی که هیچ گونه فضایی برای طول لوله وجود نخواهد داشت می تواند باعث بروز تنش فشاری به لوله شود که در صورت تداوم این تنش باعث شکستگی و آسیب جدی به لوله شود .

- کاهش طول لوله در صورتی که هیچ گونه فضایی برای طول لوله وجود نخواهد داشت می تواند باعث بروز تنش کششی به لوله شود که در صورت تداوم این تنش باعث شکستگی و آسیب جدی به لوله شود .

مهار تغییر طول لوله ها

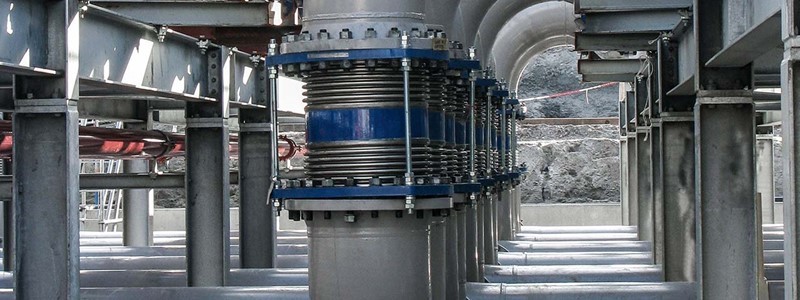

برای مهار تغییرات طول لوله ها می بایست از اتصالات آکاردئونی استفاده نمود . اتصال آکاردئونی به صورتی می باشد که در مسیر لوله قرار گرفته و جبران کننده تغییرات طولی لوله می باشد و می تواند تنش های وارده به لوله را به حداقل برساند .
ساختمان اتصال آکاردئونی به صورتی می باشد که قسمت میانی آن به صورت آکاردئونی می باشد و توانایی تغییر طول را دارد .

وظایف اتصال آکاردئونی به صورت اینفوگرافی

اتصال آکاردئونی چیست ؟

پایپ کالا به عنوان نماینده شرکت ارتعاشات صنعتی ایران می تواند اتصال آکاردئونی را در سایزها و انواع اتصال مختلف آماده کند .
