الزامات استفاده از شیر پروانه ای

شیرآلات از اصلی ترین اقلام مورد استفاده در سیستم پایپینگ می باشند ، شیرآلات دارای وظایف گوناگونی می باشند که می بایست طبق کاربرد خاصی مورد استفاده قرار گیرند .
یکی از پرکاربردترین شیرآلات مورد استفاده ، شیر پروانه ای می باشد که وظیفه اصلی آن قطع و وصل جریان می باشد و در یک حالت اجازه عبور سیال و یا عدم اجازه عبور سیال را میدهد .

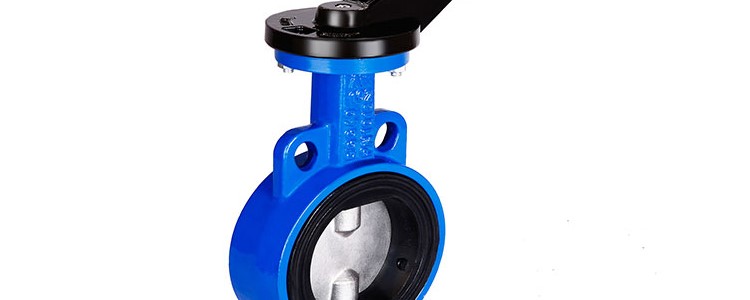

شیر پروانه ای اهرمی

ساختمان شیر پروانه ای

شیر پروانه ای برای قطع و وصل جریان سیال مورد استفاده قرار میگیرد . بدین صورت که می بایست به صورت ON/OFF کار کند که اجازه عبور کامل سیال را میدهد و یا مانعی برای عبور سیال می شود و نباید از این شیر برای تنظیم جریان استفاده نمود .
منظور از تنظیم جریان این می باشد که نباید از شیر پروانه ای در حالت نیمه باز- بسته استفاده نمود ، زیرا در این حالت باعث خوردگی دیسک شیر پروانه ای و وقوع پدیده کاویتاسیون خواهد شد .

عملگر شیر پروانه ای

عملگر شیرپروانه ای به دو صورت شیر پروانه ای اهرمی و شیر پروانه ای گیربکسی می باشد که با توجه به سایز انتخاب می شود . از عمگر گیربکسی می بایست برای شیرآلاتی استفاده نمود که با دست قدرت باز و بسته کردن آن نباشد و برای راحتی در امر باز و بسته کردن شیرآلات می توان ازگیربکس استفاده نمود .
در هر دو صورت ، عملگر شیرپروانه ای به صورت ربع گرد می باشد که با چرخش 90 درجه ، شیر پروانه ای از حالت باز کامل به حالت بسته کامل و بالعکس تغییر حالت می دهد .

آلیاژ شیر پروانه ای

شیر پروانه ای در آلیاژ های چدنی ، فولادی و استنلس استیل موجود می باشد که آلیاژ چدن آن که دارای دیسک استنلس استیل می باشد از پرکاربردترین آلیاژها در تاسیسات ساختمانی و موتورخانه می باشد .
شرکت های تولید کننده شیرآلات پروانه ای اعم از میراب ، فاراب و وگ ایران بی همتا اقدام به تولید شیر پروانه ای در آلیاژ چدن می کنند .

اتصال شیر پروانه ای

اتصال شیر پروانه ای به صورت عمده به سه حالت زیر می باشد :
- اتصال ویفری شیر پروانه ای : در این حالت شیر پروانه ای دارای عرض کمی می باشد و بین دو فلنج به صورت ویفری قرار میگیرد .
- اتصال فلنج دار شیر پروانه ای : در این حالت شیر پروانه ای دارای دو فلنج می باشد که عرض بیشتری نسبت به شیر ویفری دارد .
- اتصال لاگ (LUG) شیر پروانه ایی
در صنعت تاسیسات ساختمانی و موتورخانه بیشتر از اتصال ویفری آن استفاده می شود که کارایی بسیار بالایی نیز دارد .
شیرآلات پروانه ای چدنی اغلب در دو فشار 10 بار و 16 بار تولید و عرضه می گردند که می بایست با توجه به فشار سیال و در نظر گرفتن حالت بحرانی سیال این شیر انتخاب شود .

استفاده صحیح از شیر پروانه ای

1- از شیرآلات پروانه برای تنظیم جریان استفاده نکنید و تنها برای قطع و وصل سیالات استفاده نمایید زیرا در این صورت موجب خوردگی و ایجاد پدیده کاویتاسیون می شود . البته شیر پروانه ای میراب را چنان که سرعت جریان زیر یک متر بر ثانیه باشد می توان در حالت نیمه باز استفاده نمود .
2- از شیرآلات پروانه ای برای سیالات با لزجت بالا و سیالات رسوب گذار استفاده نکنید زیرا در این حالت موجب گرفتگی دیسک و بسته نشدن کامل این شیر می شود .
3- برای استفاده از شیر پروانه ای می بایست سرعت عبور سیال را در نظر بگیرید و به صورت زیر عمل کنید :

- برای شیر پروانه ای با فشار 10 بار می بایست سرعت سیال را سه متر بر ثانیه در نظر گرفت .
- برای شیر پروانه ای با فشار 16 بار می بایست سرعت سیال را چهار متر بر ثانیه در نظر گرفت .

توجه : برای سیستم آتش نشانی به روش تَر (WET) می بایست از شیر پروانه ای استفاده نمود که این شیر پروانه ای در خطوط انشعاب و در ابتدا لوله کشی هر طبقه از ساختمان مورد استفاه قرار میگیرد که این شیر پروانه ای می بایست فارغ از سایز به صورت گیربکسی باشد و همچنان دارای سیگنال خروجی برای ارسال پیام به اتاق فرمان می باشد که دارای استاندارد UL & FM می باشد که متفاوت از این نوع شیرآلات می باشد .
