الزامات انتخاب و نصب لرزه گیر لاستیکی

۱۳۹۸/۱۲/۲۸ ۱۱:۴۰:۰۸

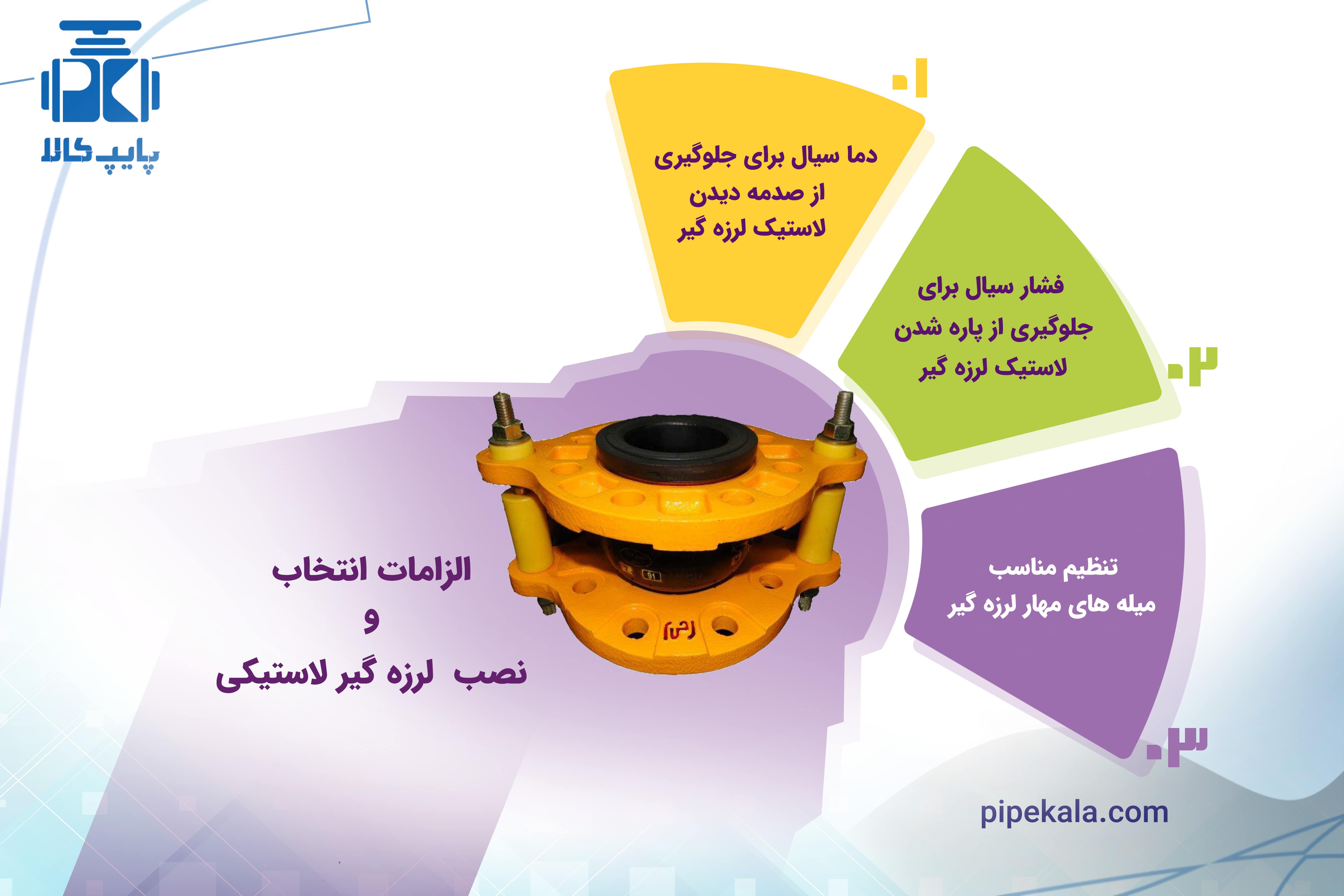

الزامات انتخاب و نصب لرزه گیر لاستیکی

نحوه انتخاب و استفاده لرزه گیر

برای جلوگیری از لرزش و ارتعاش لوله ها که به واسطه استفاده از دستگاه هایی همچون پمپ ها ، کمپرسورها و ... به وجود می آیند ، می بایست از لرزه گیر های لاستیکی استفاده کرد .
لرزه گیرهای لاستیکی با نصب در خطوط لوله و توانایی دفع و جذب ارتعاش و لرزش می توانند حرکت های اضافی لوله را حذف کنند . برای استفاده از لرزه گیرهای لاستیکی می بایست قوانین و شرایط آن را در نظر بگیریم تا بتوانیم طول عمر لرزه گیر لاستیکی و همچنین راندمان آن را بالاتر ببریم و در زمان طولانی تری نیاز به تعمیر و یا تعویض داشته باشد .

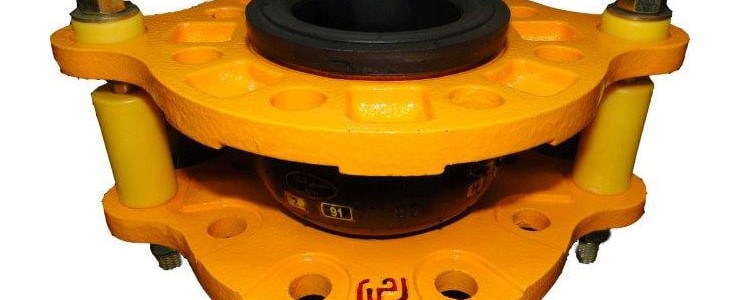

نصب لرزه گیر لاستیکی

الزامات استفاده از لرزه گیرهای لاستیکی

1- نوع سیال و میزان خورندگی

در نظر داشته باشید که لرزه گیر لاستیکی خود را با توجه به نوع سیال و میزان خورندگی و یا اسید و باز بودن سیال انتخاب کنید . شرکت ارتعاشات صنعتی ایران برای تمامی سیالات رایج در تاسیسات و صنعت ، لرزه گیر لاستیکی را در نظر گرفته است اما لرزه گیرهای رایج و نرمال این شرکت مخصوص سیال آب می باشد که خورندگی خاصی نداشته است .
لذا در صورتی که سیال جاری در سیستم پایپینگ از نوع آب نبوده ، می بایست این موضوع را با کارشناسان پایپ کالا در میان گذاشته تا ما به عنوان نماینده رسمی شرکت ارتعاشات صنعتی ایران مشکل را برطرف سازیم .
استفاده از لرزه گیرهای لاستیکی معمولی برای سیالات خورنده باعث می شود که به سرعت لرزه گیر آسیب ببیند و دچار خوردگی موضعی و سوراخ شدن لاستیک لرزه گیر شود .

برخی از لرزه گیرهای خاص

لرزه گیرهای لاستیکی مارک سفید برای سیالات بهداشتی از جمله آب آشامیدنی مورد استفاده قرار میگیرد .
لرزه گیرهای لاستیکی مارک قهوه ایی برای سیالات مشتقات نفتی مورد استفاده قرار میگیرد .
لرزه گیرهای لاستیکی خاکستری برای سیالات هوای فشرده مورد استفاده قرار میگیرد .
لرزه گیر های لاستیکی سبز برای سیالات اسید و باز مورد استفاده قرار میگیرد .

2- دما و فشار سیال

یکی از مهمترین عوامل برای انتخاب لرزه گیر لاستیکی ، دما و فشار سیال می باشد . حتما می بایست در انتخاب لرزه گیر لاستیکی این موضوع را مد نظر قرار دهید که در شرایط بحرانی میزان دما و فشار سیال شما تا چه میزانی افزایش خواهد یافت و پس از آن اقدام به انتخاب لرزه گیر لاستیکی کنیم .
دما و فشار از آن جهت مهم می باشد ، در صورتی که دما و فشار بیشتر از حد تحمل و مجاز لرزه گیر لاستیکی باشد می تواند باعث پاره شدن و تغییر شکل لاستیک لرزه گیر شود که دیگر قادر به دفع لرزش و ارتعاش سیستم نخواهد بود .

تقسیم بندی دما و فشار برای لرزه گیرهای لاستیکی

لرزه گیر لاستیکی مارک زرد : مناسب برای دمای 60 درجه سانتی گراد و فشار 10 بار می باشد .
لرزه گیر لاستیکی مارک آبی : مناسب برای دمای 60 درجه سانتی گراد و فشار 16 بار می باشد .
لرزه گیر لاستیکی مارک قرمز : مناسب برای دمای 90 درجه سانتی گراد و فشار 10 بار می باشد .
لرزه گیر لاستیکی مارک آبی – قرمز : مناسب برای دمای 90 درجه سانتی گراد و فشار 16 بار می باشد .
لرزه گیرهای نام برده طبق دسته بندی اصلی شرکت ارتعاشات صنعتی ایران می باشد که دارای ماکزیمم دمای 90 درجه سانتی گراد و ماکزیمم فشار 16 بار می باشد لذا اگر سیال شما در حالت بالاتری از این حالات قرار داشت می بایست دما و فشار و نوع سیال را در اختیار شرکت و یا نماینده رسمی آن قرار دهید تا پس از بررسی های مهندسی نتیجه را اعلام کنند .

3- تنظیم میله مهار لرزه گیر

تمامی لرزه گیرهای لاستیکی شرکت ارتعاشات صنعتی ایران دارای دو میله مهار می باشند که وظیفه مهار لاستیک لرزه گیر را دارند که از حد خاصی باز و بسته نشود و لاستیک لرزه گیر دچار آسیب نشود .
لرزه گیر های لاستیکی دارای دو مدل می باشند که مدل قدیمی آن ها دارای دو عدد میله مهار می باشد که با دو پیچ در ابتدا و انتها تنظیم می شدند و وظیفه آن ها تنظیم میزان گشودگی و یا بسته شدن لرزه گیر می باشد .
در بسیای از پروژه ها دیده میشود که میله مهار را بسیار سفت و یا بیشتر از حالت باز گذاشته اند که در هر دو حالت می تواند با عث آسیب رسیدن به لرزه گیر شود . در این صورت می بایست در حد استفاده از سردترین حالت و گرمترین حالت سیال این میله ها تنظیم شوند .
در طراحی جدید لرزه گیرهای لاستیکی به نام لرزه گیرهای دوقلو ، نیازی به تنظیمات اولیه میله مهار نمی باشد و خود این لرزه گیر از پیش دو میله مهار دارد که به صورت اتوماتیک تنظیم شده و به وسیله دو پیچ می توان به صورت دلخواه نیز تنظیم نمود .
