انواع روش های اتصال فلزی در پایپینگ

۱۳۹۸/۰۷/۰۶ ۱۰:۳۹:۲۴
انواع روش های اتصال فلزی در پایپینگ

انواع روش های اتصال فلزی در پایپینگ

اتصالات لوله در تاسیسات آبرسانی جزو اجزای اصلی محسوب می شوند و برای اتصال لوله ها به هم مورد استفاده قرار می گیرند.
وقتی که یک سیستم تاسیساتی و لوله کشی طراحی می شود باید لوله ها و اجزا به هم متصل شوند تا آن سیستم تاسیساتی شکل بگیرد. حال چه روش هایی برای متصل کردن اجزا به هم وجود دارد؟ کدام روش برای سیستم مورد نظر ما مناسب تر است؟ روش های اتصال چه مزایا و معایبی دارند؟
با پایپ کالا همراه باشید تا به بررسی انواع روش های اتصال در پایپینگ بپردازیم و انواع آن ها را برای شما شرح دهیم:

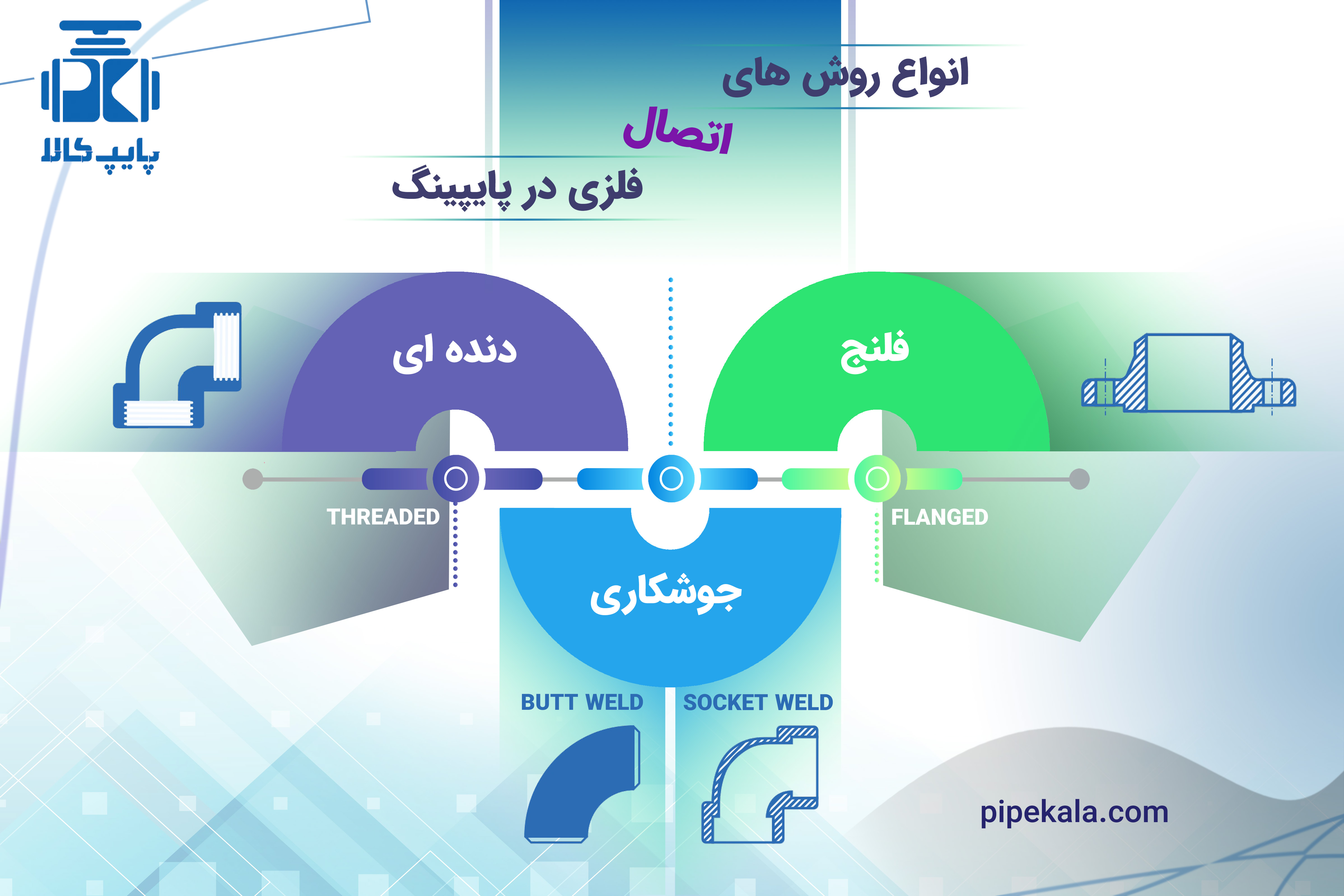

انواع اتصالات لوله در لوله کشی

انواع مختلف اتصالات لوله مورد استفاده در سیستم لوله کشی به شرح زیر است

  • اتصال دنده ای
  • اتصال فلنجی
  • اتصال جوشی

اتصال دنده ای

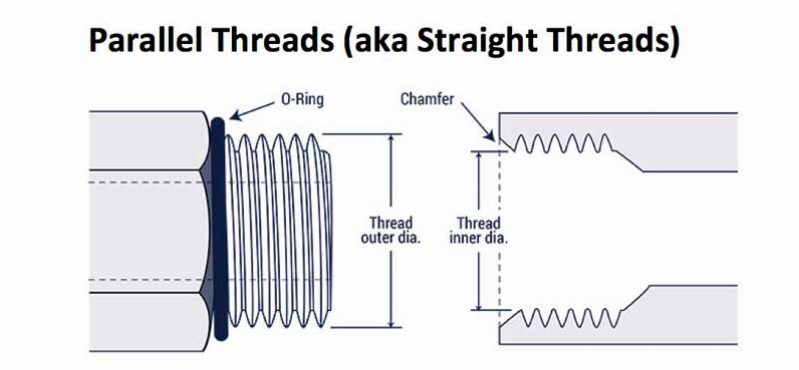

اتصال به وسیله رزوه احتمالا یکی از قدیمی ترین روش اتصال در خطوط لوله کشی می باشد. این نوع اتصال بدین صورت می باشد که لوله ها و اجزای لوله کشی به وسیله دنده به هم پیچ می شوند و اتصالی محکم را تشکیل می دهند.
در این نوع اتصال غالبا لوله ها را به صورت نری (از بیرون) رزوه کرده و سایر تجهیزات را به صورت مادگی (از داخل) همانطور که در تصویر مشاهده می کنید رزوه می کنند.

اتصالات دنده ای

در روش اتصال بصورت دنده ای محدودیت هایی هم وجود دارد که باعث شده از اتصال دنده ای در پایپینگ در سایزهای کوچک و تا قطر نامی NPS4 و در برخی مواقع NPS6 نیز استفاده شود. نصب اتصالات دنده ای آسان بوده ولی نیاز به نگه داری مناسب دارد. اتصالات رزوه ای معمولا برای سیستم هایی با درجه حرارت پایین و کم فشار ترجیح داده می شوند، زیرا در سیستم ها با درجه حرارت بالا به دلیل انبساط حرارتی، اتصالات ممکن است منبسط شده و با خرابی رزوه ها نشتی رخ دهد.

اتصال فلنجی

اتصال فلنجی برای جریان های فشار بالا و برای لوله ها با قطر بالا استفاده می شوند. فلنج روشی برای اتصال لوله ها، شیرها، پمپ ها و سایر تجهیزات برای تشکیل سیستم لوله کشی است. همچنین دسترسی آسان برای تمیز کردن، بازرسی یا اصلاح باعث شده انتخاب مناسبی برای سیستم های تاسیساتی باشند. فلنج ها معمولاً جوش داده یا پیچ می شوند و توسط واشر و گسکت آب بندی می شوند.

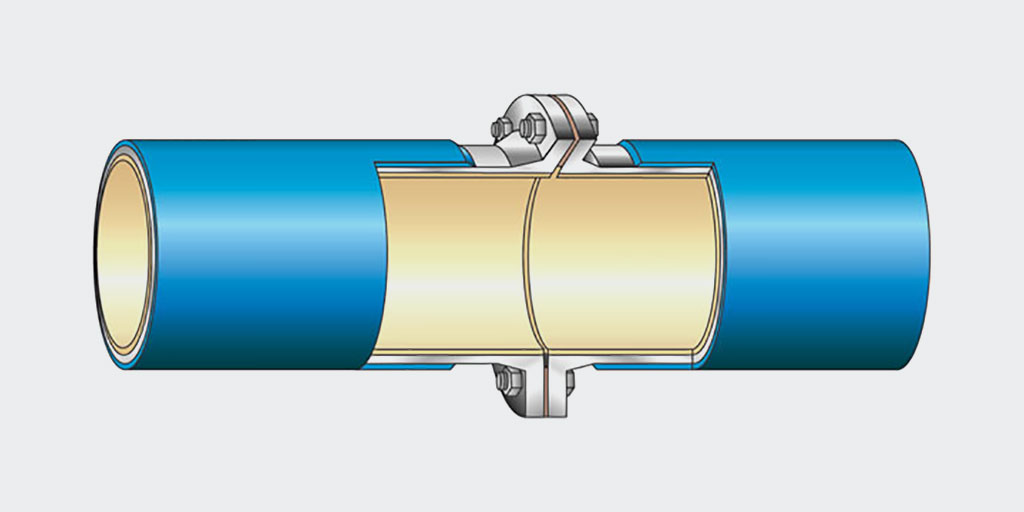

اتصال فلنج دار

فلنج ها انواع مختلفی دارند که عبارتند از

  • فلنج گلودار
  • فلنج اسلیپون
  • فلنج ساکت ولد
  • فلنج کور
  • فلنج رینگی

اتصال جوشی

اتصال به روش جوشی یکی از محبوب ترین و مطمئن ترین روش های اتصال در صنعت پایپینگ می باشد که داررای آب بندی بسیار مناسب و بدون نشتی است.
اتصالات جوشی خود به دو دسته ساکت ولد (Socket Weld) و بات ولد (Butt Weld) تقسیم بندی می شوند و عبارت است از:

1. اتصال بات ولد (Butt Weld)

اتصال بات ولد یکی از متداول ترین نوع اتصال جوشی است که در صنعت پایپینگ و تاسیساتی بسیار پرکارد می باشد. در واقع می توان گفت اتصال به روش بات ولد یک روش جهانی برای اتصال لوله ها به هم و یا به سایر اتصالات و تجهیزات لوله کشی می باشد. این مدل جوشکاری در مواقعی که جوشکاری با کیفیت مورد نظر است کاربرد دارد.
آرایش انتهایی اتصالات بات ولد به صورت پخ خورده (Beveling) می باشد تا هنگام جوشکاری توسط فلز پرشده و اتصالی یک دست را تشکیل دهد.

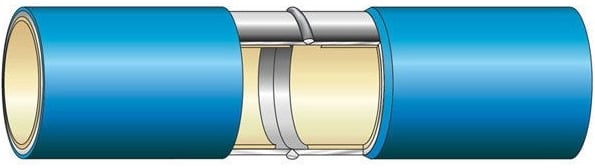

اتصال بات ولد

توجه داشته باشید با اینکه اتصال جوشی دارای آب بندی مناسب می باشد ولی برای تجهیزاتی که نیاز به تعمییر و نکه داری دارند مناسب نیست، زیرا نمی توان به راحتی اتصال را باز کرد و برای این عمل باید برش کاری انجام گیرد.

2. اتصال ساکت ولد (Socket Weld)

از اتصال جوش داده شده به روش ساکت ولد در سیستم هایی که احتمال نشتی در آن ها زیاد است استفاده می شود. در این روش، نوع اتصال بدین گونه است که تجهیزات مانند سوکت در یکدیگر قرار می گیرند و سپس لبه های آن را جوشکاری می کنند. اتصالات ساکت ولد معمولا برای سایزهای کوچک لوله در سیستم های تاسیساتی مورد استفاده قرار می گیرند.

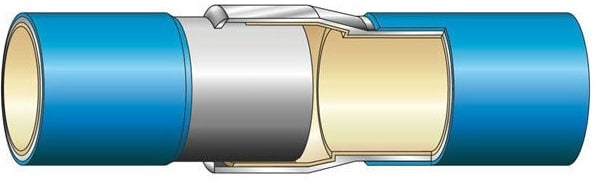

اتصالات ساکت ولد
