تبدیل های جوشی مانیسمان اجزایی می باشند که برای کاهش قطر خطوط لوله کشی از بزرگ به کوچک مورد استفاده قرار می گیرند. در تبدیل ها، کاهش طول باید با شیبی ملایم انجام شود تا باعث اختشاش در جریان سیال و افت فشار ناگهانی در سیستم نشود. معمولا شیب کاهش قطر در تبدیل ها برابر با میانگین قطر لوله بزرگ و کوچک متصل شده به تبدیل در نظر می گیرند.

مزایای استفاده از تبدیل های مانیسمان بنکن

  • قابل استفاده در کارخانه های شیمیایی و نیروگاه ها
  • تبدیل هلی بنکن بدلیل اینکه بصورت مانیسمان تولید می شوند، قابل اعتماد بوده و فضای کمی اشغال می کنند.
  • مقاوم در برابر فشارهای بالا
  • دمای کاری بالا و عدم تغییر شکل حرارتی
  • نحوه اتصال تبدیل مانیسمان بنکن بصورت جوشی بوده و بهمین علت نصب آسان و آب بندی مناسبی دارند
  • طول عمر بالا
  • مناسب برای خطوط لوله کشی که با بخار داغ سروکار دارند
  • مقاوم در برابر خورندگی و...

انواع تبدیل مانیسمان بنکن

  1. تبدیل صاف مانیسمان (concentric)
  2. تبدیل کج مانیسمان (eccentric)

تبدیل صاف (concentric)

تبدیل های صاف اتصالاتی مخروطی شکل می باشند که در آنها کاهش قطر اتصال بطور مساوی از مرکز تبدیل صورت می گیرد و شکلی متقارن دارند. تبدیل های صاف دارای صدا و نویز کمتری نسبت به تبدیل های کج می باشند.

تبدیل کج (eccentric)

تبدیل های کج، اتصالاتی مخروطی می باشند که در آن ها کاهش طول بصورت مساوی از مرکز تبدیل نبوده و شکلی متقارن ندارند. تبدیل کج از به دام افتادن هوا داخل لوله جلوگیری می کند.

فرآیند ساخت تبدیل مانیسمان بنکن

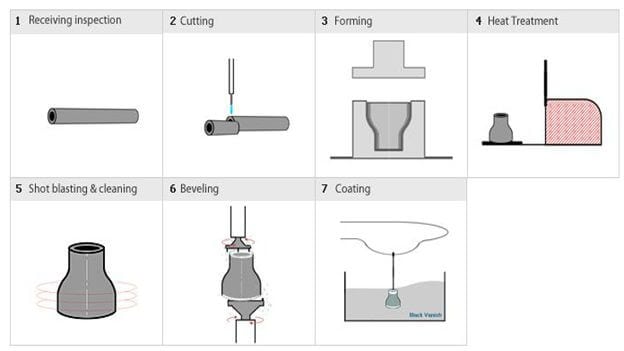

تبدیل مانیسمان بنکن طی چند مرحله و از لوله مانیسمان ساخته می شود. برای ساخت تبدیل مانیسمان بنکن ابتدا لوله مانیسمان را برش داده و سپس به روش outer die شکل دهی میکنند و در آخر پس از عملیات حرارتی و مقام سازی تبدیل ها، آرایش انتهایی این اتصالات را بصورت Beveling (پخ خورده) درآورده و ماشین کاری می کنند.

فرآیند ساخت تبدیل مانیسمان بنکن

استاندارد ساخت تبدیل مانیسمان بنکن

تبدیل مانیسمان بنکن مانند سایر اتصالات جوشی مانیسمان بنکن دارای استاندارد آلیاژی ASTM A234 ساخته می شود. شما با مراجعه به استاندارد ASTM A234 می توانید اطلاعاتی نظیر درصد عناصر تشکیل دهنده این اتصالات بدست آورید.
مشخصات ابعادی در تبدیل های مانیسمان بنکن مطابق با استاندارد ASME B16.9 ساخته می شود. بخشی از استاندارد ASME B16.9 را در ادامه تا قطر نامی 24 برای نمونه مشاهده می کنید.

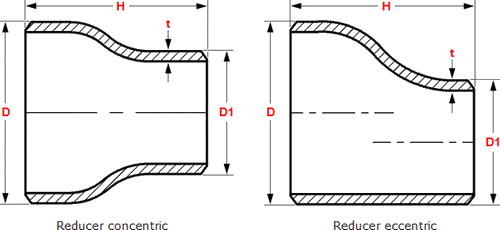

مشخصات ابعادی تبدیل مانیسمان بنکن طبق استاندارد ASME B16.9

مشخصات ابعادی تبدیل مانیسمان بنکن

NPS



O.D.
D





O.D.
D1





Len
H



3/4-1/2

26.7

21.3

38

1-1/2

33.4

21.3

51

1-3/4

33.4

26.7

51

1.1/4-1/2

42.2

21.3

51

1.1/4-3/4

42.2

26.7

51

1.1/4-1

42.2

33.4

51

1.1/2-1/2

48.3

21.3

64

1.1/2-3/4

48.3

26.7

64

1.1/2-1

48.3

33.4

64

1.1/2-1.1/4

48.3

42.2

64

2-3/4

60.3

26.7

76

2-1

60.3

33.4

76

2-1.1/4

60.3

42.2

76

2-1.1/2

60.3

48.3

76



مشخصات ابعادی تبدیل مانیسمان بنکن

NPS

O.D.
D

O.D.
D1

Len
H

2.1/2-1

73

33.4

89

2.1/2-1.1/4

73

42.2

89

2.1/2-1.1/2

73

48.3

89

2.1/2-2

73

60.3

89

3-1.1/4

88.9

42.2

89

3-1.1/2

88.9

48.3

89

3-2

88.9

60.3

89

3-2.1/2

88.9

73

89

3.1/2-1.1/4

101.6

42.2

102

3.1/2-1.1/2

101.6

48.3

102

3.1/2-2

101.6

60.3

102

3.1/2-2.1/2

101.6

73

102

3.1/2-3

101.6

88.9

102

NPS

O.D.
D

O.D.
D1

Len
H

4-1.1/2

114.3

48.3

102

4-2

114.3

60.3

102

4-2.1/2

114.3

73

102

4-3

114.3

88.9

102

4-3.1/2

114.3

101.6

102

5-2

141.3

60.3

127

5-2.1/2

141.3

73

127

5-3

141.3

88.9

127

5-3.1/2

141.3

101.6

127

5-4

141.3

114.3

127

6-2.1/2

168.3

73

140

6-3

168.3

88.9

140

6-3.1/2

168.3

101.6

140

6-4

168.3

114.3

140

6-5

168.3

141.3

140

NPS

O.D.
D

O.D.
D1

Len
H

8-3.1/2

219.1

101.6

152

8-4

219.1

114.3

152

8-5

219.1

141.3

152

8-6

219.1

168.3

152

10-4

273

114.3

178

10-5

273

141.3

178

10-6

273

168.3

178

10-8

273

219.1

178

12-5

323.9

141.3

203

12-6

323.9

168.3

203

12-8

323.9

219.1

203

12-10

323.9

273

203

14-6

355.6

168.3

330

14-8

355.6

219.1

330

14-10

355.6

273

330

14-12

355.6

323.9

330

NPS

O.D.
D

O.D.
D1

Len
H

16-8

406.4

219

356

16-10

406.4

273

356

16-12

406.4

323.9

356

16-14

406.4

355.6

356

18-10

457

273

381

18-12

457

323.9

381

18-14

457

355.6

381

18-16

457

406.4

381

20-12

508

323.9

508

20-14

508

355.6

508

20-16

508

406.4

508

20-18

508

457

508

22-14

559

355.6

508

22-16

559

406.4

508

22-18

559

457

508

22-20

559

508

508

جدول تلورانس ابعادی برای تبدیل های مانیسمان بنکن طبق استاندارد ASME B16.9

Nominal Pipe Size

1/2" to 2.1/2"

3" to 3.1/2"

4"

5 to 8"



Outside Diameter
at Bevel (D)





+ 1.6
- 0.8





1.6



1.6



+ 2.4
- 1.6



Inside Diameter at End

0.8

1.6

1.6

1.6

Overall Length (H)

2

2

2

2

Nominal Pipe Size

10" to 18"

20" to 24"

26" to 30"

32" to 48"



Outside Diameter
at Bevel (D)





+ 4
- 3.2





+ 6.4
- 4.8





+ 6.4
- 4.8





+ 6.4
- 4.8





 Inside Diameter at End



3.2



 4.8



+ 6.4
- 4.8





+ 6.4
- 4.8



Overall Length (H)

2

2

5

5

Wall Thickness (t)

Not less than 87.5% of Nominal Wall Thickness

توجه: مقادیر فوق بر حسب میلیمتر (mm) بوده و مقادیری که برحسب اینچ می باشد مشخص شده است.
