تجهیزات مکانیکی

لوله کشی و پایپینگ ، وظیفه انتقال سیالات

سیستم پایپینگ و لوله کشی وظیفه انتقال سیالات را از نقطه ای به نقطه دیگر و یا هدایت جریان سیال و تغییرات پارامترهایی از جمله دبی و فشار را دارد . درون سیستم پایپینگ هیچ گونه فرآیندی بروی سیالات روی نمیدهد و تمام فرآیندهایی که به روی سیالات انجام می شود می بایست در دستگاه های مکانیک روی دهد .
تجهیزات بسیاری برای انجام فرآیند بروی سیالات وجود دارد که نقش هایی از قبیل بالا بردن فشار سیالات ، تغییرات دمایی سیالات ، ترکیب سیالات با یکدیگر و ... را دارند و از این در این مقاله به معرفی اجمالی چند مورد از این تجهیزات خواهیم پرداخت و خواهیم دانست که وظیفه هر یک از این تجهیزات چه می باشد و به چه صورت عمل می کنند .

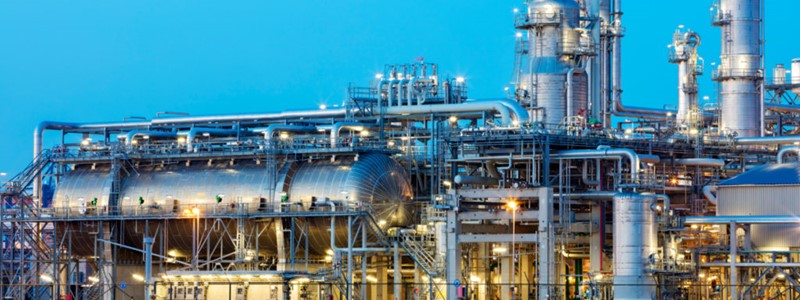

تجهیزات مکانیکی

انواع تجهیزات مکانیکی

1- کمپرسور

کمپرسورها برای افزایش فشار سیالات مورد استفاده قرار میگیرند و می بایست دقت شود که کمپرسورها تنها برای سیالات قابل تراکم مورد استفاده قرار میگیرند ، سیالات قابل تراکم عموما به صورت گازی شکل می باشند و از کمپرسور نمی توان برای افزایش سیالات به صورت مایع استفاده نمود .
به عنوان مثال برای افزایش فشار هوا و یا بخار خشک آب می بایست از کمپرسور استفاده کرد ، نمونه ای از کاربرد کمپرسورها در نیروگاه های تولید توان بخار می باشد که با زیاد کردن فشار بخار سوپرهیت و هدایت به سمت توربین اقدام به تولید توان و برق می کنند .
کمپرسورها در انواع مختلفی از جمله کمپرسورهای رفت و برگشتی و کمپرسورهای سانتریفیوژ تولید و عرضه می گردند .

2- پمپ

پمپ ها دستگاه هایی می باشند که از نظر نوع عملکرد مانند کمپرسورها می باشند و با این تفاوت که پمپ ها برای افزایش فشار سیالاتی استفاده میگردند که قابل تراکم نباشند و اغلب این سیالات به صورت مایع می باشند لذا تفاوت پمپ با کمپرسور در استفاده در نوع سیال می باشد که پمپ ها برای سیالات مایع استفاده می شوند و کمپرسورها برای سیالات گازی شکل مورد استفاده قرار میگیرند .
نمونه ای از کاربرد پمپ در نیروگاه ها و برای افزایش فشار آب ورودی به دیگ بخار می باشد و موارد مصرف دیگر پمپ در موتورخانه ساختمان ها می باشد که برای افزایش فشار آب و رسیدن به طبقات بالاتر مورد استفاده قرار میگیرند .
یکی از مواردی که بسیار مورد توجه قرار میگیرد سیستم اطفای حریق آتش نشانی ساختمان ها می باشد که نیاز به پمپ مخصوص آتش نشانی می باشد که در صورت وقوع حریق ، پمپ روشن می شود و آب را با فشار زیاد به سمت سیستم لوله کشی آتش نشانی هدایت می کند .
پمپ ها همانند کمپرسورها در انواع مختلفی از جمله پمپ های رفت و برگشتی و پمپ های سانتریفیوژ تولید و عرضه می گردند .

3- مبدل

مبدل ها وظیفه انتقال حرارت میان دو سیال را بر عهده دارند . با توجه به ساختمان انواع مبدل ها سیالات بدون هیچ گونه ترکیبی با یکدیگر و صرفا به واسطه حرکت از نزدیکی یکدیگر می توانند حرارت و گرمای خود را به یکدیگر انتقال دهند .
به عنوان مثال در مبدل های نوع پوسته و لوله ، آب گرم و آب سرد در دو قسمت مجزا و جدا از هم حرکت می کنند که با نزدیک شدن به یکدیگر باعث انتقال حرارت از سیال گرمتر به سیال سردتر می شوند .
نمونه ای از مبدل های حرارتی را در خودرو خود و به اسم رادیاتور مشاهده نموده اید که با گردش ها و آب سرد با عث سرد شدن محیط داخل موتور ماشین شما می گردد .
انواعی از مبدل ها که بیشترین کاربرد را در صنعت دارند شامل مبدل حرارتی پوسته و لوله (Shell & Tube) ، دو لوله ای (Double Pipe) ، جوش آورنده (Reboiler) و هوا خنک کن (Air cooler) می باشند .

4- مخازن

همانطور که از نام آنها پیدا می باشد مخازن برای ذخیره سازی سیالات مورد استفاده قرار میگیرند و هیچ گونه فرآیندی بروی آن ها انجام نمی شود و صرفا برای نگه داشتن و ذخیره سازی سیالات مورد استفاده قرار میگیرند .
مخازن ها به دو صورت مخازن عمودی و مخازن افقی موجود می باشند که هرکدام برای ذخیره سازی سیالات خاص و برداشت خاصی از سیال مورد استفاده قرار می گیرد .
البته برخی از مخازن های عمودی می باشند که برای انجام فرآیند بروی سیالات مورد استفاده قرار میگیرند که این فرآیند می تواند تقطیر جز به جز سیالات باشد که با نام برج های تفکیک شناخته شده اند .
