تفاوت تبدیل مستقیم و غیر مستقیم

آیا تا کنون نگاهی به سیستم پایپینگ نموده اید ؟ انواع گوناگونی از لوله و اتصالات را مشاهه می کنید که در سایزهای متفاوتی با یکدیگر کوپل شده اند و وظیفه انتقال سیالات را به عهده دارند .

اما تا کنون به این موضوع فکر کرده اید که چگونه اقلام متفاوت در سایزهای متفاوت به یکدیگر متصل می شوند ؟ همانگونه که میدانیم لوله ها در سایزهای متفاوت دارای قطر خارجی متفاوت می باشند و هنگامی که می خواهند به یکدیگر متصل شوند ، به مشکل خواهیم خورد .

خب حالا چه کار می توان انجام داد ؟ آیا نمی توان لوله به سایزهای متفاوت را به یکدیگر متصل نمود ؟ همراه پایپ کالا باشید تا متوجه شویم که لوله ها را چگونه به یکدیگر متصل می کنند و چه نوع هایی از این اقلام متصل کننده وجود دارد ؟

انواع تبدیل فولادی

تبدیل های فولادی

همانطور که از اسم تیتر این بخش مشخص می باشد ، برای اتصال لوله ها با سایزهای متفاوت می بایست از تبدیل استفاده نمود . تبدیل های اقلامی می باشند که سایز قسمت ورودی و خروجی آن ها با یکدیگر متفاوت می باشد و مناسب برای برقراری اتصال میان لوله ها با سایز های متفاوت می باشد .
تبدیل ها با توجه به آلیاژ ، روش ساخت و نوع اتصال به انواع مختلفی تقسیم می شوند که در ادامه به بررسی آن خواهیم پرداخت :

1- دسته بندی تبدیل بر اساس آلیاژ

تبدیل ها از نظر آلیاژی به دسته های متفاوتی تقسیم بندی می شوند که از مهمترین و کاربردی ترین تبدیل ها از نظر آلیاژی می توان به آلیاژهای فولادی ، پلیمری اشاره نمود .
تبدیل های فولادی به انواع تبدیل های کربن استیل ، استنلس استیل اشاره نمود که برای موارد خاصی مورد استفاده قرار میگیرند که می توان به صورت های گالوانیزه و سیاه نیز باشند و تبدیل های پلیمری نیز در دسته های تک لایه ، 5 لایه ، پوش فیت و غیره نیز باشد . تبدیل های مورد ذکر در این مقاله از آلیاژ فولادی کربن استیل می باشد .

2- دسته بندی تبدیل ها از نظر روش ساخت و نوع اتصال

تبدیل های فولادی را به روش های مختلفی ساخته می شود که می توان به روش های زیر اشاره نمود :

- تبدیل های مانیسمان

این تبدیل ها به صورت سیاه رنگ بوده و از آلیاژ کربن استیل بوده ، در روش ساخت این تبدیل ها هیچ گونه درز جوشی نبوده و مستقیما از لوله های مانیسمان ساخته می شود و دارای حد تحملی فشاری و دمایی بالا بوده و روش اتصال آن ها به صورت جوشکاری لب به لب بوده که در اصطلاح به تبدیل های بات ولد ( Butt Weld ) معروف می باشند .

- تبدیل های درزدار

تبدیل های درزدار به صورت درزدار ساخته شده و از غالب تهیه می گردد ، تبدیل های درزدار مورد استفاده برای لوله های درزدار می باشد و روش اتصال آن همانند تبدیل مانیسمان به صورت جوشکاری Butt Weld می باشد .

- تبدیل های گالوانیزه

تبیدیل های گالوانیزه برای اتصال به لوله های گالوانیزه مورد استفاده قرار می گیرد و اتصال آن ها به صورت جوشکاری نمی باشد و اتصال آن ها به صورت دنده ای می باشد . تبدیل های گالوانیزه به صورت روپیچ و توپیچ می باشد که سایز بزرگتر به صورت روپیچ و سایز کوچکتر به صورت توپیچ می باشد .

انواع تبدیل های مانیسمان

تبدیل های مانیسمان به دو صورت تهیه و تولید می گردد که برای استفاده در موارد خاص می باشد و شامل انواع زیر می باشد :

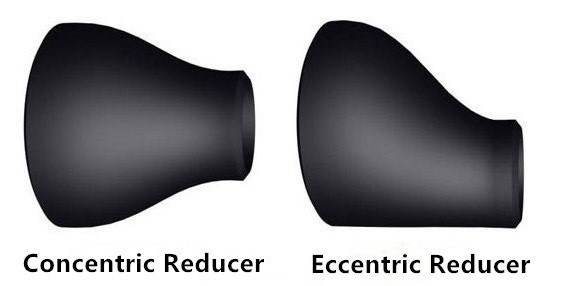

- تبدیل مانیسمان مستقیم ( Concentric Reducer )

این تبدیل های که به صورت هم محور بوده با اصطلاح تبدیل های CON نیز شناخته می شوند و محور ورودی و خروجی آن ها یکسان بوده و برای خطوط عمودی مورد استفاده قرار میگیرند و البته برای خطوط افقی نیز می توان استفاده نمود اما برای مکان هایی که نیاز به ساپورت گذاری نباشد . لیست قیمت تبدیل های مانیسمان بنکن ( BENKAN ) را مشاهده کنید .

- تبدیل های مانیسمان غیر مستقیم ( Eccentric Reducer )

این تبدیل های به صورت غیر هم مرکز بوده و با اصطلاح تبدیل های ECC نیز شناخته می شوند . از این تبدیل های برای خطوط افقی استفاده می شود و با در نظر گرفتن این مورد که سطح صاف رو به پایی باشد ، برای ساپورت گذاری مناسب می باشد .
یکی از پرکاربردترین استفاده از تبدیل های غیر مستقیم در خط ورودی پمپ های می باشد که سمت صاف آن رو به بالا باشد و برای جلوگیری از ورود یک دفعه ذرات گازی می باشد . لیست قیمت تبدیل غیر مستقیم
پایپ کالا به عنوان وارد کننده تبدیل های مانیسمان بنکن در دو نوع مستقیم و غیر مستقیم آماده تامین این اقلام می باشد .
