تفاوت لرزه گیر لاستیکی و اتصال آکاردئونی

ارتعاش سیستم پایپینگ و انبساط و انقباض لوله ها همواره در تمامی سیستم های پایپینگی وجود دارد . برای حل مشکلات مذکور همواره اقلامی تعبیه شده است که ساخته شرکت ارتعاشات صنعتی ایران می باشد . پایپ کالا به عنوان نماینده رسمی فروش محصولات شرکت ارتعاشات صنعتی ایران ارائه دهنده این اقلام می باشد .
در بسیاری از پروژه ها دیده شده است که با در نظر نگرفتن کارایی هرکدام از اقلام دچار خسارتهای فراوانی شده اند ، از این رو پایپ کالا به ارائه تفاوت های لرزه گیر لاستیکی و اتصال آکاردئونی می پردازد و اینکه در چه مواردی می بایست از اتصال آکاردئونی و در چه مواردی می بایست از لرزه گیر لاستیکی استفاده کرد .



تفاوت لرزه گیر لاستیکی و اتصال آکاردئونی

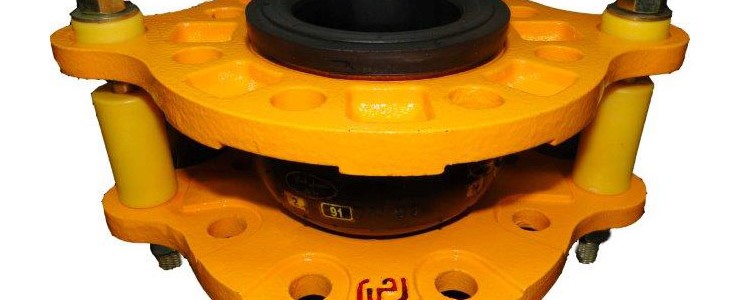

لرزه گیر لاستیکی چیست ؟

لرزه گیر لاستیکی برای مهار ارتعاش و لرزش لوله ها به کار می رود ، اقلامی مانند پمپ ، کمپرسور ، چیلر و ... همواره دارای حرکت دورانی می باشد که این حرکت دورانی باعث ایجاد ارتعاش در دستگاه میگردد و همواره می دانیم که هر کدام از این دستگاه های مذکور حداقل دارای یک لوله ورودی و یک لوله خروجی می باشند که به واسطه ارتعاش دستگاه ، این لوله ها نیز دچار لرزش می شوند و می توانند لرزش و ارتعاش را به سایر بخش های پایپینگ منتقل کند .
لرزه گیر لاستیکی توانایی مهار ارتعاش در دو جهت افقی و عمودی را دارد و می تواند باعث جلوگیری از انتقال لرزش به سایر بخش ها شود . لرزه گیر های لاستیکی شرکت ارتعاشات صنعتی ایران دارای اتصال فلنجدار می باشد که برای اتصال و کارکردن آن ها نیاز به دو عدد فلنج جوشی می باشد تا بتوان به روی لوله ها سوارشان کرد .
لرزه گیرهای لاستیکی دارای دو عدد میله مهار می باشند که برای جلوگیری از باز و بسته شدن بیشتر لرزه گیر شود که در صورت نبود این میله مهارها به لاستیک لرزه گیر آسیب وارد می شود و دچار پارگی می شود .

لرزه گر لاستیکی را چگونه انتخاب کنیم ؟

برای انتخاب لرزه گیر لاستیکی می بایست به نوع سیال ، میزان خورندگی سیال ، دما و فشار سیال توجه نمود . به صورت کلی و لرزه گیر رایج شرکت ارتعاشات صنعتی ایران طبق دسته بندی زیر می باشد :
1- لرزه گیر لاستیکی زرد : مناسب برای سیال آب – دمای 60 درجه سانتی گراد و فشار 10 بار
2- لرزه گیر لاستیکی قرمز : مناسب برای سیال آب – دمای 90 درجه سانتی گراد و فشار 10 بار
3- لرزه گیر لاستیکی آبی : مناسب برای سیال آب – دمای 60 درجه سانتی گراد و فشار 16 بار
4- لرزه گیر لاستیکی آبی قرمز : مناسب برای سیال آب – دمای 90 درجه سانتی گراد و فشار 16 بار

سایر لرزه گیر های لاستیکی نیز موجود می باشند که مناسب برای آب آشامیدنی ، مشتقات نفتی ، هوای فشارده و ... می باشند .
توجه مهم :
دقت شود که لرزه گیر لاستیکی را برای لوله به کار می برند و وظیفه اصلی آن مهار ارتعاش و لرزش می باشد . هر کجا که اقلامی مانند پمپ و کمپرسور و ... داشتیم می بایست برای لوله های ورودی و خروجی آن از لرزه گیر لاستیکی استفاده کنیم .

اتصال آکاردئونی چیست ؟

فلزات همواره در مقابل تغییر دما واکنش نشان می دهند و دچار تغییر طول می شوند . لوله های فولادی به علت آلیاژ پایه فلز نیز در مقابل تغییر دما واکنش نشان می دهند و دچار تغییر طول می شوند ، حال هرچقدر میزان تغییر دما بیشتر باشد در نتیجه تغییر طول بیشتری خواهیم داشت که با توجه به فیکس بودن لوله ها در جای خود این تغییر طول موجب ایجاد تنش فشاری و کششی در لوله ها و در محل ساپورت ها می شود .
برای جلوگیر از تغییر طول لوله ها می بایست از اتصال آکاردئونی استفاده کرد ، اتصال آکاردئونی با توجه به پوشش آکاردئونی خود می تواند تغییرات طول ناشی از تغییرات دمایی را جذب کند .
اتصال آکاردئونی شرکت ارتعاشات صنعتی ایران دارای سه نوع اتصال می باشد که عبارتند از :

- اتصال فلنجدار
- اتصال جوشی
- اتصال دنده ای

توجه مهم :
دقت شود که کاربرد اصلی اتصال آکاردئونی برای مهار انبساط و انقباض لوله ها در اثر تغییرات دمایی می باشد و نباید از آنها به عنوان مهارکننده ارتعاش و لرزش سیستم استفاده کرد .
پایپ کالا به عنوان نماینده شرکت ارتعاشات صنعتی ایران آماده همکاری در تمام زمینه های تاسیساتی و صنعتی با پروژه ها و همکاران محترم می باشد .
