تفاوت کپ و فلنج کور چیست ؟

۱۳۹۸/۱۱/۱۴ ۱۱:۱۹:۵۶
تفاوت کپ و فلنج کور چیست ؟

یکی از مواردی که همواره در پایپینگ و لوله کشی مورد استفاده قرار میگیرد بسته شدن انتهای مسیر خط لوله کشی می باشد . همواره نقطه ابتدایی و انتهایی خط لوله کشی را در نظر بگیرید که جاری شدن سیال از یک نقطه شروع می شود و می بایست در یک نقطه پایان پذیرد که در صورت مسدود نبودن انتهای مسیر ، تمام سیال به بیرون میریزد و موجب خسارتهایی به سیستم پایپینگ می شود .

تفاوت فلنج کور و کپ

برای بستن انتهای مسیر لوله کشی همواره اقلامی وجود دارد که می بایست از آنها استفاده نمود ، حال با توجه به میزان اهمیت و نوع اتصال می بایست اقلام را انتخاب کرد .

کپ ها و فلنج های کور از جمله اقلامی هستند که برای مسدود سازی انتهای مسیر لوله کشی مورد استفاده قرار میگیرند . علاوه بر اینکه برای انتهای مسیر از این اقلام استفاده می شود می توان در موارد زیر نیز استفاده کرد :
1- برای بخشی از خط لوله کشی که هنوز تکمیل نشده است و نیاز به گسترش خط لوله کشی دارد .
2- برای مخازن و درام ها که دریچه خروجی دارند و هنوز به بهره برداری نرسیده اند و به عنوان درب از آن ها استفاده می شود .
3- انتهای کلکتورها

کپ ها را در چه مواقعی استفاده می شوند ؟

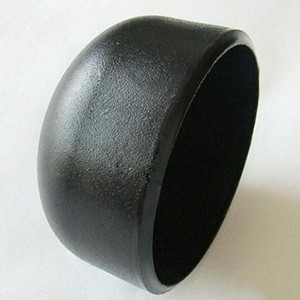

کپ (CAP) اقلامی هستند که به صورت جوشکاری مورد استفاده قرار میگیرند و با عملیات جوشکاری به لوله متصل می شوند و مخصوص مکان هایی می باشد که میخواهییم اتصال و مسدود سازی دائمی انجام دهیم زیرا در صورت جوشکاری دیگر قادر به باز کردن آن نخواهیم بود و می بایست با بریدن آن را جدا کنیم .
کپ های جوشی عموما به دو صورت گود و تخت موجود می باشند که با توجه به میزان فضای در دسترس می بایست از آن ها استفاده نمود ولی در نظر بگیرد که کپ ها طبق استاندارد می بایست گود باشد .

استاندارد های کپ های جوشی

کپ های جوشی عموما از جنس کربن استیل (Carbon Steel) می باشد که آلیاژ ساخت آن ها طبق ASTM A234 WPB می باشد و برای اطلاع از ابعاد و اندازه آن ها می بایست به استاندارد ASME B 16.9 رجوع کرد . استاندراد های مذکور مربوط به کپ های مانیسمان می باشد که روش ساخت آنها بدون درز جوش می باشد و از نظر استحکام و تحمل دمایی و فشاری کارکرد بسیار خوبی دارند .

برند موجود کپ های مانیسمان

پایپ کالا وارد کننده اتصالات مانیسمان بنکن می باشد که کپ مانیسمان نیز یکی از اقلام موجود در این اتصالات جوشی می باشد . لیست قیمت کپ های مانیسمان بنکن (BENKAN) در سایت پایپ کالا موجود می باشد . کپ های مانیسمان بنکن در ضخامت های مختلفی از جمله ضخامت های رده 40 ، رده 80 ، رده 160 و ... در پایپ کالا موجود می باشد .
نوع جوشکاری کپ های مانیسمان به صورت ButtWeld می باشد که لبه های آن به صورت پخ خورده می باشد و آماده جوشکاری به لوله می باشد .

فلنج کور در چه مواقعی مورد استفاده قرار میگیرد ؟

فلنج قطعه ای فولادی می باشد که نوعی از اتصال می باشد که قابلیت مهم آن در غیر دائمی بودن آن است و به راحتی می توان فلنج ها را باز و بسته کرد . اتصال فلنج های به واسطه پیچ و مهره انجام می شود که با بستن پیچ ها می توان اتصال را کامل نمود و در صورت احتیاج برای باز شدن می توان با باز کردن پیچ ها اتصال را از یکدیگر جدا نمود .
فلنج کور یکی از انواع فلنج می باشد که وظیفه آن مسدود کردن جریان می باشد و به واسطه آن می توان به صورت موقت انتهای مسیر لوله کشی را مسدود کرد . دقت فرمایید که برای استفاده از فلنج کور به یک فلنج دیگر ( عموما فلنج گلودار ) نیاز دارید تا در ابتدا فلنج گلودا به لوله جوش داده شود و در ادامه فلنج کور با پیچ و مهره به فلنج گلودار بسته می شود و مسیر را مسدود می کند .

استاندارد فلنج کور چگونه تعیین می شود ؟

فلنج ها کربن استیل عموما به دو روش ریخته گری و فورج شده ساخته می شود که نوع فورج شده آن بسیار مقاوم تر و نزدیک به نیازهای مهندسی می باشد .
استاندارد فلنج های کور ساخته شده به روش فورجینگ طبق زیر می باشد :
استاندارد آلیاژی طبق ASTM A105 می باشد و استاندارد ابعادی و اندازه ای آن طبق ASME B16.5 می باشد که می توانید تمام اطلاعات اعم از تعداد سوراخ ها ، اندازه سوراخ ها و محل قرار گیری آن ها در این استاندارد درج شده است .

برند فلنج کور چیست ؟

پایپ کالا به عنوان وارد کننده فلنج های ملسی (MELESI) تامین کننده فلنج های کور ساخته شده طبق عملیات فورجینگ و در کلاس کاری class150 , class300 , class600 می باشد .
پایپ کالا به عنوان فروشگاه اینترنتی اقلام پایپینگی و منتشر کننده مقالات علمی همواره سعی در کمک رسانی به جامعه بزرگ صنعتی کشور داشته است .
