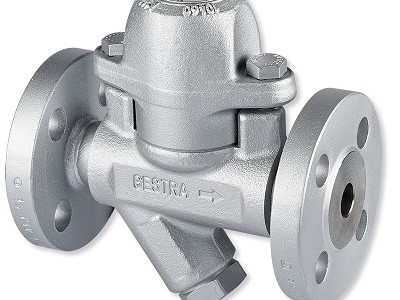

تله بخار چیست؟
هدف از تله بخار در سیستم های بخار ، بیرون کردن آبی است که در داخل وسایل مصرف کننده حرارت یا خطوط لوله تقطیر می شود . تله بخار اجازه نمی دهد از آن بخار عبور کند ، اما آب عبور می کند . محل نصب تله بخارها بعد از هر مرحله تبادل حرارت می باشد .

محل استفاده از تله بخار

- بعد از مبدل
- بعد از کندانسور
- انتهای لوله اصلی بخار
در مورد کار با تله بخار یک نکته بسیار مهم وجود دارد و آن ، این است که اولین گام برای اجتناب از مشکلات ایجاد شده توسط این تجهیزات ، انتخاب مناسب و نصب صحیح آن ها می باشد .



تله بخار چیست ؟

وظیفه تله بخار چیست ؟

وظیفه تله بخار ، تفکیک کندانس ، هوا و دی اکسید کربن از سیستم لوله کشی به محض تجمع این گازها و با حداقل اتلاف بخار است . زمانی که بخار ، گرمای نهان ارزشمند خود را از دست می دهد و اصطلاحا چگالیده می شود ، این کندانس داغ باید بلافاصله از سیستم جدا شود تا از بروز پدیده ضربه قوچ جلوگیری گردد . وچود هوا در سیستم بخار ، بخشی از حجم سیستم را که قاعدتا باید توسط بخار اشغال شود ، به خود اختصاص می دهد . دمای هوا و بخار ، به دمایی کمتر از دمای بخار خالص افت می کند . هوا یک عایق است ، که به سطح لوله و تجهیزات چسبیده و باعث کند و غیر یکنواخت شدن فرآیند انتقال حرارت می گردد .
در صورتی که دی اکسید کربن حضور داشته باشد ، بخار موجود در سیستم ، دی اکسید کربن را به دیواره های سطح انتقال حرارت رانده و بدین ترتیب ، انتقال حرارت کاهش می یابد . دی اکسید کربن همچنین می تواند در کندانس به صورت محلول درآمده و تولید اسیدکربنیک نماید که باعث خوردگی در لوله ها و تجهیزات می گردد .

انواع تله ها عبارتند از :

- تله های ترموستاتیکی
- تله های مکانیکی
- تله های ترمودینامیکی

1- تله های ترموستاتیکی

این نوع از تله ها از تفاوت دمای بین کندانس و بخار زنده برای تشخیص استفاده می کنند . که این تفاوت دما می تواند عاملی برای باز بودن و یا بسته شدن شیر مربوطه شود . انواع متداول تله های ترموستاتیکی عبارتند از :
- تله های فانوسی
- تله های دوفازی
در واقع تله های ترموستاتیک با عضو دو فلزی و یا فانوسه ای خود ، کندانس سرد و بخار را تشخیص داده و در صورت وجود کندانس ، شیر را باز می کنند و مایع را جدا می سازند .

2- تله های مکانیکی

تله های بخار مکانیکی از اختلاف دانسیته بین کندانس و بخار زنده برای تغییر موقعیت المان های مربوطه استفاده می کنند که می تواند منجر به باز ماندن و یا بسته شدن شیر شود . نحوه کار تله های مکانیکی بر اساس نیروی غوطه وری و اختلاف بین چگالی بخار و کندانس می باشد . این نوع تله های کندانس را در دمایی نزدیک به دمای اشباع بخار تخلیه می کنند .
انواع مختلفی از تله های بخار مکانیکی وجود دارند که عبارتند از : توپی شناور ، شناور و اهرم ، سطل وارونه ، سطل باز و تله های ترموستاتیک و شناور .

3- تله های ترمودینامیکی

در تله های ترمودینامیکی از اختلاف انرژی سینتیکی ( سرعت ) بین کندانس و بخار زنده برای عملکرد شیر استفاده می شود . تله های دیسکی معمول ترین نوع این تله ها هستند ولی تله های پیستونی و نیز تله های تپشی ( Impulse ) هم بعضی مواقع استفاده می شوند .

عدم استفاده از تله بخار

کندانسی که در بخش تحتانی خط بخار قرار دارد می تواند باعث بروز پدیده ضربه قوچ شود . زمانی که بخار با سرعت بسیار بالا حرکت می کند هنگام حرکت از روی لایه کندانس باعث ایجاد موج برروی آن می گردد . اگر این حالت افزایش یابد بخار پرسرعت می تواند کندانس را به حرکت درآورده و هنگام تغییر راستا ، یک ضربه محکم و خطرناک ایجاد کند . این پدیده را ضربه قوچ می نامند .
زمانی که کندانس پرسرعت به مانعی برخورد می کند انرژی جنبشی آن به انرژی فشاری تبدیل شده و این افزایش فشار ناگهانی می تواند باعث تخریب مکانیسم عملکردی مثلا در تله ها گردد . برای اجتناب از این پدیده باید از تله های قدرتمند مانند تله ترمودینامیکی یا تله های سطل وارونه استفاده نمود و یا راستای لوله کشی را تغییر داد .
