لوله برای انتقال سیال از نقطه ای به نقطه دیگر مورد استفاده قرار می گیرد . لوله ها با توجه به آلیاژ به انواع مختلفی تقسیم بندی می شوند که شامل لوله های فولادی ، لوله های پلیمری ، لوله های مسی ، لوله های چدنی و ... می شوند ، موضوع مورد نظر در این پروژه لوله فولادی می باشد . در این مقاله با پایپ کالا همراه باشد .
از لوله های فولادی برای انتقال آب ، گاز ، نفت ، مواد پتروشیمی و ... استفاده می شود و نوع اتصال آن ها به روش های گوناگونی از جمله جوشی ، دنده ایی و فلنجدار می باشد .
لوله های فولادی با توجه به روش ساخت و آلیاژ آنها متفاوت می باشند ، از نظر آلیاژی یکی از زیر دسته های لوله های فولادی مربوط می شود به لوله های کربن استیل (Carbon Steel) که بسیار پرکاربردتر از سایر آلیاژها می باشد و به دسته های زیر تقسیم بندی می شود :
در فرآیند ساخت لوله مانیسمان از هیچ گونه درز جوشی استفاده نمی شود و اصطلاحا به لوله های بدون درز نیز معروف می باشند .ابتدا و انتهای لوله مانیسمان به صورت پخ خورده می باشد و می بایست به یکدیگر جوش داده شوند .
لوله های سیاه درزدار را از ورق های فولادی تهیه می کنند به صورتی که با خم کردن ورق های فولادی و جوشکاری ابتدا و انتهای به هم رسیده آن تبدیل به لوله های می شود که در طول آن دارای درز جوش می باشد . نوع اتصال لوله های درزدار نیز به صورت جوشکاری می باشد .
تفاوت لوله درزدار و مانیسمان چیست ؟
لوله های درزداری می باشند که دارای یک پوشش از فلرز روی (ZN) به عنوان محافظت از خوردگی می باشند که به لوله های گالوانیزه معروف می باشند . از لوله های گالوانیزه برای انتقال آب آشامیدنی نیز استفاده می شود برخلاف لوله های سیاه ( بدون پوشش گالوانیزه ) که برای انتقال آب آشامیدنی از آنها استفاده نمی شود .
اتصال لوله های گالوانیزه به صورت دنده ای می باشد که دنده های آن به صورت روپیچ بوده که در اصطلاح به آن اتصال دنده ایی نری گفته می شود .

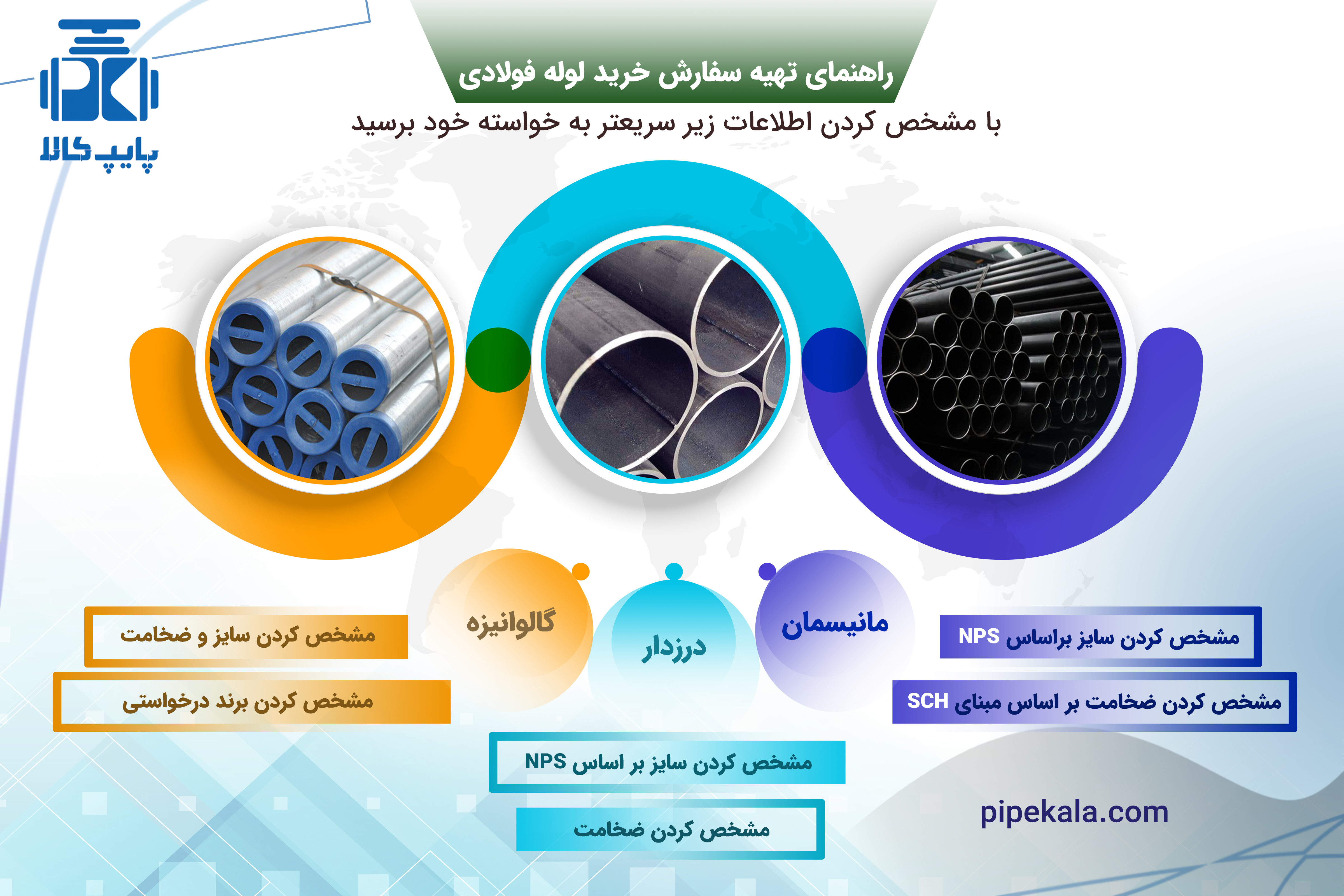

حال با توجه به آشنایی با انواع لوله های فولادی کربن استیل می توان راهنمایی تهییه سفارش خرید آنها را انجام داد . برای خرید لوله فولادی مورد نظر برای پروژه و یا ساختمان خود می بایست اطلاعات دقیق و کاملی را به فروشنده بدهید که به بررسی آنها می پردازیم :
مشخص سایز لوله بر اساس سیستم NPS : سایز نامی لوله اصطلاح NPS می باشد که با مشخص کردن آن قطر بیرونی لوله مشخص می شود . به اشتباه NPS را با اینچ اشتباه می گیرند ولی می بایست گفت که از سایز 14 اینچ به بالا یکسان می باشند .
لوله های مانیسمان رایج و پرکاربرد از NPS1/2 ( اصطلاحا لوله ½ اینچ ) الی NPS24 ( لوله 24 اینچ ) می باشد که با مراجعه به استاندارد ASME B36.10 می توان اطلاعات کاملی از سایزینگ لوله های مانیسمان را استخراج کرد .
اولین گام را با مشخص کردن سایز لوله انجام داده اید و حال مرحله بعدی مشخص کردن ضخامت لوله مانیسمان می باشد :
ضخامت لوله مانیسمان : با مراجعه به استاندارد مذکور (ASME B36.10) عبارتی به اسم SCH را مشاهده خواهید کرد که مخفف عبارت SCHEDULE می باشد و مربوط به مشخص کردن ضخامت لوله مانیسمان می باشد ، به صورتی که با توجه به عدد قرار گرفته کنار Sch و مراجعه به جدول استاندارد مذکور می توان ضخامت لوله را بر اساس میلی متر استخراج کرد .
ضخامت های بسیار رایج عبارتند از ضخامت های sch 40 , sch 20 , sch 80 , sch 160 می باشند که با مشخص کردن هر یک از این ضخامت ها فروشنده متوجه منظور شما خواهد شد .
برند لوله مانیسمان : لوله مانیسمان ها در دو دسته داخلی و خارجی می باشند که برند خارجی مربوط به لوله مانیسمان چینی و داخلی ها نیز مربوط به لوله مانیسمان اهواز و کاوه دقیق می شود .
سایز لوله درزدار : برای مشخص کردن سایز لوله درزدار نیز می بایست بر اساس NPS و مطابق با گفته های لوله مانیسمان عمل کرد .
ضخامت لوله درزدار : ضخامت لوله درزدار به مانند لوله مانیسمان نمی باشد و با عبارت SCH مشخص نمیگردد . استاندارد ابعادی لوله درزدار بر اساس DIN 2440 عموما مشخصص میگردد و عموما ضخامت لوله درزدار را بر اساس میلی متر بیان می کنند .
به عنوان مثال : لوله درزدار سایز 1 اینچ و ضخامت 3 میلی متر.
لوله های درزدار در برند های سپاهان ، سپنتا و ... تولید میگردد که در موقع خرید می بایست به برند درخواستی خود اشاره کنید .
توجه : ضخامت لوله درزدار در قیمت تمام شده لوله بسیار مهم می باشد و در هنگام خرید دقت فرمایید که لوله را با چه ضخامتی به شما خواهند فروخت زیرا در هنگام تهیه استعلام خرید از چندین فروشگاه ممکن است که قیمت ها متغیر باشد و دلیل آن ضخامت متفاوت می باشد .
لوله گالوانیزه هم نوعی از لوله درزدار می باشد که دارای پوشش گالوانیزه می باشد و اطلاعات مربوط به سایز و ضخامت آن همانند لوله درزدار بیان می گردد .
برندهای موجود در لوله گالوانیزه عبارتند از : لوله گالوانیزه سپنتا ، ساوه و درپاد می باشد .
با مشخص کردن اطلاعات فوق و مراجعه به پایپ کالا می توانید لوله مورد نظر خود را با پایین ترین قیمت و بالاترین کیفیت از پایپ کالا تامین کنید .
توجه 1 : لوله درزدار و لوله گالوانیزه با عبارت های همچون لوله سبک و سنگین ( از نظر ضخامت ) نیز مشخص میگردد .
توجه 2 : لوله های فولادی تماما به صورت شاخه های 6 متری به فروش می رسند و می بایست طول های درخواستی خود را در واحدهای 6 متری لحاظ فرمایید .
