شیرآلات پروانه ای میراب

شیر پروانه ای میراب

شیر وسیله ای مکانیکی است که جریان و فشار در یک سیستم و یا فرایند را کنترل می کند. شیرها یکی از اجزای اصلی سیستم لوله کشی می باشند که مایعات، گازها، بخار و... را منتقل می کنند. شیرآلات در انواع گوناگونی ساخته می شوند که شیرهای پروانه ای یکی از پرکاربردترین شیرآلات می باشند.

شیر پروانه ای (Butterfly Valves)

شیر پروانه ای به شیری گفته می شود که یک صفحه دایره ای حول یک محور عمودی در مرکز شیر قرار دارد و هنگامی که شیر را باز می کنیم این صفحه به اندازه 90 درجه می چرخد و موازی جهت جریان قرار می گیرد. در این حالت جریان قادر است از دو طرف این صفحه عبور کند و جریان برقرار می شود.

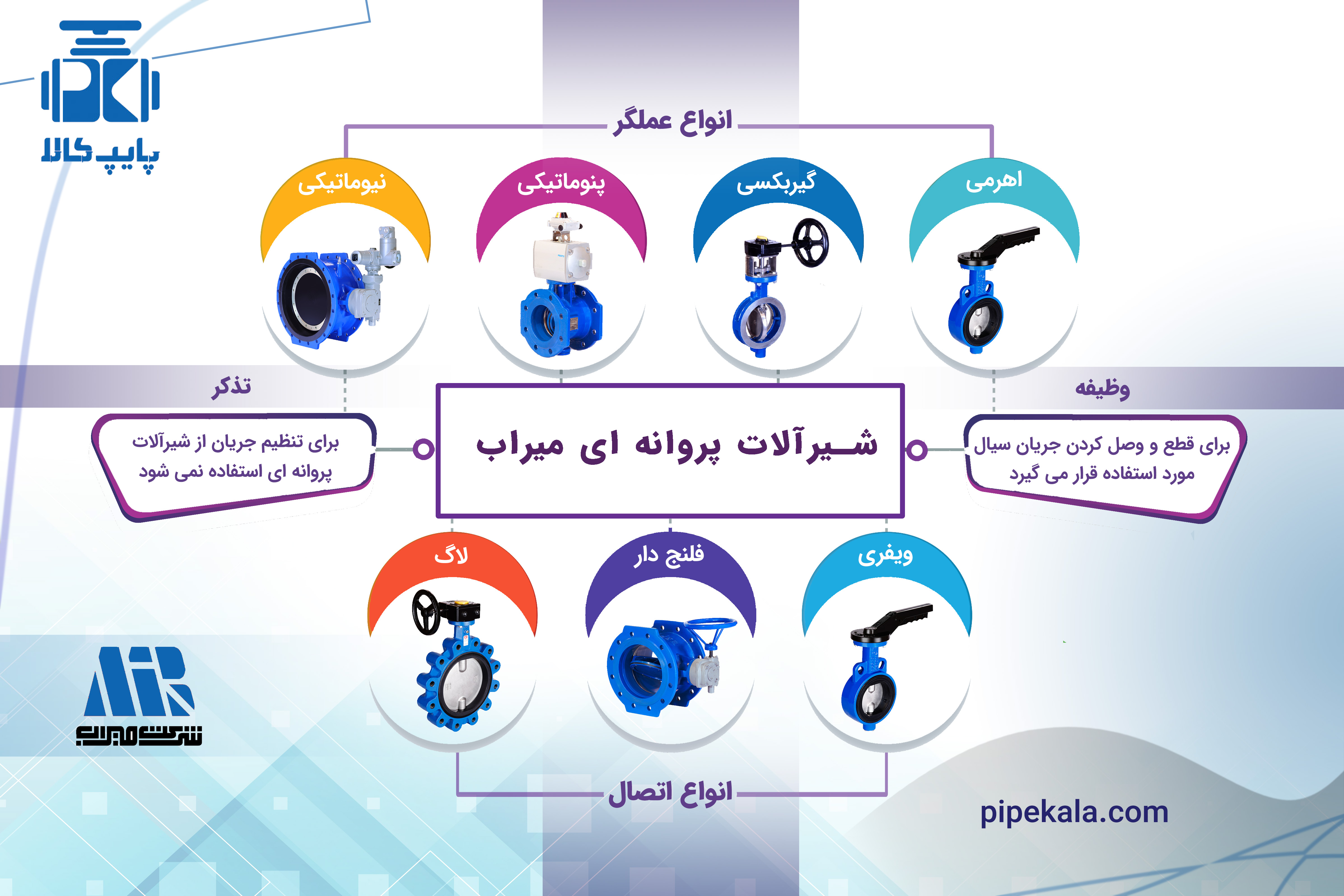

انواع شیر پروانه ای از نظر نوع اتصال

  1. شیر پروانه ای ویفری (Wafer Type)

    این شیر برای نصب بین فلنج هایی مناسب است كه سوراخكاری آنها مطابق استانداردANSI CLASS150 , DIN EN1092-1 بوده و فشارکاری سیستم تا فشار 16bar باشد. طراحی این شیر به گونه ای است که پروانه در موقعیت باز، كاملا در وسط قرار می گیرد و بهترین شرایط را برای عبور جریان با كمترین افت فشار فراهم می كند.
  2. شیر پروانه ای لاگ (Lug Type)

    سوراخ های این شیر مجزا بوده و هر طرف به صورت مجزا به فلنج بسته می شود. این شیرها احتیاج به واشر آببندی (گسكت) ندارد و استفاده از واشر آببندی عملكرد شیر را مختل می نماید.
  3. شیر پروانه ای فلنج دار (Flanged Type)

    این شیرها دارای اتصال فلنجی بوده و به تعداد سوراخ های فلنج، دارای سوراخ می باشند. طراحی شیرهای پروانه ای فلنج دار به صورت دوبار خارج از مرکز (double eccentric) می باشد.

کاربرد شیرهای پروانه ای

کاربرد شیرهای پروانه ای در واحدهایی که فشار آن ها حین کار کم باشد، به علت حداقل بودن افت فشار بسیار متداول می باشد. اصولا طراحان کارخانجات صنعتی تا آنجا که ممکن است سعی می کنند که از وجود آمدن افت فشار در سیستم جلوگیری کنند و در این مواقع انتخاب این شیرها بسیار مناسب می باشد.
از دیگر ویژگی های این شیرها به حداکثر رساندن سرعت جریان سیال در حداقل زمان می باشد.
وظیفه ی شیر پروانه ای قطع و وصل جریان سیال می باشد و باید توجه داشت که از این شیرها برای کنترل و تنظیم جریان استفاده نکرد، زیرا باعث ایجاد کاویتاسیون و خرابی دیسک پروانه ای می شود.

شیر پروانه ای شرکت میراب

در حال حاضر شرکت میراب یکی از بزرگترین تولیدکنندگان شیرآلات صنعتی در ایران می باشد. شیرآلات چدنی شرکت میراب از جنس چدن (انواع چدن داکتيل، فولاد ریختگی و...) بوده و در بازار عرضه می شوند.
شیرهای چدنی شرکت میراب از کیفیت بسیار خوبی برخوردار بوده و قابلیت رقابت با مدل های خارجی را دارا می باشند.

عملگر شیرها

شیرهای پروانه ای شرکت میراب با 4 مدل عملگر (Actuators) عرضه می شوند که عبارتند از:

  1. شیر پروانه ای با عملگر اهرمی
  2. شر پروانه ای با عملگر گیربکسی
  3. شیر پروانه ای با عملگر پنوماتیکی
  4. شیر پروانه ای با عملگر نیوماتیکی

مزایای استفاده از شیرپروانه ای میراب

  • آسانی کاربرد
  • کاهش افت فشار
  • قیمت مناسب
  • ظرافت بالا نسبت به شیرهای هم قیمت
  • مناسب برای مواقعی که فضای کاری کم باشد

پایپ کالا به عنوان نمایندگی شرکت میراب ارائه دهنده لیست قیمت شیرآلات چدنی این برند بوده و می تواند بدون واسطه و با بالاترین تخفیف این شیرها را برای پروژه های شما همکاران عزیز تهیه نماید.
