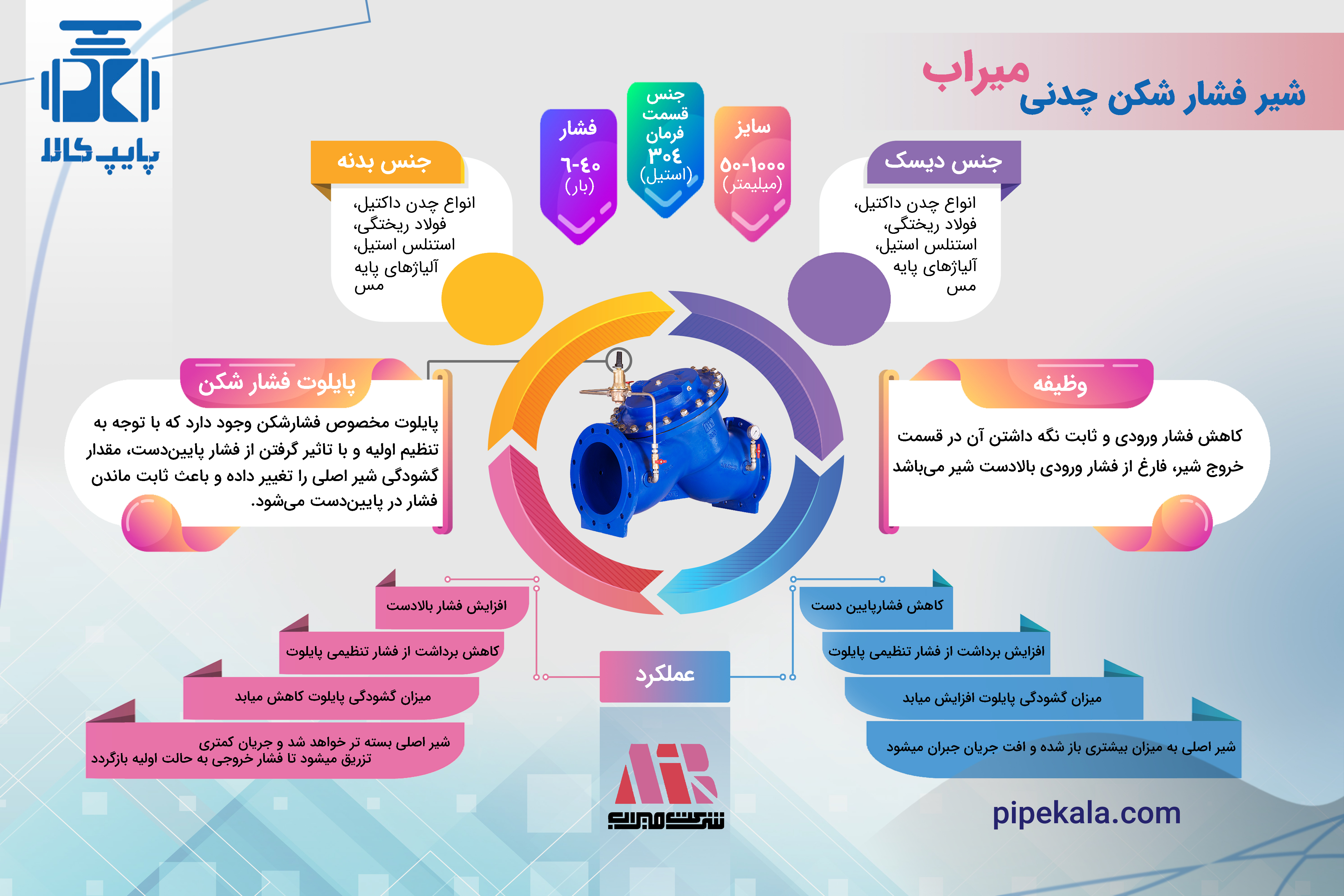

شیر فشار شکن چدنی میراب

شیر فشار شکن چدنی شرکت میراب

شیرهای فشار شکن

شیر فشار شکن به دسته ای از شیرهای کنترلی گفته می شود که وظیفه ی آن ها کاهش فشار ورودی و ثابت نگه داشتن آن در قسمت خروج شیر، فارغ از فشار وروردی بالا دست شیر می باشد.
شیرهای فشار شکن در انواع مختلفی ساخته می شوند که معروف ترین آن ها شیر فشار شکن مکانیکی و شیر فشار شکن پایلوت دار است.

شیرهای پایلوت دار

در شیرهای پایلوت دار یک شیر کوچک به نام پایلوت برای فرمان دادن و راه اندازی یک شیر اصلی استفاده می شود. در حقیقت این شیر کوچک، در نقش کلید کارکرد شیر اصلی می باشد.
این شیر کوچک، یک شیر ایمنی یا اطمینان از نوع فنری است. این شیر علاوه بر مسیرهای ورودی و خروجی، نیازمند مسیر جدیدی است تا بتواند از طریق آن مسیر، به شیر اصلی فرمان بدهد. در این شیرها، از فشار خود سیال برای بسته نگه داشتن شیر استفاده می شود.
در شیر اصلی، سطح مقطع بندآور در قسمت بالای محفظه فشار از سطح مقطع آن در قسمت پایین بیشتر است. در نتیجه هنگامی که فشار بالا و پایین بندآور مساوی باشد، نیروی اعمال شده به قسمت بالای بندآور از نیروی اعمال شده به قسمت پایین آن بیشتر بوده و شیر تا زمان لازم بسته می ماند.
حال فرض کنید فشار سیستم بالا رود. در این صورت فشار قسمت پایین و بالای بندآور به صورت یکسان زیاد می گردد تا جایی که شیر پایلوت عمل کرده و باز شود. با باز شدن پایلوت، ارتباط سیال بخش درپوش با بیرون برقرار شده و در یک لحظه، فشار از روی بندآور شیر اصلی برداشته می شود. در نتیجه نیروی اعمال شده بر سطح بالای بندآور شیر اصلی، کمتر از نیروی وارده به سطح پایینی آن می شود. در این شرایط شیر اصلی نیز عمل نموده و باز می شود. با تخلیه حجم زیادی از سیال، فشار سیستم کاهش می یابد. پس از این که فشار سیستم به پایین تر از فشار تنظیم رسید، شیر پایلوت بسته می شود و با قطع ارتباط محفظه بالای بندآور و محیط خارج، فشار بالای بندآور افزایش یافته و شیر مجدداً بسته و آماده عمل مجدد در شرایط لازم می گردد.

شیرهای فشارشکن چدنی میراب

شیرهای فشار شکن شرکت میراب شاید می توان گفت تنها نمونه شیرهای ایرانی است که دارای پایلوت می باشد.
جنس بدنه و دیسک شیرهای فشار شکن شرکت میراب از انواع چدن داکتیل، فولاد ریخته گری، استنلس استیل و آلیاژهای پایه مس می باشد. لازم به ذکر است قسمت فرمان این شیر از استیل (304) ساخته می شود.
شیرهای چدنی شرکت میراب در سایزهای 50-1000 میلی متر و در فشارهای کاری 6-60 بار تولید می شوند.

اتصال شیرفشار شکن میراب :

شیرهای فشارشکن میراب به صورت فلنجی می باشد که برای ادامه روند لوله کشی هر شیر فشارشکن نیاز به دو فلنج جوشی دارد که این فلنج های جوشی به واسطه پیچ و مهره به یکدیگر متصل می شوند . برای مهار نشتی و عدم آببندی در محل اتصال فلنج های جوشی نیاز می باشد که از واشر و گسکت استفاده شود.
