شیر پروانه ای با BY-PASS

میراب یکی از بزرگترین شرکت های تولید کننده انواع شیرآلات صنعتی و تاسیساتی می باشد . شرکت میراب اقدام به تولید شیرآلات صنعتی در آلیاژهای متفاوتی از جمله آلیاژهای چدنی ، فولادی و ... می کند .
آیا می دانستید پایپ کالا به عنوان نماینده رسمی شرکت میراب آمادگی ارائه انواع شیرآلات تولیدی این شرکت را دارد ؟ همچنین می توانید تمام سوالات فنی و مشاوره ایی خود را در مورد شیرآلات میراب را از پایپ کالا بخواهید .
همانطور که گفتیم شرکت میراب اقدام به تولید انواع شیرآلات تاسیساتی و صنعتی می کند که در این مقاله می خواهیم در مورد نوع خاصی از شیر پروانه ایی میراب صحبت کنیم و تمام زوایای استفاده از این شیر پروانه ایی را بیان کنیم ، تا انتهای این مقاله همراه پایپ کالا باشید .

انواع شیر پروانه ای میراب

شیر پروانه ای وظیفه قطع و وصل جریان سیال را دارد و در اصطلاح به شیرآلات ON/OFF معروف می باشند ، یک باور غلط وجود دارد که از شیر پروانه ایی می توان برای تنظیم فشار سیال و به صورت نیمه باز استفاده نمود .
طبق پیشنهاد و نکته شرکت میراب ، نباید از شیر پروانه ایی برای تنظیم جریان استفاده نمود و در صورتی که سرعت سیال کمتر از 1m/s باشد ، می توان از شیر پروانه ای استفاده نمود .
شیر پروانه ای دارای انواع مختلفی می باشد که از نظر نوع عملگر و نوع اتصال به دسته های متفاوتی تقسیم بندی می شوند ، شیر پروانه ای به صورت عملگر ربع گرد می باشد و با چرخش 90 درجه عملگر آن از حالت باز به حالت بسته کامل تغییر وضعیت می دهد .

عملگر شیر پروانه ای

شیر پروانه ایی از نظر نوع عملگر به دسته های متفاوتی تقسیم بندی می شوند که رایج ترین آن ها به صورت عملگر اهرمی و عملگر گیربکسی می باشد که در صورتی که سایز شیر بالا باشد و باز و بسته کردن آن دشوار باشد می بایست از عملگر گیربکسی استفاده نمود .
عملگرهای بادی و الکترونیکی نیز موجود می باشد که مختص شرکت میراب بوده و برای پروژه های صنعتی مورد استفاده قرار می گیرد که از جمله آن ها می توان به عملگرهای پنوماتیک ، نیوماتیک اشاره نمود .

اتصال شیر پروانه ای

شیرپروانه ای میراب دارای سه نوع اتصال ویفری ، فلنجدار و لاگ می باشد که نوع ویفری آن بسیار رایج می باشد که دارای عرض کمتری بوده و بین دو فلنج قرار میگیرد و فضای کمتری را اشغال می کند .
اما شیر پروانه ایی که در این مقاله در مورد آن صحبت خواهیم نمود از طراحی های ویژه و منحصر به فرد شرکت میراب می باشد که برای رفع مشکلاتی که در ادامه به ذکر آن ها خواهیم پرداخت ، تولید میگردد .

شیر پروانه ای مجهز بهسیستم BY – PASS شرکت میراب

شرکت میراب اقدام به طراحی و تولید شیر پروانه ای با سیستم by – pass می باشد که در اصطلاح فارسی به خط کنارگذر معروف می باشد که مسیری جداگانه را برای شیرآلات باز می کند .

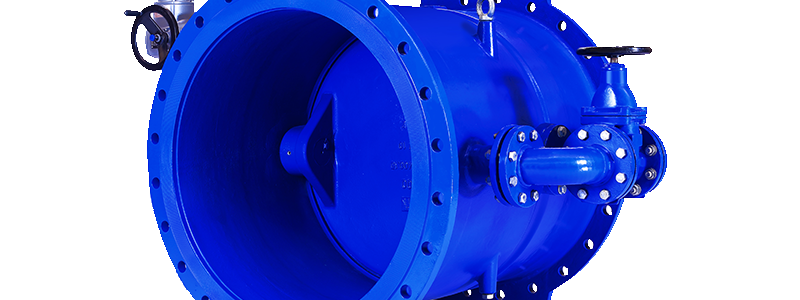

شیر پروانه ای BY-PASS میراب

ضرورت استفاده از شیر پروانه ای by-pass

در موقع پر کردن خطوط انتقال سیال از آب ، موجب خروج هوا می شود و می تواند باعث ایجاد مشکلاتی در خطوط انتقال دهنده سیالات شود . در صورت استفاده از شیر پروانه ای مجهز به سیستم by – pass می توان از هوادهی سیستم لوله کشی و همچنین از بروز ضربات آنی جلوگیری نمود .
استفاده از شیر پروانه ای با سیستم by – pass می تواند باعث جلوگیری از بروز آسیب های جدی به سیستم پایپینگ پروژه شود .

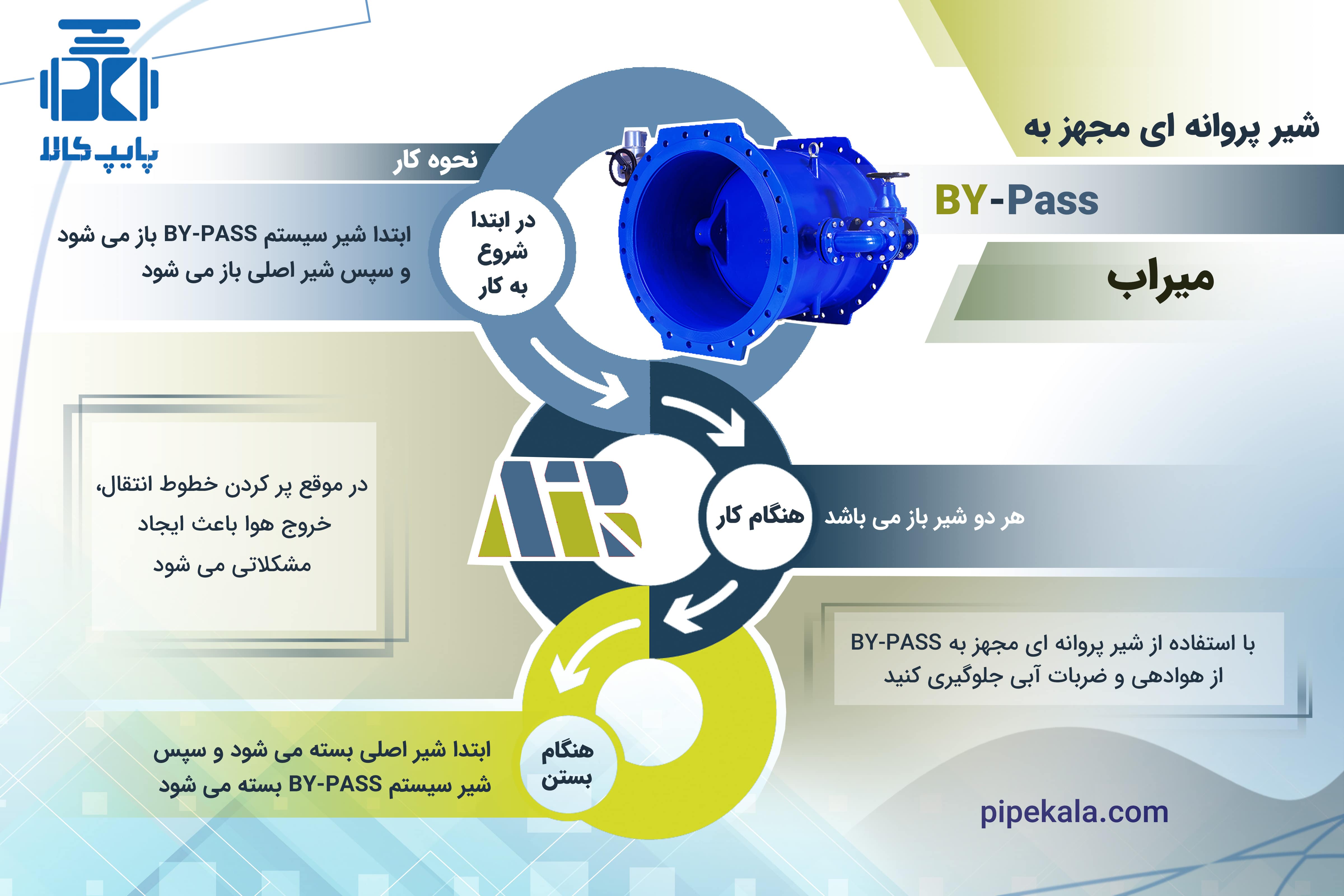

روش کار شیر پروانه ای با سیستم BY – PASS

شیر پروانه ای تولیدی شرکت میراب را می بایست در 3 مرحله مورد بررسی قرار داد که در ادامه به ذکر آن ها خواهیم پرداخت :

1- شروع به کار شیر پروانه ای

در هنگام شروع به کار شیر پروانه ای مجهز به سیستم by – pass می بایست به این صورت عمل شود که در ابتدا خط by – pass باز می شود و سپس شیر اصلی را باز می کنیم .

2- هنگام کار

در این مرحله هر دو شیر می بایست در حالت باز قرار داشته باشند و کار کنند .

3- هنگام بستن شیر پروانه ای

در این مرحله به عکس مرحله اول اقدام می کنیم ، به صورتی که ابتدا می بایست شیر اصلی بسته شود و سپس شیر موجود در سیستم by – pass بسته می شود .
