شیر یکطرفه (خودکار) میراب

شیر یکطرفه (خودکار) میراب

شیر خودکار، شیر اتوماتیکی است که هنگامی که جریان سیال داخل لوله رو به جلو باشد، باز و زمانی که جریان سیال برمی گردد، بسته می شود. شیرهای یکطرفه دارای یک ورودی و یک خروجی برای جریان می باشند و از آنجایی که این شیرها اجازه می دهند جریان فقط به یک سمت حرکت کند به این شیرها، شیر یکطرفه هم می گویند.
این مدل از شیرآلات، بصورت خودکار و براساس رفتار جریان داخل لوله واکنش نشان داده و نیازی به اعمال نیروی خارجی ندارد، مگر در سایزهای بزرگ و 10 اینچ به بالا (شیر یکطرفه وزنه ای).

دلایل زیادی برای استفاده از شیر یکطرفه وجود دارند که عبارتند از:

  • محافظت از تجهیزاتی که در اثر برگشت جریان آسیب می بینند، مانند دبی سنج، شیرهای صافی، شیرهای کنترلی و...
  • برای بررسی ضربات فشار ناشی از نیروهای هیدرولیکی مانند آبگرمکن.
  • برای نگه داشتن سیال درون پمپ، کمپرسور و... به جهت آنکه موقع شروع به کار خالی نباشد. (محل دقیق نصب شیر یکطرفه دقیقا بعد از پمپ و قبل از مهره ماسوره می باشد.)
  • استفاده به عنوان مرز مشترک بین دو سیستم لوله کشی با فشارهای متفاوت.

انواع شیر یکطرفه ساخته شده توسط شرکت میراب

شیرهای یکطرفه (خودکار) در انواع گوناگونی طراحی می شوند که هرکدام برای کاربردهای خاصی مناسب می باشند:

  • شیر یکطرفه فنردار
  • شیر یکطرفه نازل دار
  • شیر یکطرفه دریچه ای (لولایی)
  • شیر یکطرفه ویفری
  • شیر یکطرفه وزنه ای
  • شیر یکطرفه سوپاپی مکش

شیر یکطرفه دریچه ای شرکت میراب

شرکت میراب از تولید کنندگان شیرآلات چدنی در ایران است که محصولات این کمپانی از کیفیت قابل قبولی برخوردار می باشند. اجزای اصلی شکیل دهنده شیر یکطرفه دریچه ای شامل بدنه، درپوش و یک دیسک متصل شده به یک لولا می باشد. عملکرد دیسک متصل شده به لولا بدین گونه است که هنگامی که جریان رو به جلو قرار گیرد، دیسک توسط لولا باز شده و از نشیمنگاه (seat) دور می شود تا جریان برقرار شود و هنگامی که جریان متوقف می شود یا بازمی گردد دوباره برروی seat قرار گرفته و بسته می شود تا از برگشت جریان در داخل لوله و پمپ جلوگیری کند. دیسک شیر یکطرفه لولایی می تواند به صورت کامل باز و بسته شود.

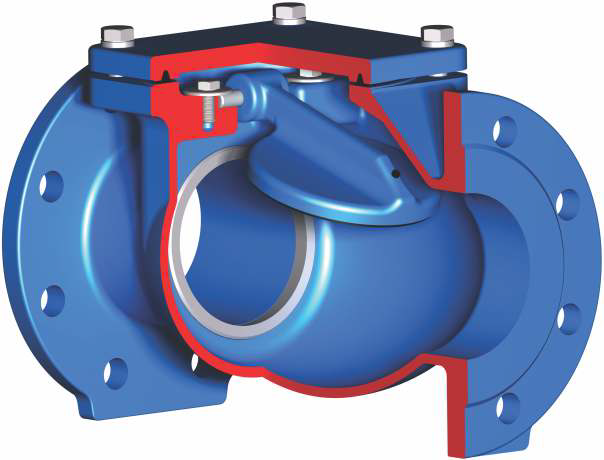

شیر یکطرفه میراب

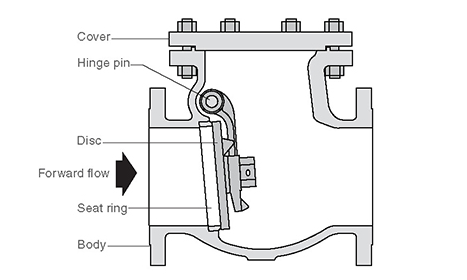

عملکرد شیر یکرفه لولایی میراب

به علت وجود لولا و مهندسی این شیر، باید توجه داشت که شیر یکطرفه به کدام سمت بسته می شود و شناختن جهت صحیح نصب این شیرها بسیار مهم است. اغلب اوقات، یک پیکان روی بدنه شیر یکطرفه وجود دارد تا جهت نصب آن را نشان دهد، در غیر این صورت، برای اطمینان از نصب آن در جهت درست جریان، باید شیر را بررسی کنید؛ زیرا اگر شیر در جهت اشتباه در سیستم نصب شود جریان به عقب برمی گردد و فشار ایجاد شده در سیستم باعث خسارت و خرابی خط لوله کشی، تجهیزات و... می شود.

مزایای استفاده از شیر یکطرفه چدنی شرکت میراب

  • آب بندی در این شیرها با استفاده از لاستیک صورت می گیرد.
  • قابلیت آب بندی در فشارهای کم را دارا می باشد.
  • در پوش و بدنه توسط پیچ و مهره به هم متصل می شوند
  • به علت طراحی خاص دارای ضریب افت فشار کم بوده و با سروصدای کم باز و بسته می شوند.
  • به علت دور شدن پروانه از نشیمنگاه خود در هنگام باز شدن، برای سیالاتی که حاوی مواد جامد هستند (مانند فاضلاب) نیز کاربرد دارند.
  • حرکت آونگی قطعه‎ی مسدود‎کننده این شیرها دارای حساسیت کمی نسبت به ذرات معلق موجود در سیال می‎باشد.
  • افت فشار و اغتشاش سیال در این نوع شیرها نسبت به سایر شیرهای یکطرفه بسیار کم است.
  • قابلیت استفاده در بازه‎ی وسیع برای نوع سیالات و شرایط فرآیندی متفاوت
  • قابلیت آب‌بندی بسیار مناسب در طرح آب‌بندی فلز به غیر فلز
  • قابلیت عملکرد باز و بسته شدن در حداقل اختلاف فشار دو طرف قطعه‎ی مسدود‎کننده
  • امکان نصب در خطوط افقی و عمودی

مشخصات فنی شیر یکطرفه (خودکار) شرکت میراب

شیرهای یکطرفه دریچه ای (لولایی) شرکت میراب به صورت فلنج دار بوده و در فشارهای کاری 10 بار و 16 بار (PN10 , PN16) موجود می باشند. شایان ذکر است که شیرهای یکطرفه شرکت میراب در سایزهای DN50-DN200 تولید شده و در سایت پایپ کالا ارائه می شوند.
جنس بدنه شیر یکطرفه شرکت میراب از چدن داکتیل (GGG40) بوده و استاندارد فلنج این شیرها طبق استاندارد DIN EN1092 ساخته می شود.
شیر یکطرفه چدنی شرکت میراب توسط لاستیک NBR (برای دمای 70 درجه سانتی گراد) و لاستیک EPDM (برای دمای 120 درجه سانتی گراد)، آب بندی شده و استفاده از این لاستیک ها، آب بندی این شیر را چند برابر کرده و در شرایط ایده آل قرار می دهد.

پایپ کالا با همکاری که طی این سال ها با شرکت میراب داشته سرانجام در سال 98 به عنوان نمایندگی رسمی شرکت میراب در تهران و بازار انتخاب شد. از این پس شما می توانید شیرفلکه های چدنی شرکت میراب را از سایت پایپ کالا و بدون واسطه تهیه نمایید و از خدمات این شرکت در مشاوره فنی محصولات شرکت میراب بهره مند شوید.
