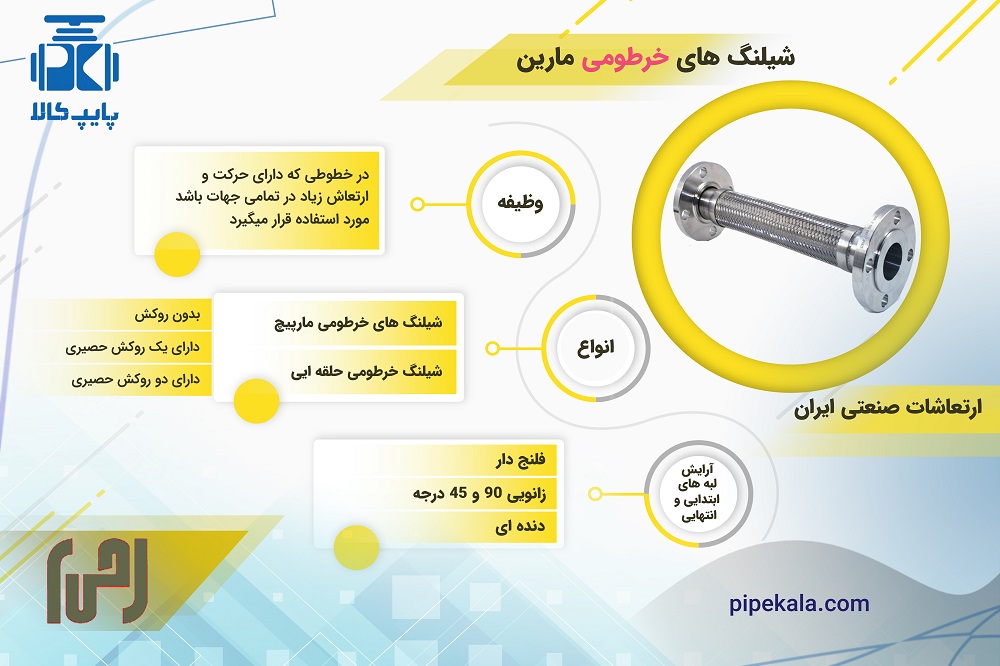

شیلنگ های خرطومی مارین

شیلنگ خرطومی مارین

شلنگ های فلزی یک عنصر انعطاف پذیر برای خطوط لوله کشی می باشد. دو نوع اصلی شیلنگ های فلزی وجود دارد که در طراحی و کاربرد باهم تفاوت دارند: شیلنگ های مارپیچ و شیلنگ های حلقه ای. شیلنگ های فلزی مارپیچ از استحکام مکانیکی بالایی برخوردار هستند (مانند مقاومت کششی و مقاومت در برابر پارگی شیلنگ). شیلنگ های حلقه ای می توانند در برابر فشار بالا مقاومت کرده و برای خطوط فشار بالا انتخاب مناسبی می باشند.

شیلنگ های فلزی انعطاف پذیر با سابقه ای بیش از صد سال و نیاز روز افزون به این دسته تجهیزات، باعث ساخته شدن عناصر دیگری در خطوط تاسیساتی، از جمله اتصالات آکاردئونی، لوله های فلزی نیمه انعطاف پذیر و انعطاف پذیر شده اند. فقط در آلمان، حدود 3500 اختراع ثبت شده مربوط به شیلنگهای فلزی وجود دارد و این خود گویای اهمیت استفاده از این تجهیزات در صنعت می باشد.

شیلنگ های خرطومی مارپیچ (The stripwound hose)

شیلنگهای مارپیچی ار حلقه هایی تشکیل شده اند که بهم متصل می باشند و همین امر سبب می شود که این شلنگ ها بسیار انعطاف پذیر باشند. این شیلنگ ها بدین صورت ساخته می شوند که نوار های فلزی را دور یک سنبه استوانه ای به سایز مورد نظر به روش سرد می پیچند. این نوع ساختار مقاومت در برابر فشار کششی و عرضی خوبی در شیلنگ ایجاد کرده و استحکام پیچشی بالا و پایداری شیمیایی و حرارتی عالی به شیلنگ می دهد. شیلنگ های خرطومی مارین به دلیل ساختارشان ، هیچگونه نشتی نخواهند داشت.
از شیلنگ های مارپیچ برای استخراج و انتقال موادی مانند دود ، دوغ آب و مواد دیگری که برای انتقال آنها از لوله نمی توان کرد، استفاده می شوند.
شیلنگ های مارین قابلیت خم شدن را دارند. این شیلنگ ها می توانند از هر جهت خم شوند و در هر موقعیتی ثابت بمانند. (به عنوان مثال مانند پایه ی میکروفون های رو میزی.)

شیلنگ های خرطومی حلقه ای (The corrugated hose)

شیلنگ های حلقه ای در برابر فشار و خلاء مقاوم می باشند. این شیلنگ ها به عنوان عناصر اتصال دهنده اقتصادی، انعطاف پذیر بوده و امکان حرکت، جذب انبساط حرارتی و ارتعاشات را دارند. روش تولید شیلنگ های خرطومی حلقه ای نیز همانند شیلنگ های مارپیچی است با این تفاوت که دیگر حلقه ها به هم متصل نبوده و جدا می باشند. شیلنگهای حلقه ای هیچ نشتی نداشته و از آنها برای انتقال مایعات یا گازهای تحت فشار یا خطوط مکش (فشار خلا) استفاده می شود.

شیلنگ های خرطومی مارین عمدتا از جنس ضد زنگ Stainless Steel بوده و در موارد ذیل کاربرد دارند:

  1. عدم امکان اجرای خط انتقال با استفاده از لوله
  2. جلوگیری از انتقال ارتعاش از یک دستگاه به دستگاه دیگر
  3. باز و بسته کردن مداوم اتصالات
  4. خنثی کردن تغییرات ابعتدی (انبساط و انقباض) در خط لوله
  5. جلوگیری از انتقال نیروی Pressure Thrust به سایر تجهیزات خط لوله
  6. ایمن سازی تاسیسات در مقابل زلزله

شرکت ارتعاشات صنعی ایران اولین تولید کننده این گونه شیلنگ ها در ایران است و می تواند نیاز کشور را از قطر 1/4 اینچ تا 30 اینچ جهت محدوده های مختلف فشار و دما تامین نماید.
پایپ کالا به عنوان نماینده رسمی شرکت ارتعاشات صنعتی ایران آمادگی تامین این شیلنگ ها را برای پروژه های سراسر کشور دارد. فقط کافی است تا با ما تماس حاصل فرمایید و درخواست خود را اعلام نمایید.

مشخصات فنی شیلنگ های خرطومی مارین

شیلنگ های ارتعاشات صنعتی در انواع گوناگونی تولید می شوند و از این حیث تنوع زیادی دارند. شیلنگ های مارین ارتعاشات صنعتی ایران با سه مدل روکش تولید می شوند که عبارتند از:

  1. بدون روکش No Braid
  2. با یک روکش حصیری Single Braid
  3. با دو روکش حصیری Double Braid

همانطور که گفتیم شیلنگ های خرطومی مارین از سایز 1/4 تا 30 اینچ تولید می شوند. فشار کاری این شیلنگ ها در دمای 20 درجه سانتی گراد برای انواع این شیلنگ ها محاسبه شده و با هم تفاوت دارد. مثلا برای سایز 1/4 اینچ فشار کاری شیلنگ در دمای 20 درجه سانتی گراد برای شیلنگ خرطومی بدون روکش برابر با 8 بار، برای شیلنگ خرطومی با یک روکش حصیری برابر با 120 بار و برای شیلنگ خرطومی با دو روکش حصیری برابر با 230 بار است. سایر مشخصات شیلنگ های ارتعاشات صنعتی ایران در کاتالوگ این محصول قابل مشاهده می باشد.
شیلنگ های مارین با سه نوع اتصال فلنجی، رزوه ای و زانویی 45 و 90 درجه تولید شده و در دسترس می باشند.
