صافی چدنی میراب

صافی چدنی میراب

شیر صافی را می توان به عنوان تجهیزاتی معرفی کرد که در خطوط لوله کشی جهت تصفیه، فیلتر یا جدایی ماده جامد و ذرات معلق در سیال ،مورد استفاده قرار می گیرند.
صافی ها زباله هاي خط لوله از قبيل زنگ زدگي، ذرات معلق و سنگ ریزه را که در خطوط لوله و سیال وجود دارد را جمع آوری مي كنند و در نتیجه از تجهيزات در برابر اثرات مخرب ناشی از وجود این ذرات محافظت مي نمایند. استفاده از صافی خرابي تجهیزات را کاهش و سبب نگهداري بهتر از آن ها می شود.
استفاده از صافی ها به درستی و در مکان های مناسب (معمولاً در بالادست) برای محافظت از تجهیزات گران قیمت و بحرانی پایین دست مانند پمپ ها، کنتورها، تله های بخار، شیرهای کنترلی و غیره ضروری است.

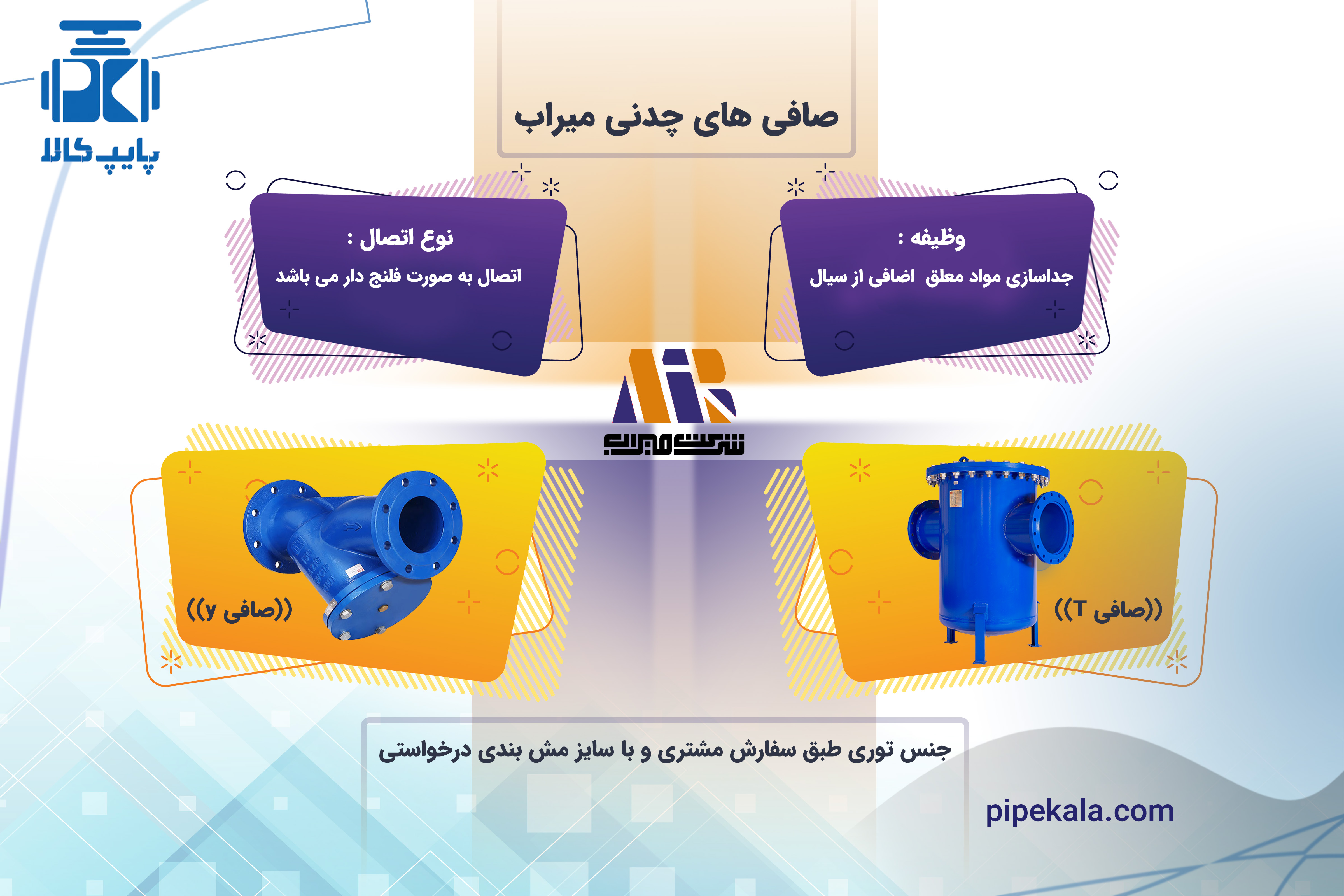

صافی ها را مي توان با توجه به شکل ظاهری و طراحی بدنه به دو نوع اصلي طبقه بندي كرد:

  • صافی Y شکل
  • صافی T شکل

صافی Y شکل (تیپ Y)

صافی Y شکل همانطور که از نام آن مشخص می باشد شکلی مانند حرف کوچک انگلیسی y داشته و اتصال آن بصورت فلنجی می باشد. جهت نصب در این صافی مهم بوده و در خطوط لوله باید طوری نصب شوند که مخزن آن به سمت پایین باشد و اگر حرف y انگلیسی را در نظر بگیریم جریان از سمت راست داخل و از سمت چپ آن خارج شود. با ورود جریان به صافی، جریان به سمت توری های مشبک و مش بندی شده که در انتهای آن قرار دارد هدایت شده و ذرات معلق در آن جدا می شود و سپس از سمت دیگر آن خارج می شود. توری های داخل صافی ها بنا به نیاز پروژه و درشتی ذرات موجود در سیال متفاوت بوده و قابل سفارش می باشند.
صافی های Y شکل معمولا در خطوط تحت فشار ، بخار ، مایع یا گاز مورد استفاده قرار می گیرند، اما در شرایط خلا یا مکش هم می توانند قابل استفاده باشند.
صافی های Y شکل معمولاً از ظرفیت نگه داشتن خاک و زباله کمتری نسبت به انواع T شکل برخوردار هستند، به این معنی که آنها به تمیز کردن بیشتر نیاز دارند؛ مخصوصا در مواردی که مقادیر زیادی زنگ زدگی و خاک جود داشته، یا بلافاصله پس از راه اندازی سیستم لوله کشی هنگامی که مقادیر زیادی زباله با سیال وارد می شود.

صافی T شکل (تیپ T)

صافی های T شکل یکی از پرکاربردترین نوع صافی ها بوده و معمولاً بزرگتر از نوع Y شکل می باشند و  در خط لوله هایی با قطر نامی بزرگ بیشتر مورد استفاده قرار می گیرند. علت نام گذاری این صافی ها به صافی T شکل بدین خاطر است که قسمت تصفیه کننده در آن به صورت عمود بر جریان و در قسمت پایینی صافی بوده و با داشتن سطح عبوری بزرگ جریان دارای افت فشار بسیار کمی نسبت به صافی های نوع دیگر است.
این صافی ها بدلیل داشتن مخزنی بزرگ ظرفیت نگه داشتن خاک و ناخالصی های بیشتری نسبت به نوع صافی تیپ Y دارا بوده و همین امر سبب می شود سرویس و نگه داری آسان تری داشته باشند.
توجه داشته باشید که صافی های تیپ T فقط در خطوط لوله افقی قابل نصب بوده و برای برای استفاده از صافی بزرگتر و سنگین تر ، پایه صافی نیاز به پشتیبانی و تقویت دارد.

مقایسه صافی تیپ Y و تیپ T

T-Strainers و Y-Strainers هرکدام با پارامترهای متقاوتی طراحی می شوند که بر روی کاربرد آنها تاثیر می گذارد. با کمی وقت برای شناسایی مشخصات انواع صافی ها اطمینان حاصل خواهید کرد که یک صافی مناسب با پروژه خود را انتخاب می نمایید.

اولین چیزی که باید برای تعیین صافی مشخص شود میزان دبی جریان است. در خطوط با دبی بالا که ملاحظات افت فشار مهم می باشد، به یک صافی تیپ T احتیاج است.

تعیین پارامتر بعدی کمی دشوارتر است، اما مهم می باشد. شما باید بدانید که جریان سیال عبوری از صافی چقدر کثیف می باشد. صافی Y-Strainer از نظر ظرفیت نگهداری خاک نسبت به صافی T-Strainer مورد استفاده در خط لوله از مخزن کوچکتری برخوردار بوده وظرفیت کمتری دارند. بنابراین ، در یک سیستم مشخص، یک صفی تیپ T از صافی تیپ Y دیرتر کثیف شده و نیاز به سرویس دارد.

عامل دیگر در انتخاب صافی سایز و فشار آن می باشد. صافی های چدنی میراب در سایزها و فشارهای متفاتی تولید می شوند و عبارتند از:

  • صافی میراب تیپ Y :
    سایز (میلی متر) : 300-50
    فشار (بار) : 40-6
  • صافی میراب تیپ T :
    سایز (میلی متر) : 1600-50
    فشار (بار) : 40-6
