فلنج چیست و چگونه می توانیم بخریم؟

۱۳۹۸/۱۰/۳۰ ۱۰:۲۸:۴۹
فلنج چیست و چگونه می توانیم بخریم؟

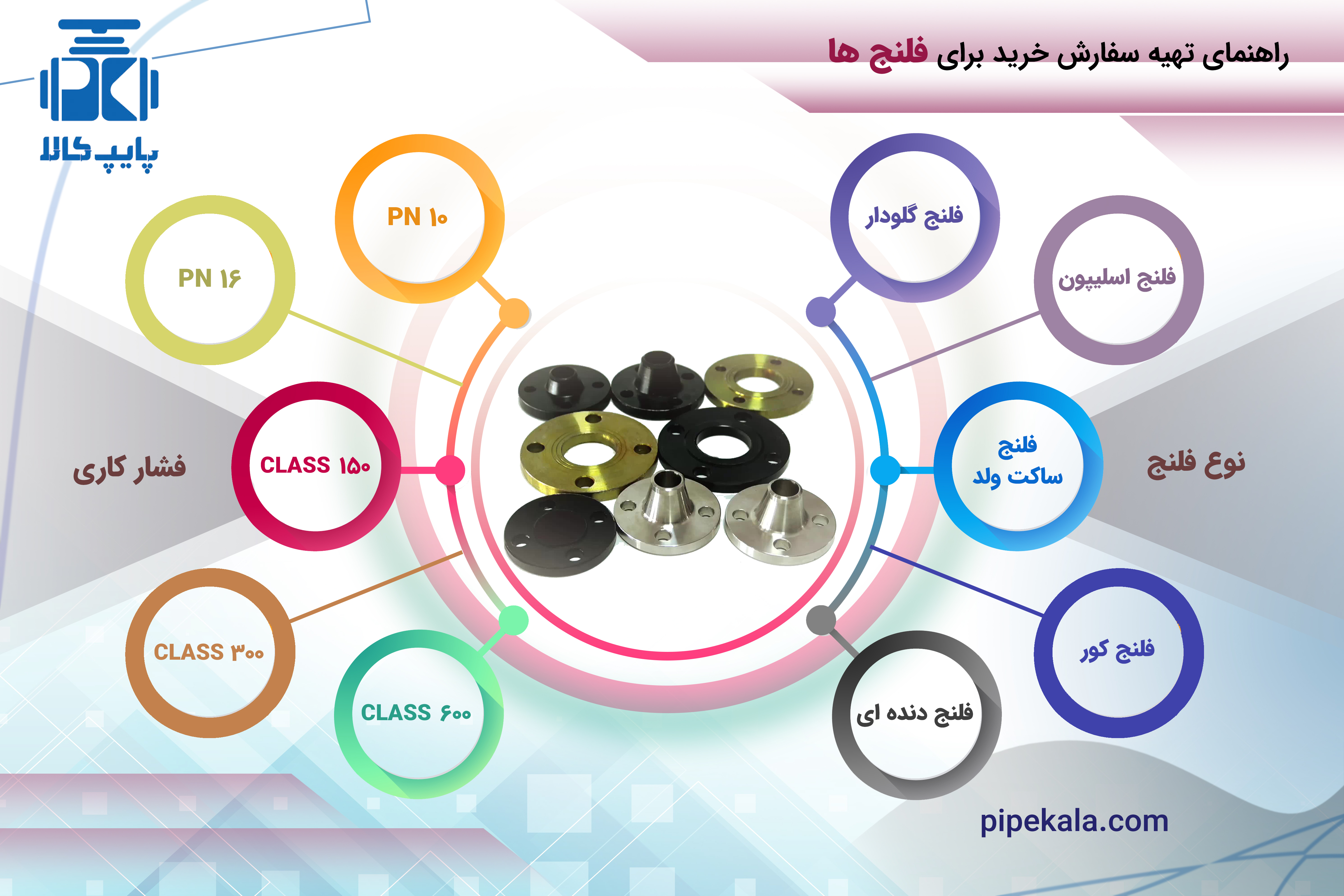

راهنمای تهیه سفارش خرید فلنج جوشی

فلنج قطعه ایی دیسکی شکل می باشد که نوعی از اتصال به شمار می رود . فلنج ها اتصالاتی هستند که به راحتی قابلیت باز و بسته شدن را دارند و به همین علت بسیار رایج شده است .
فلنج های به واسطه پیچ و مهره به یکدیگر متصل می شوند و به همین واسطه می باشد که باز و بسته کردن آن ها بسیار راحت می باشد . دقت شود که صحبت از پیچ و مهره کردن برای اتصال دو فلنج به یکدیگر می باشد و خود فلنج به صورت جوشکاری و یا دنده ای به لوله متصل می شود . پایپ کالا به عنوان وارد کننده فلنج این مقاله را برای شما آماده می کند .

فلنج چیست

اتصال فلنج به لوله

فلنج ها عموما و بیشتر اوقات به صورت جوشکاری به لوله متصل می شوند و سپس به فلنج مقابل خود به صورت پیچ و مهره محکم می شود ، حال فلنج مقابل ممکن است فلنج شیرآلات چدنی یا لرزه گیر یا لوله دیگر و ... باشد .

اهمیت اتصالات فلنجدار

اتصالاتی که به واسطه فلنج می باشد دارای یک نقطه قوت و منحصر به فرد می باشد ، بعد از اجرای کامل سیستم پایپینگ پروژه و در زمان نیاز به تعمیرات ، تعویض و یا گسترش خط لوله کشی می بایست بتوان اقلامی که نیاز به تعمیر و یا تعویض دانرد را به راحتی و بدون آسیب رسیدن به آن از خط لوله کشی جدا کرد .
به عنوان مثال شیر فلکه کشویی چدنی را در نظر بگیرید که دیسک آن نیاز به تعمیر دارد و می بایست از خط لوله کشی خارج شود و سپس به خط بازگردد ، در این صورت به راحتی می توان با باز کردن پیچ و مهره ، شیر مورد نظر را برای تعمیر از خط خارج کرد .

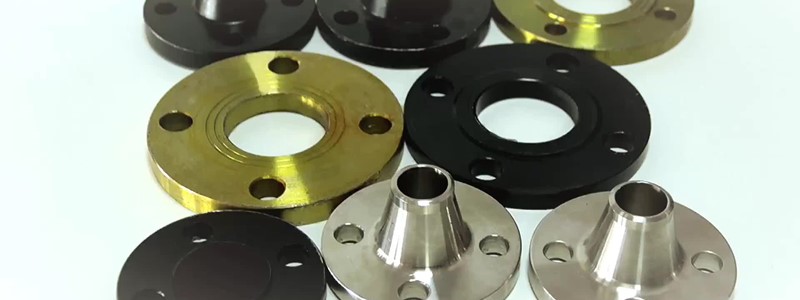

انواع فلنج های فولادی

در مورد اهمیت و چگونگی کاربرد فلنج های آهنی صحبت کردیم حال می بایست در مورد انواع فلنج های فولادی مواردی را بیان کرد . دقت کنید که برای تهییه سفارش خرید فلنج های آهنی می بایست در مرحله اول نوع آن را مشخص کنیم :

1- فلنج های گلودار : یکی از پرکاربردترین انواع فلنج های فولادی می باشد که دارای یک گلویی بلند می باشد و قسمت گلویی آن به لوله فولادی جوشکاری می شود . فلنج های گلودار را با نامFlange Welding Neck نیز می شناسند.

2- فلنج های اسلیپون : فلمج های اسلیپون دارای حد تحملی فشاری و دمایی کمتری نسبت به نوع گلودار می باشند و دارای گلویی بلندنمی باشند . نام دیگر این فلنج ها Slip on Flange نیز می باشد .

3- فلنج های ساکت ولد : فلنج های ساکت ولد تقریبا به صورت تخت می باشند و نوع جوشکاری آن ها به صورت ساکت ولد Socket Weld می باشد .

4- فلنج کور : فلنج های کور جهت مسدود کردن موقت لوله به کار می روند که می توان به واسطه آن انتهای مسیر لوله کشی را کور کرد ، نام دیگر فلنج کور Blind Flange می باشد .

5- فلنج های دنده ایی : فلنج های دنده ایی مخصوص اتصال به لوله های گالوانیزه می باشد و در این نوع فلنج هیچ گونه جوشکاری بین فلنج و لوله نمی باشد و تماما به صورت دنده ایی و به صورت پیچاندن به لوله متصل می شود .
انواع دیگری از فلنج ها می باشد که کاربرد آن ها برای صنعت می باشد و در تاسیسات کاربرد کمتری دارند . دقت نمایید که برای جوشکاری فلنج به لوله می بایست هردو از یک آلیاژ باشند .

فشار کاری فلنج های آهنی

فلنج ها دارای کلاس کاری می باشند که می بایست طبق آن ها خرید خود را انجام دهید . دلیل دقت فشار فلنج ها بر 2 اساس می باشد :
1- هنگامی که سیال جاری دارای فشاری معین باشد ( به عنوان مثال 16 بار ) می بایست فلنج نیز دارای فشار 16 بار باشد تا در صورت عبور سیال ، فلنج دچار هیچ گونه مشکلی نشود .
2- فلنج ها با توجه به سایز دارای 4 ، 8 ، 12 و ... سوراخ در محیط خود می باشند که محل عبور پیچ ها می باشد . فاصله پیچ ها از یکدیگر با توجه به کلاس کاری فلنج متفاوت می باشد که در صورت قرار گرفتن دو فلنج ( حتی در یک سایز ) ولی در فشار های متفاوت ممکن است که جای پیچ ها دقیقا در مقابل یکدیگر قرار نگیرند ونتوان پیچ و مهره را به راحتی ببندید .

استاندارد فلنج های فولادی

فلنج های فولادی کربن استیل عموما به دو روش ریخته گری و فورج ساخته می شود که روش فورجینگ بسیار به استانداردهای مهندسی نزدیک تر می باشد که طبق استاندارد ASTMA105 ساخته می شود و دارای ظاهر بسیار زیبا و کیفیت بالا می باشد ، فلنج های جوشی ملسی به روش فورجینگ ساخته می شوند که از واردات پایپ کالا می باشد .
استانداردهای ابعادی فلنج های آهنی طبق ASME B 16.5 می باشد که مربوط به فلنج های کلاس 150 ، کلاس 300 ، کلاس 600 و ... می باشد و استاندارد ابعادی DIN 2527 برای فلنج های 10 بار ، 16 بار ، 25 بار و ... می باشد .
با مشخص کردن موارد ذکر شده می توانید به راحتی فلنج های جوشی و دنده ای خود را از پایپ کالا تامین کنید .
