مهار ارتعاش و تغییر طول

۱۳۹۹/۰۴/۳۱ ۱۰:۱۴:۵۲
مهار ارتعاش و تغییر طول

لوله و اتصالات و دستگاه های مکانیکی همواره در معرض خطر و آسیب های جدی می باشند که در صورت نادیده گرفتن این مسائل ، می تواند طول عمر دستگاه و اقلام مکانیکی را کاهش دهد و یا باعث بروز آسیب های مالی و جانی شدیدی شود .
حال این که کدام مشکلات و آسیبات می توانند باعث خرابی و کاهش راندمان سیستم پایپینگ و لوله کشی ما شود را می بایست همراه پایپ کالا بمانید تا در ادامه به ذکر آن ها بپردازیم :

ارتعاشات صنعتی ایران

1- ارتعاش و لرزش سیستم پایپینگ

دستگاه های مکانیکی فراوانی در سیستم پایپینگ و لوله کشی وجود دارند که وظایف خاص خود را انجام می دهند . بسیاری از دستگاه ها وجود دارند که دارای حرکت های دورانی می باشند و به اصطلاح به دستگاه های روتاری نیز معروف می باشند .

دستگاه های روتاری دائما در حال نوسان می باشند و به علت نواسانات در هنگام کار باعث ایجاد لرزش و ارتعاش می شوند و از آن جایی که به این دستگاه ها لوله متصل می باشد ، لوله ها نیز به ارتعاش و لرزش وادار می شوند و علاوه بر دستگاه که در حال لرزش و ارتعاش می باشد ، لوله ها نیز دارای ارتعاش می باشند و از این بابت ارتعاش از لوله ها به اتصالات و سایر دستگاه ها منتقل می شود.

اثرات مخرب لرزش و ارتعاش

لرزش و ارتعاش دستگاه و لوله ها باعث کاهش طول عمر مصرفی آن ها می شود و همچنین انتقال ارتعاش از دستگه به لوله و اتصالات باعث ایجاد نشتی در محل اتصال می شود . همچنین ایجاد ارتعاش در دستگاه باعث خرابی آن و کاهش طول عمر دستگاه می شود .

مهار ارتعاش و لرزش سیستم

برای جلوگیری از اثرات مخرب لرزش و ارتعاش و لوله ها و دستگاه های مکانیکی می توان از اقلامی استفاده نمود که باعث جلوگیری از این عوامل شود که در ادامه به بررسی آن ها خواهیم پرداخت :

- مهار ارتعاش لوله

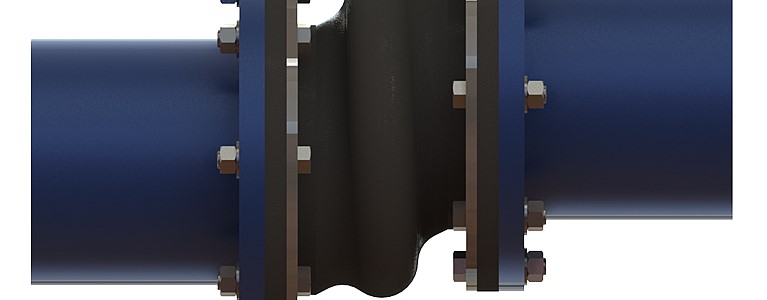

برای مهار ارتعاش لوله های فولادی می بایست از لرزه گیر استفاده نمود ، لرزه گیرهای لاستیکی با اتصال به لوله ها می توانند باعث جلوگیری از انتقال لرزش لوله به ادامه خط شود . لرزه گیر ها دارای یک قسمت لاستیکی می باشند که دفع کننده ارتعاش می باشند .

- مهار ارتعاش دستگاه

برای جلوگیری از ارتعاش و لرزش های شدیدی که دستگاه ها ایجاد می کنند می توان از اقلامی استفاده نمود که در ادامه به بررسی آن خواهیم پرداخت . با مهار ارتعاش دستگاه می توان از ارتعاش خط لوله نیز جلوگیری نمود .
برای مهار ارتعاش و لرزش دستگاه باید از لاستیک های منجیت دار و یا ضربه گیر استفاده نمود . این اقلام ضربه گیر زیر دستگاه ها قرار گرفته و باعث کاهش اثرات مخرب ارتعاش می شود .

2- انبساط و انقباض لوله ها

تغییرات دمایی همواره باعث ایجاد تغییرات طولی می شود که در اصطلاح به انبساط و انقباض نیز معروف می باشد . لوله های فلزی به علت آلیاژ تاثیر پذیر از حرارت همواره در مقابل تغییرات دمایی به شدت تغییر طول می دهد .
جاری شدن سیال در لوله و تغییر دمای آن باعث تغییرات دمایی لوله شده و در نتیجه منجر به تغییر طول لوله می شود .

اثرات مخرب تغییرات طولی لوله

لوله ها در مکان مناسب خود فیکس می شوند و از هر دو طرف ساپورت شده و در جای خود محکم می مانند . تغییرات طولی در لوله ها به هیچ عنوان مناسب نمی باشد و به علت محدودیت فضای باعث ایجاد تنش های فشاری و کششی می شوند .

مهار انبساط و انقباض لوله ها

برای مهار انبساط و انقباض لوله ها می بایست از لرزه گیرهای آکاردئونی استفاده نمود ، لرزه گیرهای آکاردئونی دارای یه نوع اتصال فلنجدار ، جوشی و رزوه ایی می باشند که برای اتصال به لوله ها مورد استفاده قرار میگیرند و مهارکننده انبساط و انقباض ناشی از تغییرات دمایی در لوله ها می باشند .
لرزه گیرهای آکاردئونی به نام اتصال آکاردئونی نیز شناخته می شوند که این نام بسیار مناسب تر می باشد .

3- دفع اثرات درز انقطاع ساختمان

برای مهار اثرات درز انقطاع ساختمان می بایست از شیلنگ های خرطومی ارتعاشات صنعتی ایران استفاده نمود که توانایی چرخش و ارتعاش در تمامی جهات را دارند .
پایپ کالا به عنوان نماینده رسمی شرکت ارتعشات صنعتی ایران ، تامین کننده لرزه گیر های لاستیکی ، اتصال آکاردئونی و شیلنگ های خرطومی شرکت ارتعاشات صنعتی ایران می باشد .
