پایپینگ اطراف پمپ

اقلام پایپینگی مورد نیاز اطراف پمپ

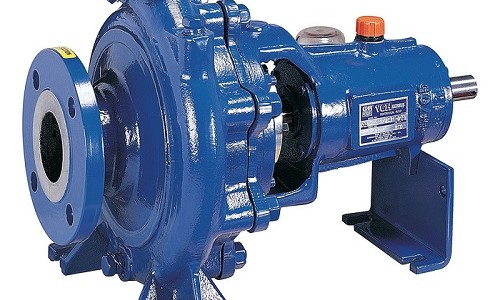

پمپ ها برای تقویت فشار سیال و جلوگیری از افت فشار آن به کار می رود . همواره و به علت تعدد انشعابات و استفاده از اقلامی که افت فشار سیال را ایجاد می کند نیاز به پمپ های تقویت کننده فشار سیال داریم .
پمپ ها در انواع مختلف و برای مصارف پروژه ها متفاوت می باشد که با مطالعه آشنایی با انواع پمپ ها می توانید از ساختمان انواع پمپ ها و نحوه عملکرد آن ها مطلع شوید .
پس از آشنایی با انواع پمپ می بایست با اقلامی که اطراف پمپ تعبیه می شود نیز آشنا شویم که در اصطلاح به پایپینگ اطراف پمپ معروف می باشد . همراه پایپ کالا تمام اطلاعات فنی این موضوع را بررسی کنید و ما را در بهبود این مقاله و برای استفاده عموم صنعتگران کمک کنید .



پایپینگ اطراف پمپ

لوله کشی اطراف پمپ

پمپ ها عموما دارای یک خط لوله ورودی و یک خط لوله خروجی می باشند که در اصطلاح به آن ها خط شارژ (ورودی پمپ) و خط دیس شارژ ( خروجی پمپ) گویند .

لرزه گیرهای لاستیکی

پمپ ها به علت اینکه حرکت دورانی دارند همواره دارای ارتعاش می باشند و لرزش دستگاه به واسطه لوله های ورودی و خروجی به پمپ به بخش های دیگر سیستم پایپینگ نیز منتقل می شود . ارتعاش لوله و اتصالات با آسیب رسیدن به آن ها و نشتی در اتصالات دنده ای می شود و همچنین موتورخانه همواره با صداهای ناشی از ارتعاش و لرزش همراه خواهد بود .
به همین علت برای مهار ارتعاش دستگاه پمپ می بایست از لرزه گیرهای لاستیکی استفاده نمود ، لرزه گیرهای لاستیکی بروی لوله های ورودی و خروجی پمپ نصب می شود و لرزشهای منتقل شده به لوله را در دو جهت عمودی و افقی را دفع می کند .
اتصال لرزه گیرهای لاستیکی تماما به صورت فلنجی بوده و به واسطه پیچ و مهره به فلنج های لوله متصل می شود ، لرزه گیرهای لاستیکی دارا دو میله مهار بوده که از باز و بسته شدن بیش از اندازه لرزه گیر و آسیب رسیدن به لاستیکی لرزه گیر جلوگیری می کند .
لرزه گیرهای لاستیکی با توجه به دما و فشار و همچنین نوع سیال به انواع مختلفی تقسیم می شوند :
- لرزه گیر لاستیکی زرد برای دمای 60 درجه سانتی گراد و فشار 10 بار و مخصوص سیستم های تهویه مطبوع

- لرزه گیر لاستیکی قرمز برای دمای 90 درجه سانتی گراد و فشار 10 بار و مخصوص سیستم های دما بالا

- لرزه گیر لاستیکی آبی برای دمای 60 درجه و فشار 16 بار و مخصوص سیستم های فشار بالا

- لرزه گیرهای لاستیکی آبی – قرمز برای دمای 90 درجه و فشار 16 بار و مخصوص سیستم های دما-فشار بالا

پایپ کالا نماینده لرزه گیرهای لاستیکی ارتعاشات صنعتی ایران می باشد .

شیر یکطرفه چدنی

شیر یکطرفه یا همان شیر خودکار برای جلوگیری از بازگشت جریان مورد استفاده قرار میگیرد . همواره می بایست در خط خروجی پمپ از یک شیر یکطرفه استفاده کرد زیرا برخی اوقات و به دلیل افت فشار ، جریان سیال برمیگیردد و بازگشت جریان باعث آسیب رسیدن به پمپ می شود و شیر یکطرفه در صورت بازگشت جریان بسته می شود و اجازه برگشت جریان سیال را نمی دهد .
پایپ کالا به عنوان نماینده فروش شیر یکطرفه چدنی میراب و وگ ایران بی همتا آماده ارائه خدمات می باشد .

صافی فلنجدار چدنی

صافی ها وظیفه پاکسازی سیالات را از ذرات معلق و اضافی دارند . صافی های فلنجدار را در خط لوله ورودی پمپ بسته می شود و اجازه ورود ذرات اضافی را پمپ نمی دهد زیرا در صورت ورود این ذرات باعث آسیب رسیدن به پره های پمپ می شود .
صافی ها با توری استیل و مش بندی مورد نظر پروژه هرگونه ذرات و با اندازه متفاوت و با توجه به حساسیت سیال و پروژه را جذب می کند .
پایپ کالا به عنوان نماینده شرکت های میراب و وگ ایران بی همتا ارائه دهنده صافی های فلنجدار می باشد .

تبدیل غیر هم مرکز جوشی

همواره می بایست از تبدیل غیر هم مرکز ( تبدیل کج ) در خط ورودی پمپ استفاده کرد . تبدیل های کج همواره دارای یک قسمت صاف و سمت دیگر آن دارای انحنا می باشد که می بایست بخش صاف در بالا قرار گیرد و دلیل آن اجازه عبور آرام و به تدریج ذرات هوا به داخل پمپ می باشد .
سیالات همواره به دلیل وجود واکنش دارای ذرات هوا و بخار می باشد که می بایست به آرامی وارد پمپ شوند و در صورت تجمع و ورودی ناگهانی به پمپ باعث ایجاد پدیده کاویتاسیون می شود . قسمت صاف تبدیل کج می تواند ذرات هوا را به آرامی وارد پمپ کند .
پایپ کالا به عنوان وارد کننده اتصالات جوشی بنکن تامین کننده تبدیل های کج با برند بنکن می باشد .
با رعایت موارد گفته شده می توانید طول عمر پمپ خود را افزایش دهید و راندمان کاری آن را بالا ببرید .
