شیر چدنی سوزنی میراب

شیرآلات سوزنی در درجه اول در شرایطی مورد استفاده قرار می گیرند نیاز که به تنظیم جریان باشد ولی مانند سایر شیرآلات از قابلیت قطع و وصل جریان به خوبی برخوردار می باشد. در این شیرآلات به سادگی با چرخاندن hand wheel، می توان میزان جریان عبوری از شیر را تنظیم کرد. از مزایای مهم شیرآلات سوزنی موازی بودن نشیمنگاه با جریان سیال عبوری از شیر می باشد. این ویژگی سبب می شود تا دیسک و نشیمنگاه فرسایش کم و طول عمر بیشتری داشته باشند. با این حال طراحی بدنی در این شیرآلات صنعتی اصطکاک و مقاومت زیادی را در داخل آن ایجاد می کند. طراحی بدنه این شیرها باعث می شود جریان سیال هنگام عبود از آن تغییر جهت داشته باشد. این تغییر جهت افت فشار و آشفتگی قابل توجهی در جریان ایجاد می کند. به همین دلیل شیرآلات سوزنی برای خطوطی که میزان فشار جریان در آن مهم است توصیه نمی شوند.
دریچه های گلوب برای هر دو سیستم گازی و مایع قابل استفاده هستند ولی نباید از آن ها برای سیستم ها با سیال لزج یا دوغاب استفاده نمود زیرا ممکن است ناخالصی های موجود در سیال و دوغاب در قسمت نشیمانگاه شیر گیر کرده و عملکرد شیر را مختل نماید

اجزای شیرآلات سوزنی
اجزای تشکیل دهنده شیر سوزنی از شکل ظاهری آن کاملاً مشخص است. دیسک ، ساقه و دسته شیر قطعات متحرک شیر و سایر اجزا مانند درپوش و... مربوط به بدنه شیر می باشد.

طراحی بدنه شیرآلات سوزنی

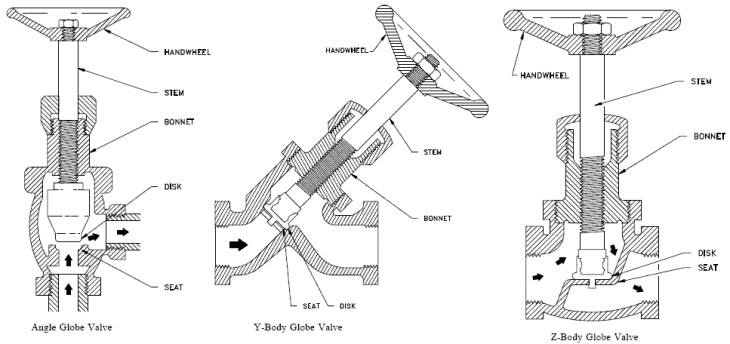

شیرآلات سوزنی (Glob) از لحاظ طراحی بدنه در سه نوع موجود بوده و تولید می شوند: بدنه 90 درجه، بدنه Y شکل و بدنه Z شکل.

شیر سوزنی 90 درجه: این شیرآلات صنعتی به گونه ای طراحی شده اند که ورودی و خروجی در آن عمود باشد. این شیر برای انتقال جریان از عمودی به افقی استفاده می شود.

Y-body: شیرهای سوزنی با بدنه Y شکل که به عنوان شیرهای cross-flow نیز شناخته می شوند، افت فشار زیاد ذاتی که در شیرهای سوزنی وجود دارد را کاهش می دهد. در این شیر نشیمنگاه و ساقه که در زاویه 45 درجه با جریان قرار دارد، باعث عبور بیشتر جریان در مسیر مسقیم هنگامی که شیر کاملا باز است می شود. طراحی بدنه شیر سوزنی Y شکل بگونه ای است که ساقه، درپوش و سایر اجزای شیر را در یک پک نسبتاً مقاوم در برابر فشار نگه می دارد. این طراحی برای بدنه شیر برای فشارهای زیاد مناسب است.

Z- body: شیرهای سوزنی با بدنه Z شکل ، که به عنوان شیر straight-through نیز شناخته می شود، ساده ترین بدنه در شیرهای سوزنی را دارا می باشد. از این شیرآلات معمولاً برای عبور آب استفاده می شود. مجرای عبوری جریان در این شیر دارای دیافراگم Z شکل است. از آنجا که نشینگاه شیر سوزنی Y شکل به صورت افقی است، دیسک و ساقه با زاویه ی عمود بر جریان حرکت می کنند. فرم متقارن بدنه این مدل شیر سوزنی، نصب و تعمیر آن را ساده تر می کند.

انواع طراحی بدنی شیرآلات سوزنی

متریال ساخت شیرآلات سوزنی

شیرآلات سوزنی به طور کلی در انواع متریال فلزی و آلیاژی و همچنین چدنی در دسترس هستند تا طیف گسترده ای از کاربردهای صنعتی را پوشش دهند. پایپ کالا به عنوان نماینده رسمی شرکت میراب تامین کننده شیرآلات چدنی این شرکت در سراسر کشور می باشد.

شیرآلات سوزنی میراب

از مزایای شیرهای سوزنی میراب نسبت به سایر شیرهای هم رده موجود در بازار، می توان قابلیت نصب فشار سنج و یا دبی سنج در خروجی شیر برای تعیین میزان گشودگی دریچه آن نام برد.

طراحی شیر سوزنی میراب
شیر سوزنی میراب به دو صورت طراحی و تولید می شود:

  1. مکانیزم طراحی آب بند به الاستومر به فلز برای حد اکثر فشار 25 بار و دمای 120 درجه سانتی گراد برای آب خام و آب آشامیدنی.
  2. مکانیزم طراحی آب بند به فلز به فلز برای حد اکثر فشار 40 بار و دمای 150 درجه سانتی گراد برای آب خام ، آب آشامیدنی، بخار و هوای فشرده

سایر مشخصات فنی شیرآلات چدنی میراب

  • اتصال شیر سوزنی به صورت فلنجدار بوده و برای هر شیر سوزنی میراب نیاز به دو عدد فلنج جوشی می باشد.
  • فشار قابل تحمل شیر سوزنی میراب با آب بند لاستیکی: PN10 – PN25
  • سایز تولیدی شیر سوزنی میراب با آب بند لاستیکی: DN50 – DN1000
  • فشار قابل تحمل شیر سوزنی میراب با آب بند فلزی: PN10-PN40
  • سایز تولیدی شیر سوزنی میراب با آب بند فلزی: DN50-DN200
  • ابعاد فلنج ها مطابق استاندارد: (DIN EN 1092-2 (DIN 2501)
  • فلنج تا فلنج شیر مطابق با استاندارد: (DIN EN 558-1 series 1 (DIN 3202-F1
