شیر یکطرفه چدنی میراب

شیرهای یکطرفه در بازار به شیرهای خودکار معروف بوده و به آن ها NVR یا همان Non Return Valve هم گفته می شود.
همانطور که از اسم این شیرها مشخص می باشد، وظیفه شیرهای یکطرفه جلوگیری از برگشت جریان در لوله می باشد. به عبارت دیگر سیال فقط از یک طرف آن می تواند وارد شود و زمانی که در یک مسیر قرار دارد جریان به سمت برعکس آن غیر ممکن است.

یک نمونه از این کاربرد، جلوگیری از جریان برگشتی به پمپ زمانیکه پمپ خاموش است، می باشد. جریان برگشتی می تواند حاصل از افت فشار سیال ایجاد شده در قسمت تخلیه پمپ دیگری باشد که به صورت موازی نصب شده است.
در سایر شیرها محل ورود سیال به شیر مطرح نیست و می تواند از دو طرف آن عبور کند ولی در شیر یکطرفه فقط سیال از یک طرف شیر می تواند وارد شود.
به همین علت اگر شیر یکطفه در خطی بسته شده باشد و بخواهیم جریان را در مسیر مخالف خود عبور دهیم بایستی شیر را  باز کرده و برعکس ببندیم.
برای به حداقل رساندن آسیب و سایش اجزای داخلی شیرهای یکطرفه، این شیرها نباید در محل های با جریان متلاطم همچون نزدیک محل تغییر جهت لوله یا نزدیک محل تخلیه پمپ نصب شوند.

از تولید کنندگان داخلی که به تولید شیرآلات صنعتی مشغول است می توان به شرکت میراب اشاره کرد. شرکت میراب با نزدیک به 40 سال فعالیت در زمینه تولید شیرآلات صنعتی و چدنی، تامین کننده شیرآلات یکطفه با تاییدیه شرکت نفت در ایران می باشد. پایپ کالا به عنوان نماینده رسمی شرکت میراب در تهران و بازار ارائه دهنده لیست قیمت شیرآلات چدنی میراب بوده و آماده همکاری با پروژه های شما در سراسر ایران می باشد.

شیر یکطرفه لولائی (دریچه ای)

این شیرها Standard type می باشند. شیرهای یکطرفه لولائی از پرکاربرد ترین شیرهای یکطرفه در صنعت بوده که در درون آن دیسکی به وسیله پین مخصوصی بنام Hinge به بدنه لولا شده و آویزان می باشد. جریان سیال در هنگام ورود دیسک را بطرف مسیر خود بلند کرده و از اطراف آن عبور می کند و در موقع قطع جریان دیسک به نشیمنگاه چسبیده و اجازه برگشت به سیال نمی دهد.

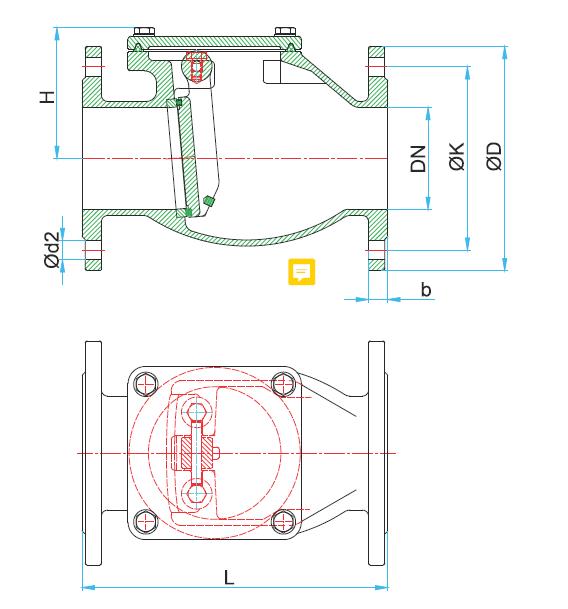

ابعاد و وزن قطعات شیر یکطرفه لولائی

ابعاد شیر یکطرفه لولائی میراب



weight

kg

H

mm

n

D2Ø

mm

B

mm

KØ

mm

DØ

mm

L

mm

PN

bar

DN

mm

4

4

4

19 19

19 19

125

165

200

10,16

50

4

4

4

19 19

19 19

145

185

240

10,16

65

8

8

8

19 19

19 19

160

200

260

10,16

80

8

8

8

19 19

19 19

180

220

300

10,16

100

8

8

8

19 19

19 19

210

250

350

10,16

125

8

8

8

19 23

19 23

240

285

400

10,16

150

86

200

8

23

20

295

340

500

10

200



شیر یکطرفه ویفری

همانند شیرهای لولائی بوده با این تفاوت که اندازه پشت تا پشت شیر تا حد امکان کاهش پیدا کرده و بصورت Short pattern ساخته می شوند. به همین علت قیمت آن ها کمتر شده و فضای کمتری را به خود اختصاص می دهند. شیرهای یکصرفه ویفری بین دو فلنج بسته می شوند.

شیر یکطرفه نازل دار میراب:

شیرهای یکطرفه نازل دار میراب با توجه به طراحی هیدرولیکی خاص و شکل هندسه‏ ی بدنه ای که دارند، برای سرویس‎ دهی در جریان‌های نوسانی که موجب باز و بسته شدن شیر به طور مکرر می‌شوند، بسیار مناسب می‎باشند. همچنین با توجه به شکل قطعه ‎ی مسدود ‎کننده و جریان سیال پیرامون آن، سطح صدای تولیدی آن ناچیز می‎باشد.
لازم به ذکر است این نوع شیر، اغلب در سرویس‎های ویژه و شرایط خاص مورد استفاده قرار می‎گیرد و همچنین با توجه به محدودیت‎های چیدمان خطوط لوله، امکان تولید نوع بدنه باریک آن که فضای کمتری نسبت به انواع دیگر آن اشغال می‎نماید وجود دارد.
