معرفی لوله درزدار

لوله درزدار به لوله های فلزی گفته می شود که در فرایند ساخت آن ها از درز جوش استفاده می شود و به همین علت به آن ها لوله درزدار گفته می شود.
لوله های درزدار، لوله هایی می باشند که از رول کردن ورق های فولادی و جوشکاری درزهای آن بدست می آید.
روش های مختلف جوشکاری برای تولید لوله های درزدار وجود دارد که ازجمله این روش ها می توان به موارد زیر اشاره کرد:

1. جوشکاری به روش مقاومت الکتیریکی

در اصطلاح علمی به این روش ERW گفته می شود که پس از به هم رسیدن لبه ی ورق رول شده به روش الکتیریکی در این لبه ها حرارت ایجاد می شود و سپس به یکدیگر متصل می شوند.

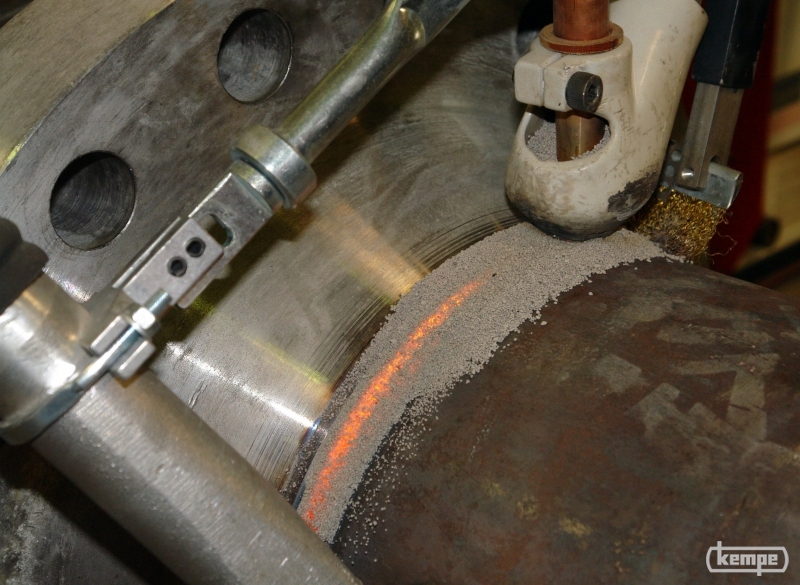

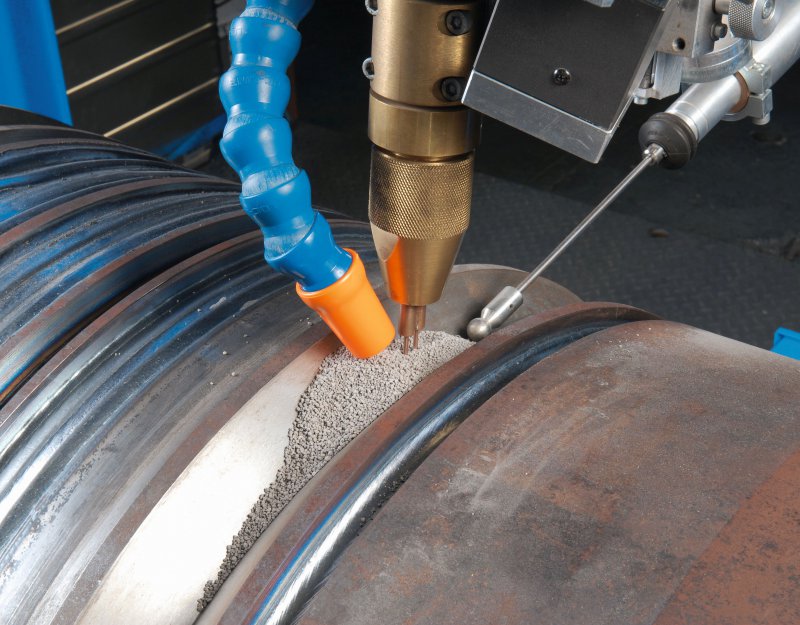

2. جوشکاری به روش قوسی زیر پودری

در اصطلاح علمی به آن SAW گفته می شود که مخصوص لوله با قطرهای بالا می باشد.

روش تولید لوله درزدار

روش تولید لوله درزدار

لوله های درزدار در دو نوع درز مستقیم و درز اسپیرال موجود می باشد که لوله های درز مستقیم به لوله هایی اطلاق می شود که دارای خط جوش مستقیم در طول لوله می باشد، دیگر نوع از لوله درزدار که خط جوش بصورت مارپیچ می باشد به اسم لوله های درز اسپیرال معروف می باشد که در ادامه به نحوه تولید آن ها می پردازیم:

در فرآیند تولید لوله درز مستقیم (LSAW) ، لبه های طولی صفحات فولادی ابتدا بریده می شوند. صفحات باریک شده با استفاده از یک دستگاه پرس U شکل پرس کاری شده تا به شکل U حالت بگیرد. سپس لبه های ورق را به هم نزدیک کرده تا به شکل O و نهایی لوله در آمده و به دنبال آن با جوشکاری از داخل و خارج، لبه ها را به هم متصل می کنند. لوله های تولید شده توسط این فرآیند برای رفع فشارهای داخلی و به دست آوردن یک تحمل ابعادی مناسب، تحت عمل xpanding قرار می گیرند. در آخر آزمایش هیدرواستاتیک و بازرسی NDT برروی لوله ها انجام شده و لوله ها تحت بازرسی نهایی قرار می گیرند.

در لوله های اسپیرال (SSAW) همانطور که گفته شد شکل خط جوش به شکل مارپیچ است. فرآیند تولید لوله های اسپیرال دقیقا مانند لوله های درز مستقیم است با این تفاوت که در این روش ورقه های فولادی را پیچانده و بعد جوشکاری را انجام می دهند.

مقایسه لوله درزدار و لوله مانیسمان

  • لوله های درزدار نسبت به لوله های مانیسمان دارای تحمل فشاری پایین تری می باشد.
  • لوله های درزدار و لوله های مانیسمان در مواد اولیه متفاوت می باشند.
  • لوله های درزدار نسبت به لوله های مانیسمان از قیمت کمتری برخوردار می باشند.
  • در لوله های درزدار محدودت سایز وجود نداشته و برای سایزهای بزرگ موجود می باشند.

استاندارد لوله های درزدار

لوله های درزدار بصورت عمده طبق استانداردهای DIN 2440, DIN 2441 وBS 1387 برای ابعاد و وزن ساخته می شوند. استاندارد DIN 2440 برای طراحی لوله های درزدار سبک و استاندارد DIN 2441 مختص طراحی لوله های درزدار سنگین می باشد.

استاندارد DIN2440 برای لوله های سبک و متوسط درزدار

Some medium weight pipes to DIN 2440

Nominal diameter

Outside diameter

Wall thickness

Weights

Inch

mm

Inch

mm

Inch

mm

lb/ft

kg/m

1/8"
1/4"
3/8"
1/2"
3/4"
1"
1 1/4"
1 1/2"
2"
2 1/2"
3"
4"
5"
6"

6
8
10
15
20
25
32
40
50
65
80
100
125
150

0.402
0.531
0.677
0.839
1.059
1.327
1.669
1.902
2.374
2.996
3.500
4.500
5.500
6.500

10.2
13.5
17.2
21.3
26.9
33.7
42.4
48.3
60.3
76.1
88.9
114.3
139.7
165.1

0.079
0.093
0.093
0.104
0.104
0.128
0.128
0.128
0.144
0.144
0.159
0.177
0.191
0.191

2.00
2.35
2.35
2.65
2.65
3.25
3.25
3.25
3.65
3.65
4.05
4.50
4.85
4.85

0.274
0.437
0.573
0.820
1.062
1.640
2.110
2.426
3.427
4.375
5.692
8.131
10.886
12.902

0.407
0.650
0.852
1.220
1.580
2.440
3.140
3.610
5.100
6.510
8.470
12.100
16.200
19.200

استاندارد DIN 2441 برای لوله های سنگین درزدار

Some heavy weight pipes to DIN 2441

Nominal diameter

Outside diameter

Wall thickness

Weights

Inch

mm

Inch

mm

Inch

mm

lb/ft

kg/m

1/8"
1/4"
3/8"
1/2"
3/4"
1"
1 1/4"
1 1/2"
2"
2 1/2"
3"
4"
5"
6"

6
8
10
15
20
25
32
40
50
65
80
100
125
150

0.402
0.531
0.677
0.839
1.059
1.327
1.669
1.902
2.374
2.996
3.500
4.500
5.500
6.500

10.2
13.5
17.2
21.3
26.9
33.7
42.4
48.3
60.3
76.1
88.9
114.3
139.7
165.1

0.104
0.114
0.114
0.128
0.128
0.159
0.159
0.159
0.177
0.177
0.191
0.213
0.213
0.213

2.65
2.90
2.90
3.25
3.25
4.05
4.05
4.05
4.50
4.50
4.85
5.40
5.40
5.40

0.329
0.517
0.685
0.974
1.277
1.996
2.580
2.977
4.146
5.309
6.787
9.676
11.961
14.246

0.49
0.77
1.02
1.45
1.90
2.97
3.84
4.43
6.17
7.90
10.10
14.40
17.80
21.20
