روش ساخت شیرآلات فولادی

۱۳۹۹/۰۲/۳۱ ۱۱:۱۵:۳۹

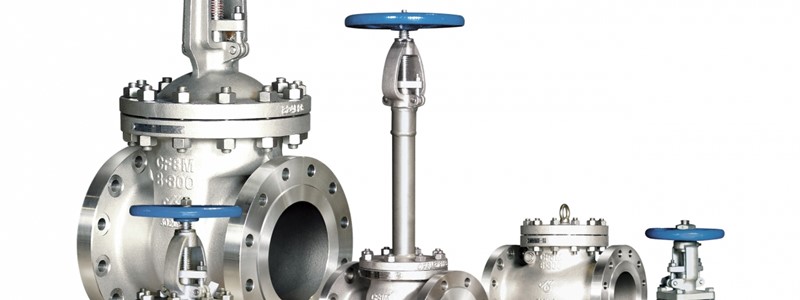

روش ساخت شیرآلات فولادی

شیرآلات همواره نقش مهمی در انتقال و هدایت سیالات را دارد ، شیرآلات دارای آلیاژ و انواع مختلفی می باشند که نوع آلیاژ آن ها با توجه به نوع پروژه ، دما و فشار سیال بستگی دارد .
انواع شیرآلات با توجه به نوع کاربری آن ها مشخص می شود و با توجه به اینکه در این مرحله چه وظیفه ایی از شیرآلات خواهیم داشت مشخص می شوند .
در این مقاله نخست به بررسی مختصر از انواع متدوال شیرآلات فولادی خواهیم پرداخت و سپس به بررسی دقیق روش ساخت انواع شیرآلات فولادی خواهیم پرداخت و آلیاژ های آن ها را بررسی خواهیم کرد . شیرآلات مورد بررسی در این مقاله همگی از آلیاژ فولادی می باشد .

روش ساخت شیر فولادی

انواع شیرآلات

شیرآلات با توجه به اینکه چه کاربردی داشته باشند به انواع مختلفی دسته بندی می شوند که مهمترین آن ها را در زیر دسته بندی نموده اییم :

1- شیر فلکه کشویی

این شیر با نام Gate Valve نیز شناخته می شود و وظیفه اصلی آن قطع و وصل جریان می باشد . به صورتی که سیالات در هنگام عبور از این شیر می توانند به صورت صفر و صد عمل کنند و این شیر می تواند اجازه عبور و یا عدم اجازه عبور سیال را بدهد .
از شیر فلکه کشویی برای تنظیم جریان و در حالت نیمه باز-بسته استفاده نکنید .

2- شیر سوزنی

این شیر با نام Globe valve شناخته می شود و وضیفه اصلی آن تنظیم جریان می باشد . شیر سوزنی را برخلاف شیر کشویی می توان به صورت نیمه باز و بسته نیز استفاده کرد .
سیالات هنگام عبور از شیر سوزنی از یک مسیر 90 درجه عبور می کنند که باعث ایجاد افت فشار و یا افت دبی می شود و از این رو می توان با تنظیم میزان گشودگی شیر ، المان های مربوط به سیالات را تنظیم نمود .

3- شیر یکطرفه خودکار

شیر یکطرفه با نام Check valve نیز شناخته می شود و همانطور که از اسم آن مشخص می باشد به صورت خودکار عمل میکنم و هیچ گونه دستگیره ایی برای کار ندارد و اصول کار این شیر به صورتی می باشد که در هنگام افت فشار و بازگشت جریان در عکس مسیر اصلی ، این شیر بسته می شود .

4- شیر صافی

نام دیگر شیر صافی همان strainer می باشد که برای تمیز کردن سیال از ذرات معلق اضافی مورد استفاده واقع می شود . یکی از کاربردهای شیر صافی در خط ورودی پمپ ها می باشد که اجازه عبور ذرات اضافی را به پمپ نمی دهد .
ورود ذرات معلق به پمپ باعث خرابی پره های پمپ می شود .

5- شیر پروانه ای

نام دیگر شیر پروانه ای همان Butterfly valve می باشد که وظیفه آن قطع و وصل جریان سیال می باشد . تفاوت شیر پروانه ای با شیر فلکه کشویی در میزان حجمی می باشد که اشغال می کنند .
شیر پروانه ایی دارای عکس العمل سریعتری برای بسته و باز شدن می باشد و عرض کمتری از شیر کشویی دارد .

آلیاژهای شیرآلات صنعتی

شیرآلات صنعتی دارای آلیاژهای متفاوتی می باشد که با توجه به نوع سیال و میزان دما و فشار آن مشخص می شود ، رایج ترین شیرآلات حوزه تاسیسات ساختمانی و صنعتی به صورت زیر می باشد :

1- شیرآلات چدنی

2- شیرآلات برنجی

3- شیرآلات فولادی

4- شیرآلات استنلس استیل

در این بین شیرآلات فولادی برای مصرف صنعتی و پروژه های نفت و گاز و پتروشیمی بالاترین کاربرد را دارند . شیرآلات فولادی دارای کانکشن های فلنجدار ، جوشی و دنده ایی می باشند که با توجه به درخواست مشتری و در سایزهای تولیدی عرضه می گردد .

آلیاژهای شیرآلات فولادی

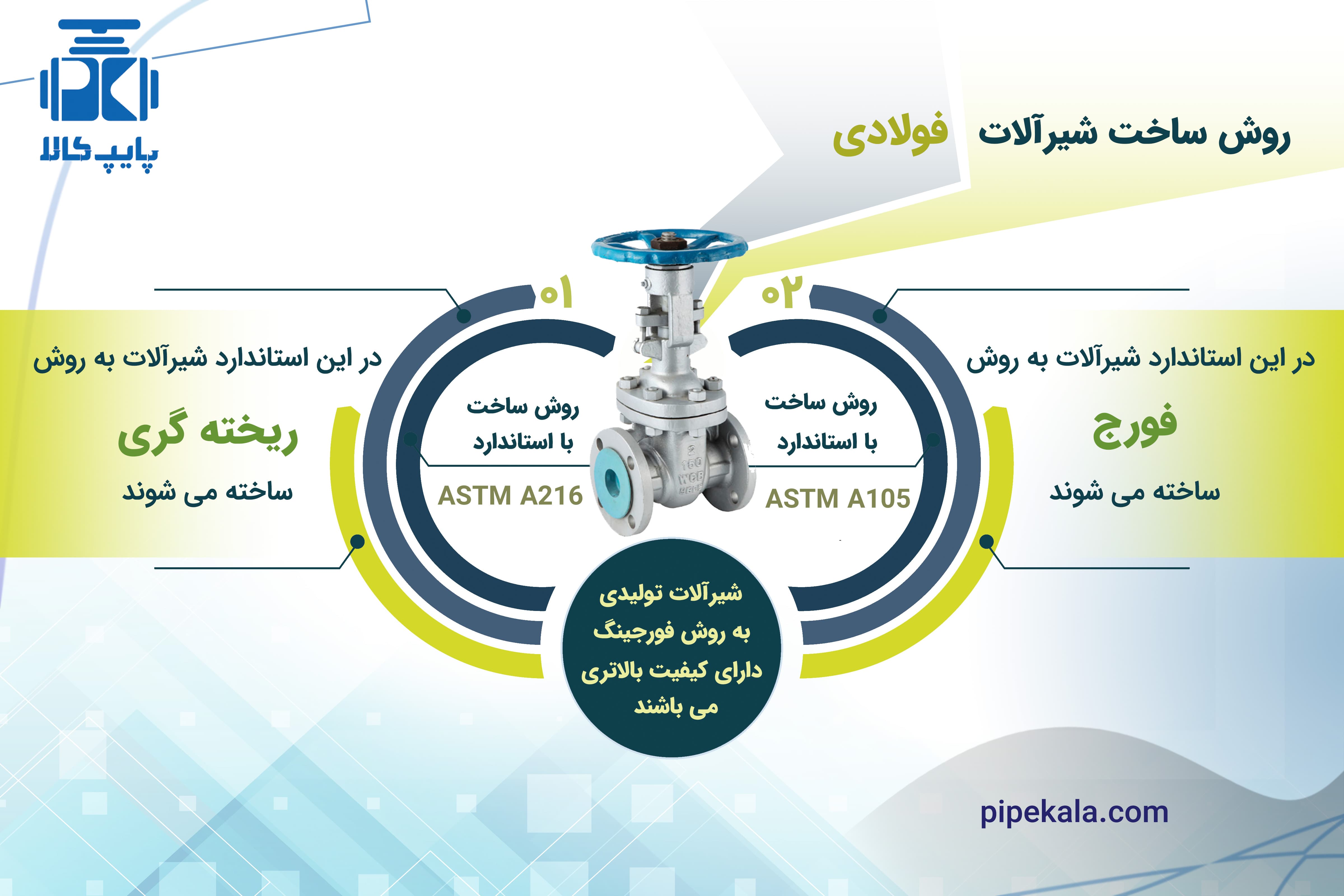

شیرآلات فولادی دارای دو روش رایج ساخت می باشند که در ادامه به ذکر آن ها خواهیم پرداخت ، توجه شود که این دو روش شیر فولادی می باشند اما در درصد عناصر مختلف متفاوت می باشند .

روش ساخت فورج

شیرآلات فولادی ساخته شده به روش فورجینگ دارای کیفیت بالایی می باشند که استاندارد ساخت آن ها طبق ASTM A 105 می باشند و روش ساخت آن ها به صورت فولاد فورج شده می باشد که برای تحمل دما و فشار بالا سیال بسیار مناسب می باشد .

روش ساخت ریخته گری

روش دیگری برای ساخت بدنه شیرآلات فولادی می باشد که از روش فورج راحتتر بوده و کیفیت پایین تری نسبت به روش فورجینگ دارند .
روش ریخته گری به روشی اطلاق می شود که سازنده طبق تجربه کاری خود و به صورت جدولی اقدام به اضافه کردن عناصر برای ساخت بدنه شیرآلات می کند .
استاندارد ساخت شیرآلات فولادی به روش ریخته گری طبق ASTM A216 می باشد .
پایپ کالا تامین کننده شیرآلات فولادی به دو روش ریخته گری و فورجینگ می باشد .
